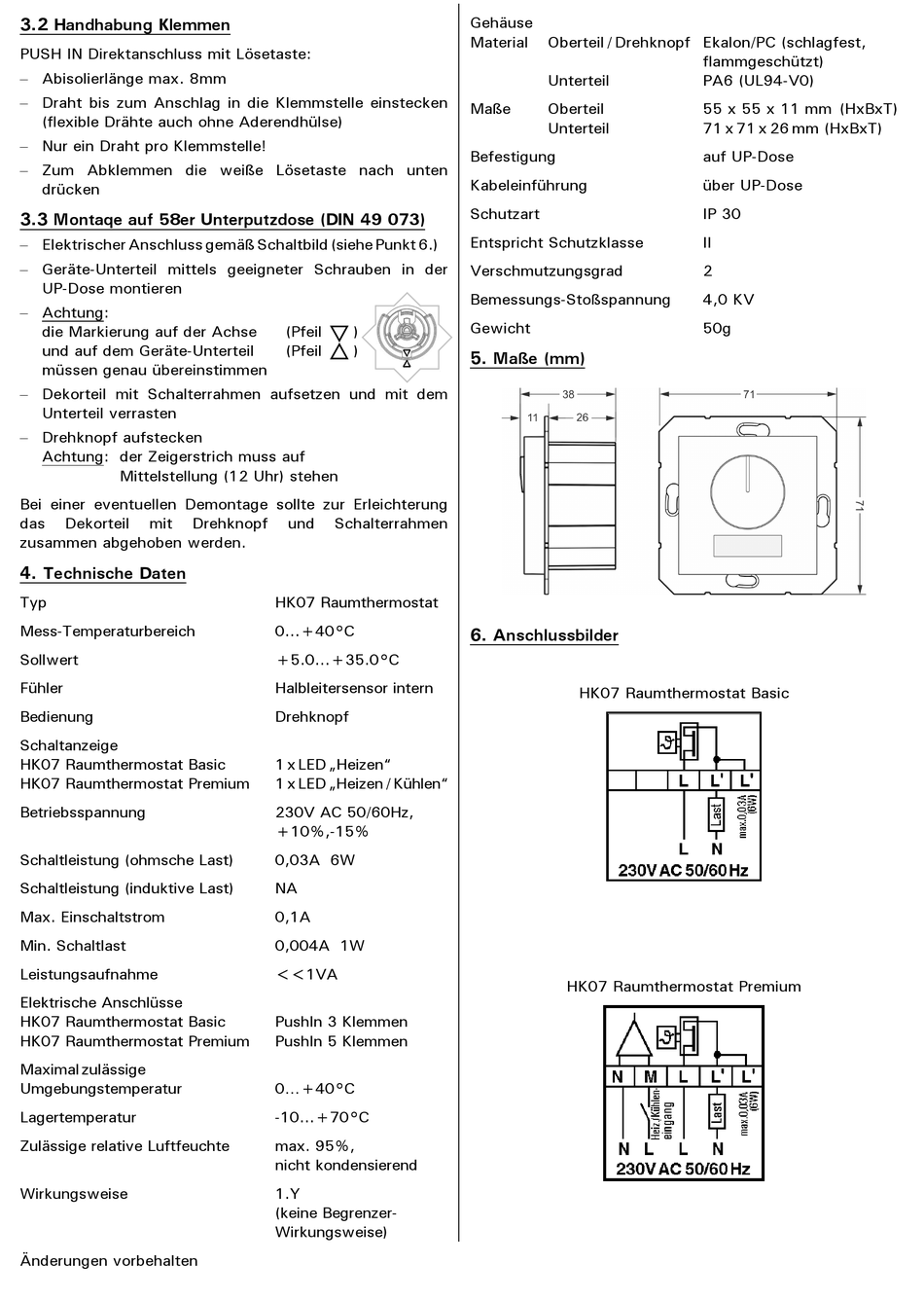

Kopp HK07 Basic Bedienungsanleitung Seite 2

3.2 Handhabung Klemmen
PUSH IN Direktanschluss mit Lösetaste:
 Abisolierlänge max. 8mm
 Draht bis zum Anschlag in die Klemmstelle einstecken
(flexible Drähte auch ohne Aderendhülse)
 Nur ein Draht pro Klemmstelle!
 Zum Abklemmen die weiße Lösetaste nach unten
drücken
3.3 Montaqe auf 58er Unterputzdose (DIN 49 073)
 Elektrischer Anschluss gemäß Schaltbild (siehe Punkt 6.)
 Geräte-Unterteil mittels geeigneter Schrauben in der
UP-Dose montieren
 Achtung:
die Markierung auf der Achse
und auf dem Geräte-Unterteil
müssen genau übereinstimmen
 Dekorteil mit Schalterrahmen aufsetzen und mit dem
Unterteil verrasten
 Drehknopf aufstecken
Achtung: der Zeigerstrich muss auf
Mittelstellung (12 Uhr) stehen
Bei einer eventuellen Demontage sollte zur Erleichterung
das Dekorteil mit
zusammen abgehoben werden.
4. Technische Daten
Typ
Mess-Temperaturbereich
Sollwert
Fühler
Bedienung
Schaltanzeige
HK07 Raumthermostat Basic
HK07 Raumthermostat Premium
Betriebsspannung
Schaltleistung (ohmsche Last)
Schaltleistung (induktive Last)
Max. Einschaltstrom
Min. Schaltlast
Leistungsaufnahme
Elektrische Anschlüsse
HK07 Raumthermostat Basic
HK07 Raumthermostat Premium
Maximal zulässige
Umgebungstemperatur
Lagertemperatur
Zulässige relative Luftfeuchte
Wirkungsweise
Änderungen vorbehalten
(Pfeil )
(Pfeil )
Drehknopf und Schalterrahmen
HK07 Raumthermostat
0...+40°C
+5.0...+35.0°C
Halbleitersensor intern
Drehknopf
1 x LED „Heizen"
1 x LED „Heizen / Kühlen"
230V AC 50/60Hz,
+10%,-15%
0,03A 6W
NA
0,1A
0,004A 1W
<<1VA
PushIn 3 Klemmen
PushIn 5 Klemmen
0...+40°C
-10...+70°C
max. 95%,
nicht kondensierend
1.Y
(keine Begrenzer-
Wirkungsweise)
Gehäuse
Material Oberteil / Drehknopf Ekalon/PC (schlagfest,
Unterteil
Maße Oberteil
Unterteil
Befestigung
Kabeleinführung
Schutzart
Entspricht Schutzklasse
Verschmutzungsgrad
Bemessungs-Stoßspannung
Gewicht
5. Maße (mm)
6. Anschlussbilder
HK07 Raumthermostat Basic
HK07 Raumthermostat Premium
flammgeschützt)
PA6 (UL94-V0)
55 x 55 x 11 mm (HxBxT)
71 x 71 x 26 mm (HxBxT)
auf UP-Dose
über UP-Dose
IP 30
II
2
4,0 KV
50g
