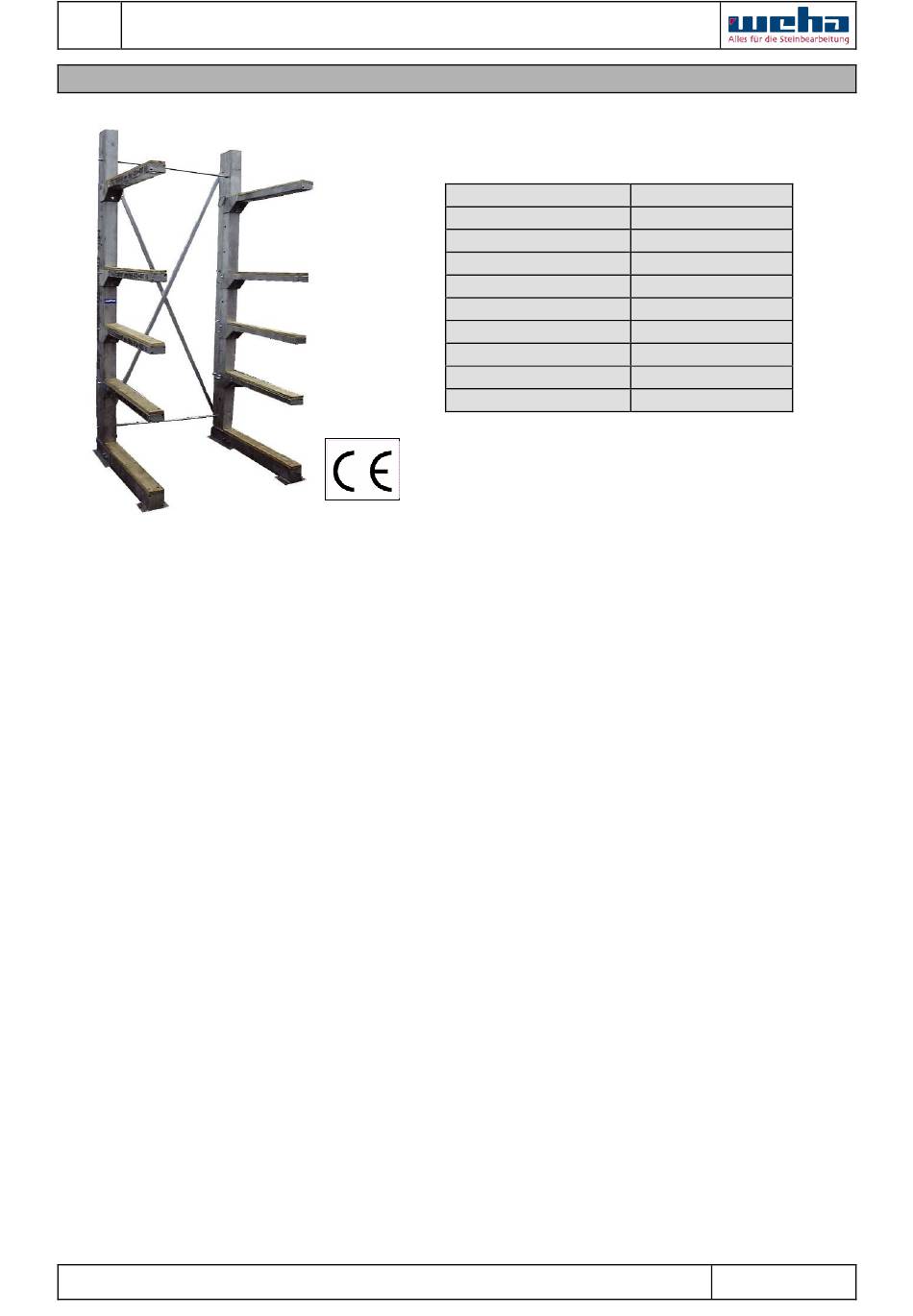

Abbildung 1 Gesamtansicht Grabsteinregal
1
Kontakt ...................................................................................................................................................... 2
2
Konformitätserklärung ............................................................................................................................ 2
3
Erläuterung der Symbole und Warnhinweise ....................................................................................... 2
3.1
Warnhinweise an des Grabsteinregal .................................................................................................................................... 2
3.2
Symbole in der Bedienungsanleitung ................................................................................................................................... 3
4
Bestimmungen für den Einsatz des Grabsteinregal ............................................................................ 3
4.1
Anwendungsbereich des Grabsteinregal .............................................................................................................................. 3
4.2
Unsachgemäßer Einsatz ........................................................................................................................................................ 3
4.3
Sicherheitsvorschriften .......................................................................................................................................................... 4
4.4
Typenschild ............................................................................................................................................................................. 4
5
Montage .................................................................................................................................................... 4
5.1
Lieferumfang ........................................................................................................................................................................... 5
5.2
Entfernen der Transportverpackung ..................................................................................................................................... 5
5.3
Montageanleitung ................................................................................................................................................................... 5
6
Bedienungsanleitung des Grabsteinregal ............................................................................................. 7
7
Wartung und Inspektion .......................................................................................................................... 8
8
Stückliste und Zeichnungen des Grabsteinregals ............................................................................... 8
File: N:\Bedienungsanleitungen aktuell\WG800\Lagersysteme\Grabsteinregal Quick_107375_V01 09_2015
Version / Erstellt am:02/ 23.11.2010
Bedienungs- und Betriebsanleitung
Grabsteinregal „Quick"
Inhaltsverzeichnis
Bezeichnung
Artikelnummer
Maschinen / Seriennummer
Baujahr
Gesamthöhe
Gesamtbreite
Gesamttiefe
Eigengewicht
Tragkraft pro Ebene
Gesamttragkraft
Grabsteinregal „Quick"
107375
3 000 mm
700 mm - 1.500 mm
1.400 mm
500 kg
800 kg
4000 kg
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für weha Quick
-
Seite 1: Inhaltsverzeichnis
Bedienungs- und Betriebsanleitung Grabsteinregal „Quick“ Bezeichnung Grabsteinregal „Quick“ Artikelnummer 107375 Maschinen / Seriennummer Baujahr Gesamthöhe 3 000 mm Gesamtbreite 700 mm – 1.500 mm Gesamttiefe 1.400 mm Eigengewicht 500 kg Tragkraft pro Ebene 800 kg Gesamttragkraft 4000 kg Abbildung 1 Gesamtansicht Grabsteinregal Inhaltsverzeichnis Kontakt .............................. -
Seite 2: Kontakt
Bedienungs- und Betriebsanleitung 1 Kontakt Ihre Fragen oder Einzelteilbestellungen richten sie bitte telefonisch, schriftlich oder per Email an die WEHA-Ludwig Werwein GmbH oder direkt an den Hersteller: In Deutschland In Österreich WEHA-Ludwig Werwein GmbH WEHA Steinbearbeitungsmaschi- nenvertriebsgesellschaft m. b. H. -
Seite 3: Symbole In Der Bedienungsanleitung
Die nachfolgenden Kapitel sollen Ihnen diese Einsatzmöglichkeiten näher bringen und die Gefahren im Umgang mit dem Arbeitsmittel aufzeigen. 4.1 Anwendungsbereich des Grabsteinregal Sie haben ein Qualitätsprodukt der WEHA-Ludwig Werwein GmbH erstanden. Das Grabsteinregal ist ein Hilfsmittel, das Ihnen die Lagerung von Steinplatten ermöglicht und Ihnen die Arbeit erleichtern soll. Folgende Merkmale sind besonders hervorzuheben: Einfaches Aufstellen durch Steckverbindungen. -
Seite 4: Sicherheitsvorschriften
Bitte lesen Sie die Angaben im Kapitel Montage sorgfältig durch und befolgen Sie die Hinweise penibelst. Etwaige Schäden durch Nichtbeachtung sind von der Haftung des Herstellers oder der WEHA-Ludwig Werwein GmbH ausgeschlossen. Kontrollieren Sie die gelieferte Ware auf etwaige Beschädigungen der Transportverpackung. Beschädigungen durch den Transport... -
Seite 5: Lieferumfang
Bedienungs- und Betriebsanleitung 5.1 Lieferumfang Kontrollieren Sie unbedingt vor der Montage den Lieferumfang, ob auch alle benötigten Teile vorhanden sind. Wenden Sie sich sofort an den Händler oder Hersteller, falls der Lieferumfang nicht vollständig ist. Zum Lieferumfang gehören: 1 x Grabsteinregal bestehend aus: •... - Seite 6 Bedienungs- und Betriebsanleitung Die Standfläche muss eben und waagrecht, also im Wasser, • sein. Überprüfen Sie, ob die Standfläche über eine Tragfähigkeit • von 4.500 kg verfügt. Beachten Sie auch hierbei, dass das Grabsteinregal in zu weichem Untergrund einseitig absacken und gegebenenfalls umkippen kann! Nun die zwei Tragelemente [A2] parallel, mit den Fußteilen •...
-
Seite 7: Bedienungsanleitung Des Grabsteinregal
Bedienungs- und Betriebsanleitung Die zwei Fußelemente [A5] anmontieren. • Mit vier Sechskantschrauben M12 x 180 mit Federring ∅13 • mm und Beilegscheibe ∅13 mm und mit Sechskantmuttern M12 verschrauben und fest anziehen. Mit dem Hebegerät kann das Grabsteinregal an den •... -
Seite 8: Wartung Und Inspektion
Verstrebung 3.000 mm x 40 mm x 30 mm Sechskantschraube M12x75 mit Federring und Beilegscheibe ∅13 mm Sechskantschraube M12x45 mit Federring und Beilegscheibe ∅13 mm Steckhülse ∅ 18x30 Grabsteinregal „Quick“ Art. Nr. 107375 Seite 8 von 8 File: N:\Bedienungsanleitungen aktuell\WG800\Lagersysteme\Grabsteinregal Quick_107375_V01 09_2015...
