CS
3

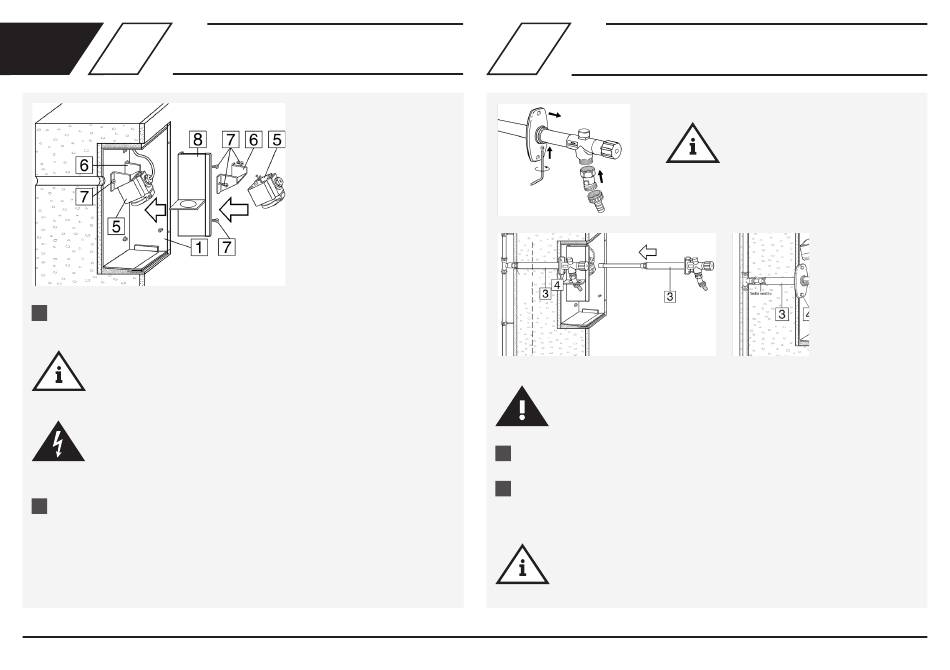

1.
Zásuvku 230 V našroubujte na montážní desky (6), připojte do vestavěné
skříňky (1) a pomocí přiložených šroubů (7) připevněte na zadní stěnu.
Upozornění!
Proveďte kontrolu funkce!
Nebezpečí!
Práce na elektrické instalaci smějí provádět pouze autorizovaní
odborníci!
2.
Ochranný plech proti rozstřiku (8) přišroubujte pomocí přiložených
šroubů (7) kolmo mezi zásuvku a přípojku mrazuvzdorné venkovní
armatury k upevňovacím bodům na zadní stěně. (ochranný plech proti
rozstřiku může být upevněný i po montáži mrazuvzdorné venkovní
armatury).
Montáž zásuvkové kombinace
a ochrany proti rozstřiku
Montáž mrazuvzdorné
4
venkovní armatury
Montáž na omítku
Výstraha!
Montáž smí provádět pouze odborný, kvalifikovaný personál!
1.
Mrazuvzdornou venkovní armaturu (3) zasuňte do otvoru a
upevněte pomocí dvou přiložených šroubů M6 (4).
2.
Venkovní armaturu (3) připojte k vodovodnímu potrubí.
(měděná trubka Ø 15 mm nebo AG R ½").
Upozornění!
- Sedlo ventilu (závit R ½") musí být v mrazuvzdorné oblasti.
- Mějte na paměti údaje z bodu 1 Minimální tloušťka stěny!
© www.kemper-olpe.de – 11.2021 / K410021100001-00 – 30 /32
Upozornění
- Desku na stěnu nasuňte až na
doraz na výtokové těleso a
- Hadicové koncovky a adaptér
namontujte jak je znázorněno.
Montáž pod omítku
