thomann ROADWORX Multi Electric Stand Bedienungsanleitung Seite 11

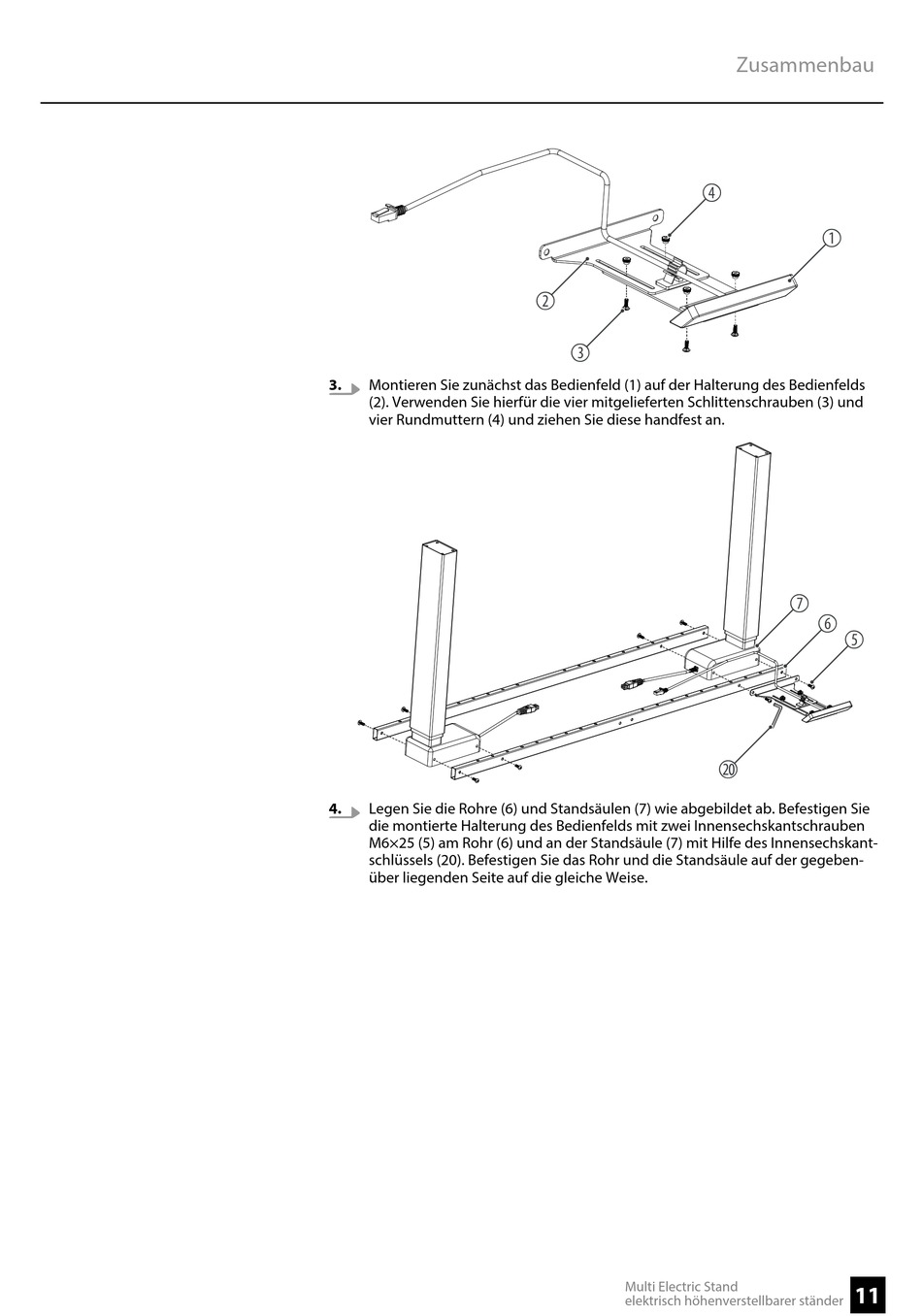

3. Montieren Sie zunächst das Bedienfeld (1) auf der Halterung des Bedienfelds
(2). Verwenden Sie hierfür die vier mitgelieferten Schlittenschrauben (3) und
vier Rundmuttern (4) und ziehen Sie diese handfest an.
4.
Legen Sie die Rohre (6) und Standsäulen (7) wie abgebildet ab. Befestigen Sie
die montierte Halterung des Bedienfelds mit zwei Innensechskantschrauben
M6×25 (5) am Rohr (6) und an der Standsäule (7) mit Hilfe des Innensechskant‐
schlüssels (20). Befestigen Sie das Rohr und die Standsäule auf der gegeben‐
über liegenden Seite auf die gleiche Weise.
%
#
$
Multi Electric Stand
elektrisch höhenverstellbarer ständer
Zusammenbau
