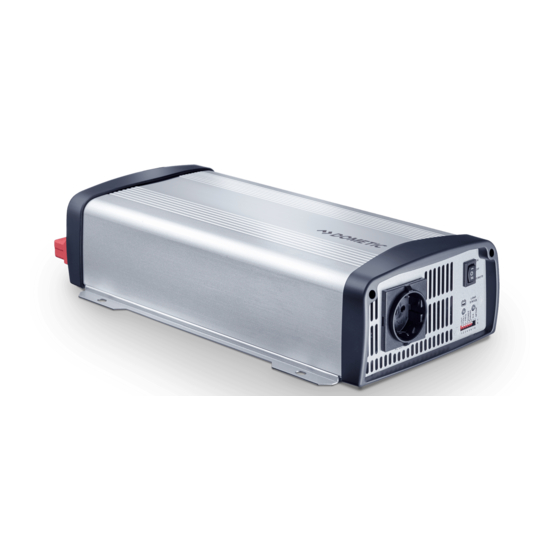

SinePower MSI924M
DE 9
Sinus Wechselrichter
Montage- und Bedienungsanleitung
EN 30
Sine wave inverter
Installation and Operating Manual
FR 50
Onduleur sinusoïdal
Instructions de montage et de service
ES 71
Convertidor de ondas seno
Instrucciones de montaje y de uso
IT
92
Inverter sinusoidale
Istruzioni di montaggio e d'uso
NL 113 Sinus ondulator
Montagehandleiding en gebruiks-
aanwijzing
DA 133 Sinus ensretter
Monterings- og betjeningsvejledning
SV 153 Sinus växelriktare
Monterings- och bruksanvisning
NO 173 Sinus vekselretter
Monterings- og bruksanvisning
FI
193 Sinus -vaihtosuuntaaja
Asennus- ja käyttöohje
PT 213 Conversor sinusoidal
Instruções de montagem e manual de
instruções
RU 233 Синусоидальный инвертор
Инструкция по монтажу и
эксплуатации
PL 254 Przetwornica sinusoidalna
Instrukcja montażu i obsługi
CS 275 Sinusový měnič
Návod k montáži a obsluze
SK 295 Sínusový menič napätia
Návod na montáž a uvedenie do
prevádzky
HU 315 Színuszos inverter
Szerelési és használati útmutató
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dometic GROUP WAECO SinePower MSI924M
Inhaltszusammenfassung für Dometic GROUP WAECO SinePower MSI924M
- Seite 1 SinePower MSI924M DE 9 Sinus Wechselrichter NO 173 Sinus vekselretter Montage- und Bedienungsanleitung Monterings- og bruksanvisning EN 30 Sine wave inverter 193 Sinus -vaihtosuuntaaja Installation and Operating Manual Asennus- ja käyttöohje FR 50 Onduleur sinusoïdal PT 213 Conversor sinusoidal Instructions de montage et de service Instruções de montagem e manual de instruções ES 71...
- Seite 2 Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com Demandez d’autres informations relatives à...
- Seite 3 MSI924M 25 cm 25 cm I N P...
- Seite 4 MSI924M REMOTE N.O. N.C. DC INPUT CHASSIS GROUND NEG (-) POS (+) REMOTE LOAD STATUS AC OUTPUT 1 2 3 4 5 6 7 8...
- Seite 5 MSI924M...
- Seite 6 MSI924M...
- Seite 7 MSI924M ON:INV. (TR ON) HI:INV. OFF:INV. (TR OFF) LOW:INV. ON:INV. BAT+ OFF:INV. BAT– ON:INV. DC POWER – OFF:INV.
- Seite 8 MSI924M Ø7 mm 186,6 mm REMOTE LOAD STATUS AC OUTPUT 1 2 3 4 5 6 7 8 200,6 mm...
-
Seite 9: Inhaltsverzeichnis
MSI924M Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg- fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ........10 Allgemeine Sicherheitshinweise . -
Seite 10: Erklärung Der Symbole
Erklärung der Symbole MSI924M Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. -
Seite 11: Sicherheit Bei Der Installation Des Gerätes
MSI924M Allgemeine Sicherheitshinweise WARNUNG! Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch. Betreiben Sie das Gerät nicht in feuchter oder nasser Umge- bung. Betreiben Sie das Gerät nicht in der Nähe brennbarer Materia- lien. Betreiben Sie das Gerät nicht in explosionsgefährdeten Berei- chen. -
Seite 12: Sicherheit Beim Betrieb Des Gerätes
Allgemeine Sicherheitshinweise MSI924M Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrah- lung, Heizung usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des Gerätes. Müssen Leitungen durch Blechwände oder andere scharf- kantige Wände geführt werden, benutzen Sie Leerrohre bzw. Leitungsdurchführungen. Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an elektrisch leitenden Materialien (Metall). -
Seite 13: Lieferumfang
MSI924M Lieferumfang Lieferumfang Pos. in Abb. 1, Bezeichnung Seite 3 Sinus Wechselrichter – Bedienungsanleitung Zubehör Bezeichnung Art.-Nr. Fernbedienung MCR9M Zielgruppe dieser Anleitung Das Kapitel „Wechselrichter anschließen“ auf Seite 18 wendet sich aus- schließlich an Fachleute, die mit den entsprechenden VDE-Richtlinien ver- traut sind. -
Seite 14: Technische Beschreibung
Technische Beschreibung MSI924M Technische Beschreibung Die Wechselrichter lassen sich überall dort betreiben, wo ein 24-Vg-An- schluss vorhanden ist. Durch das geringe Gewicht und die kompakte Bau- weise lässt sich dieses Gerät problemlos in Reisemobilen, Nutzfahrzeugen oder Motor- und Segelyachten einbauen. Die Ausgangsspannung entspricht der Haushaltsspannung aus der Steck- dose (reine Sinusspannung, THD <... -
Seite 15: Bedienelemente
MSI924M Technische Beschreibung HINWEIS Die einzelnen Schaltwerte finden Sie im Kapitel „Technische Da- ten“ auf Seite 28. Zusätzlich kann das Gerät über eine RS-232-Schnittstelle durch einen PC und mit den DIP-Schaltern am Gerät konfiguriert werden. Der Wechselrichter kann in einen Energiesparmodus geschaltet werden, damit die angeschlossene Batterie nicht zu schnell entlädt. - Seite 16 Technische Beschreibung MSI924M Der Wechselrichter besitzt folgende Anschlüsse, Anzeigen und Bedien- elemente an der Vorderseite: Pos. in Abb. 5, Bezeichnung Beschreibung Seite 4 Hauptschalter Schaltet das Gerät ein, aus oder in den „ON/OFF/ Betrieb über die Fernbedienung (Zubehör) REMOTE“ LED „Input Level“ Zeigt den Eingangsspannungsbereich an LED „Load Level“...
-
Seite 17: Wechselrichter Montieren
MSI924M Wechselrichter montieren Wechselrichter montieren Benötigtes Werkzeug Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel: Krimpzange 3 verschiedenfarbige flexible Anschlusskabel. Den erforderlichen Quer- schnitt entnehmen Sie der Tabelle im Kapitel „Wechselrichter anschlie- ßen“ auf Seite 18. Kabelschuhe und Aderendhülsen Für die Befestigung des Wechselrichters benötigen Sie folgende Montage- mittel: ... -
Seite 18: Wechselrichter Montieren
Wechselrichter anschließen MSI924M Die Montagefläche muss eben sein und eine ausreichende Festigkeit auf- weisen. ACHTUNG! Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahr- zeugs durch Bohren, Sägen und Feilen beschädigt werden. Wechselrichter montieren ➤... -
Seite 19: Wechselrichter An Batterie Anschließen
MSI924M Wechselrichter anschließen Der Wechselrichter muss bei Installationen in Fahrzeugen oder Booten mit dem Chassis bzw. der Masse verbunden sein. Halten Sie beim Aufbau eines Steckdosenverteilerkreises (Netzaufbau) die Vorschriften der VDE 0100 ein. Verwenden Sie ausschließlich Kupferkabel. ... -
Seite 20: Fernbedienung Mcr9M (Zubehör) Anschließen
Wechselrichter anschließen MSI924M Fernbedienung MCR9M (Zubehör) anschließen ACHTUNG! Stecken Sie den Anschluss zur Fernbedienung nur in den Remote-Port. Durch falsches Anschließen kann das Gerät be- schädigt werden. Stellen Sie sicher, dass Fernbedienung und Wechselrichter mitdemselben Eingangsspannungswert versorgt werden. ... - Seite 21 MSI924M Wechselrichter anschließen Pin-Belegungen HINWEIS Halten Sie die Kabellängen so kurz wie möglich (< 10 m), damit es keine Verluste bei der Signalübertragung gibt. Die Pins des RS-232-Ports sind wie folgt belegt: Wechselrichter Computer Beschreibung Beschreibung Nicht belegt Nicht belegt Nicht belegt Nicht belegt Nicht belegt...
-
Seite 22: Wechselrichter Benutzen
Wechselrichter benutzen MSI924M Wechselrichter benutzen 10.1 Wechselrichter einschalten ➤ Stellen Sie den Hauptschalter (Abb. 5 1, Seite 4) des Wechselrichters in Schalterstellung „ON“. Zum Ausschalten stellen Sie den Ein/Aus-Schalter auf „OFF“. ➤ Der Wechselrichter führt einen Selbsttest durch. Während der Selbstdiagnose gibt der interne Lautsprecher Töne ab und die LEDs blinken. -
Seite 23: Eingangsspannung
MSI924M Wechselrichter benutzen 10.2 Betriebsanzeigen LED „Input Level“ (Abb. 5 2, Seite 4) Die LED „Input Level“ zeigt den Spannungsbereich an, in dem sich die Eingangsspannung befindet. Anzeige Eingangsspannung Rot, langsames Blinken < 21,0 V Grün 21,0 – 30,0 V Rot, schnelles Blinken >... -
Seite 24: Wechselrichter Einstellen
Wechselrichter benutzen MSI924M 10.3 Wechselrichter einstellen HINWEIS Die Einstellungen über die Dip-Schalter werden nur dann über- nommen, wenn sich der Dip-Schalter S8 in der Position „Ein“ befindet. Sie können das Gerät mit Hilfe der Dip-Schalter (Abb. 5 4, Seite 4) anpas- sen. -
Seite 25: Energiesparmodus
MSI924M Wechselrichter benutzen Der Wechselrichter arbeitet dann im Energiesparmodus, solange die geforderte Leistung unter dem eingestellten Leistungswert liegt. Wenn die benötigte Leistung über dem eingestellten Leistungswert liegt, arbeitet der Wechselrichter im Normalbetrieb. Die einzustellenden Werte für Ihren Wechselrichter entnehmen Sie bitte der folgenden Tabelle: Dip-Schalter Energiespar-... -
Seite 26: Wechselrichter Pflegen Und Reinigen
Wechselrichter pflegen und reinigen MSI924M Wechselrichter pflegen und reinigen ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann. ➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch. Fehlerbeseitigung WARNUNG! Öffnen Sie das Gerät nicht. -
Seite 27: Gewährleistung
MSI924M Gewährleistung LED-Anzeige Ursache Behebung Dauerleuchten Kurzschluss oder Verpolung Schalten Sie den Wechselrichter aus und entfernen Sie den Verbraucher. Zu hohe Belastung Schalten Sie den Wechselrichter ohne Verbraucher wieder ein. Wird jetzt keine zu hohe Belastung mehr ange- zeigt, so liegt ein Kurzschluss beim Verbraucher vor oder die Gesamtbe- lastung war höher als die im Daten- blatt spezifizierte Leistung. -
Seite 28: Technische Daten
Technische Daten MSI924M Technische Daten HINWEIS Bei thermischer Überlastung reagiert der Wechselrichter und reduziert bei einer Temperatur von über 40 °C die Leistung. Bei einer Temperatur von über 60 °C schaltet sich der Wechsel- richter ab. Dometic MSI924M Art.-Nr.: 9102600099 Eingangsnennspannung: 24 Vg Ausgangsleistung... -
Seite 29: Überspannungsschutz
MSI924M Technische Daten Überspannungs-Schutz Überspannung Abschaltung Neustart 32 V 29 V Unterspannungs-Schutz Unterspannung Unterspannungswarnung Abschaltung Neustart 21 V 21 V 25 V Übertemperatur-Schutz Temperatur intern Temperatur am Kühlkörper Abschaltung Neustart Abschaltung Neustart 60 °C 40 °C 95 °C < 80 °C Zulassungen Das Gerät hat die E13-Zulassung.
