elseco EFS-2M Bedienungsanleitung

DE Bedienungsanleitung für Funkhandsender
EFS-2M / -4M / -6M
Bevor Sie den Sender in Betrieb nehmen, benutzen und
bedienen, lesen Sie bitte diese Anleitung sorgfältig durch!
Beachten Sie zudem die Bedienungsanleitungen der weiteren
Komponenten ihres Funksystems (Funkempfänger, etc.)!

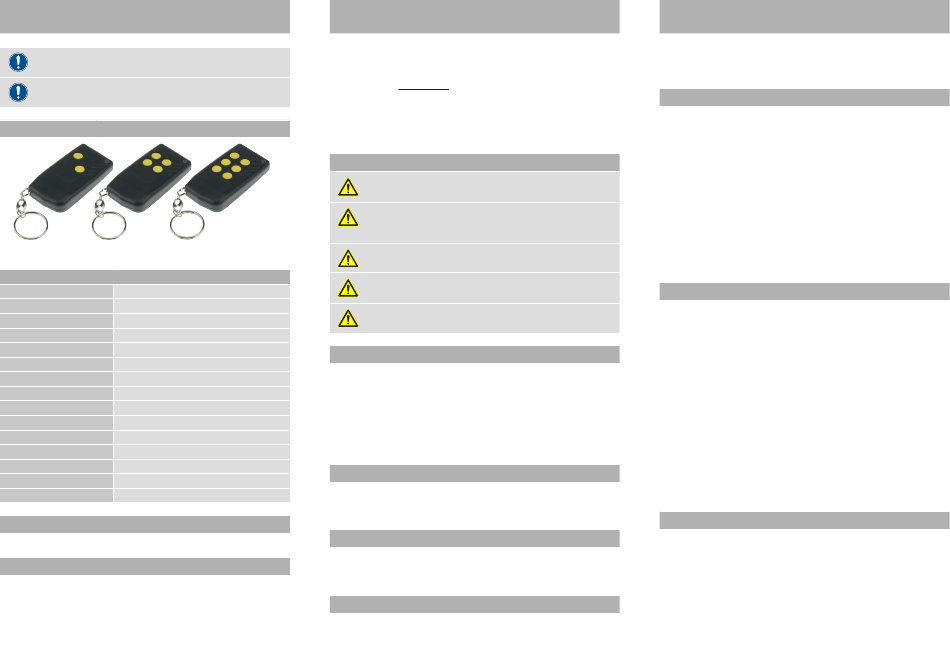

Geräteausführungen
EFS-2M EFS-4M
Technische Daten
Frequenz 433.92 MHz oder 868.3 MHz
Sendeleistung max. 1 mW
Reichweite (im Freifeld) ca. 150 m
Kanalanzahl 2, 4 oder 6
Bedienelement Drucktasten
Code 20 Bit (linear) / 32-Bit (KeeLoq)
Code-Einstellung ab Werk konfigurierbar
Modulation ASK
Sendekontrolle optisch (LED)
Stromaufnahme typ. 7 mA (max. 15 mA)
Spannungsversorgung 3V (CR2032 Lithium)
Schutzart IP40
Abmessungen 75 x 40 x 16 mm
Gewicht (inkl. Batterie) 28 g
Betriebstemperatur -10 ... +50°C
Lieferumfang
Handsender inkl. Schlüsselanhänger und Batterie.
Bestimmungsgemäße Verwendung
Der Funksender EFS-xM ist zugelassen für allgemeine Fernsteueranwen-
dungen (Schalt- und Steuerungsanwendungen) ohne Sicherheitsrelevanz.
Sofern bestimmte Anforderungen an die Sicherheit gestellt werden, sind
diese durch übergeordnete Maßnahmen mit dafür zugelassenen Betriebs-
mitteln umzusetzen.
DE
Der Betreiber ist für die Einhaltung der Normen und Richtlinien eigen-
ständig verantwortlich. Restriktionen zur Nutzung der Frequenzbänder
können folgender Norm entnommen werden: ETSI EN 300 220-1
Diese kann unter www.etsi.org kostenlos eingesehen werden.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder
bestimmungsfremden Gebrauch, unsachgemäßen Transport, Lagerung
oder eigenmächtige Veränderungen und Modifikationen des Kunden am
Gerät entstehen.
Sicherheitshinweise
Der Funksender darf nur unbeschädigt und unter den angege-
benen Umweltbedingungen eingesetzt werden.
Betätigen Sie den Funksender nur bei Sichtkontakt zur Anwen-
dung, sofern Gefahr für Leib und Leben besteht oder Sachschä-
den entstehen können!
EFS-6M Nehmen Sie keine eigenmächtigen Veränderungen am Sender
vor!
Lassen Sie nicht funktionierende oder defekte Funksender
überprüfen!
Bewahren Sie den Handsender so auf, dass keine unbefugten
Personen oder Kinder Zugang zu diesem erhalten!
Funktion
Der Handsender EFS-xM ist ein Funksender mit 2, 4 oder 6 Tasten zur
Bedienung von Funkempfängern. Mittels Tastendruck werden Informati-
onen gesendet, die vom Funkempfänger ausgewertet werden bzw. Codes
gesendet, welche den Funkempfänger entsprechend der eingestellten
Funktion schalten.
Der Sender verfügt über eine Sendekontrolle. Während des Tastendrucks
leuchtet die LED auf.
Inbetriebnahme
Der Sender wird konfiguriert und funktionsfähig ausgeliefert. Änderungen
der Einstellungen des Senders können vom Kunden nicht vorgenommen
werden.
Transport
Achten Sie darauf, dass der Sender beim Weitertransport oder bei Rück-
sendung ausreichend vor Erschütterung, Feuchtigkeit, Staub und elektro-
statischen Entladungen geschützt sind.
Lagerung
• nicht im Freien aufbewahren
• trocken und staubfrei lagern
Bedienungsanleitung für Funkhandsender
EFS-2M / -4M / -6M
DE Bedienungsanleitung für Funkhandsender
EFS-2M / -4M / -6M
• vor direkter Sonneneinstrahlung schützen
• keinen aggressiven Medien aussetzen
• mechanische Erschütterungen vermeiden
Batteriewechsel
1. Lösen Sie die Schraube mit einem passenden Schraubendreher.
2. Achten Sie darauf, dass Sie nicht elektrostatisch geladen sind bzw.
treffen Sie entsprechende ESD-Schutzmaßnahmen.
3. Öffnen Sie das Gehäuse und entnehmen Sie die leere Batterie.
4. Setzen Sie eine neue/volle Batterie des Typs CR2032 (3V) ein, so dass
diese mittig im Batteriehalter liegt. Die Batterie darf keinen Kontakt
zu einer der Tasten haben.
5. Vermeiden Sie den direkten Kontakt mit der Leiterplatte und den
bestückten Bauteilen.
6. Schließen Sie das Gehäuse und setzen Sie die Schraube an. Drehen
Sie die Schraube gegen den Uhrzeigersinn bis diese in den ersten
Gewindegang fällt und ziehen sie diese anschließend im Uhrzeiger-
sinn leicht an.
7. Die Codierung des Senders bleibt unverändert!
Fehlersuche
1. Die LED leuchtet bei Tastendruck nicht:
• Überprüfen Sie die Polung der Batterie oder den Batterietyp
(Bauform und Batteriespannung)
• Wechseln Sie die Batterie; Achten Sie auf die Polung und den
exakten Batterietyp (Bauform und Batteriespannung)
2. Alle Tasten bis auf Taste 6 funktionieren:
• Legen Sie die Batterie mittig in den Batteriehalter, so dass diese
die Taste 6 nicht kontaktiert
3. Der Empfänger reagiert nicht:
• Überprüfen Sie die Spannungsversorgung des Funkempfängers
• Überprüfen Sie die Funktion des Funkempfängers mit weiteren
Funksendern (falls vorhanden)
• Überprüfen Sie die Funktion von Funksendern mit weiteren Emp-
fangsgeräten (falls vorhanden)
• Verringern Sie die Entfernung zw. Sender und Empfänger
• Überprüfen Sie, ob in der Umgebung andere Funkanwendungen
betrieben werden, die den gleichen Frequenzbereich nutzen
Gewährleistung
Innerhalb der gesetzlichen Gewährleistungszeit werden Mängel des Gerä-
tes, die auf Material- oder Herstellungsfehler beruhen, unentgeltlich durch
Reparatur oder Austausch behoben.
Die Gewährleistung umfasst keine Mängel die auf unsachgemäßen Trans-
port, Lagerung oder Nutzung sowie nicht bestimmungsgemäße Nutzung
oder nicht autorisierte Eingriffe und Veränderungen des Kunden am Gerät
zurückzuführen sind.
v1.01 / 2016-08-24
