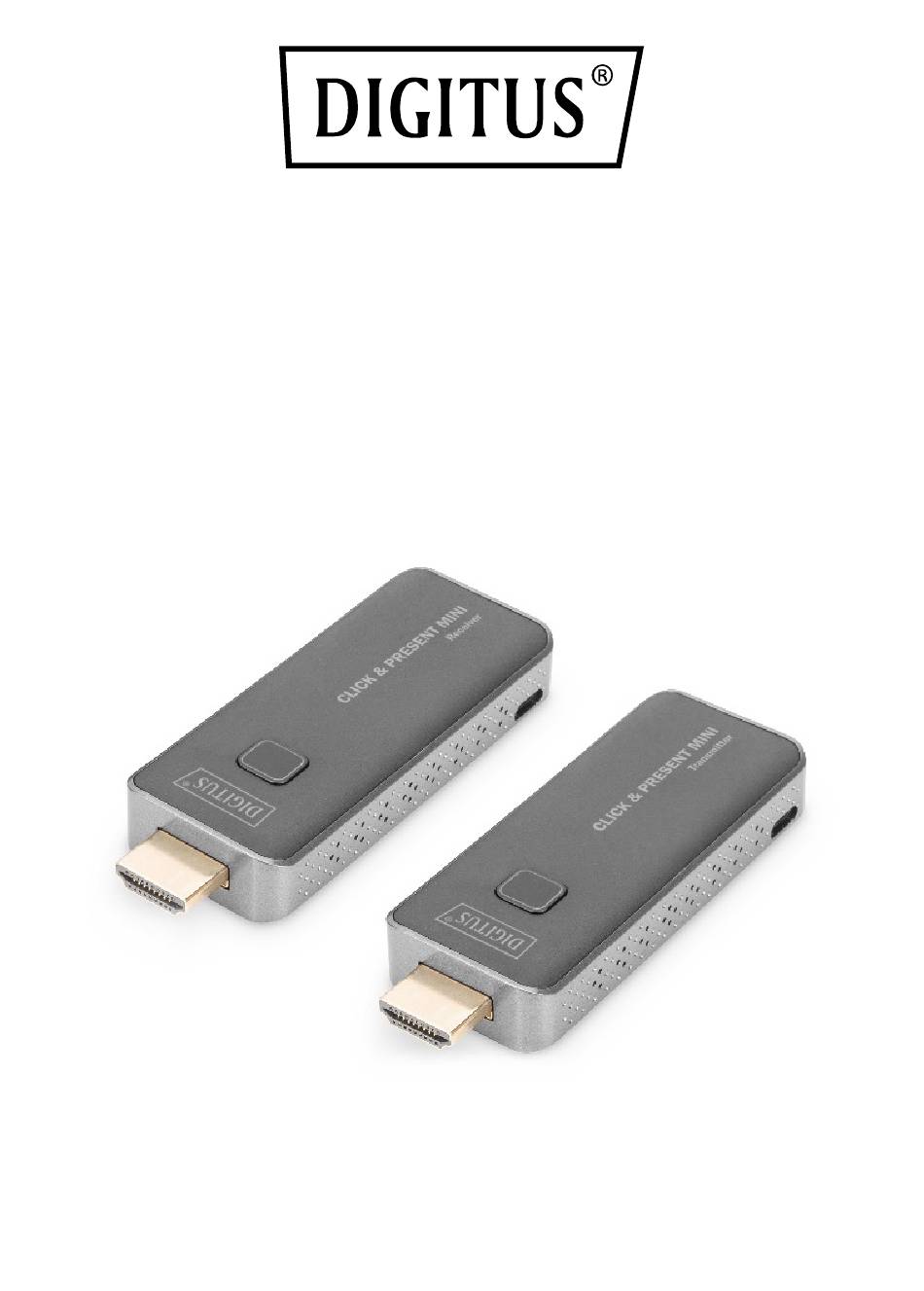

- Seite 1 Click & Present Mini Drahtloses Präsentationssystem Bedienungsanleitung DS-55319...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ................3 2. Hauptfunktionen ..............4 3. Verpackungsinhalt ..............4 4. Produkteigenschaften ............. 5 5. Produktspezifikationen ............6 6. Übersicht................. 8 6.1 Sendereinheit ..............8 6.2 Empfängereinheit .............. 9 7. Inbetriebnahme ..............10 7.1 Inbetriebnahme des Empfängers ........10 7.2 Inbetriebnahme des Senders .......... -
Seite 3: Einleitung
1. Einleitung Mit dem drahtlosen Präsentationssystem können Sie HDMI®-Video- und Audiosignale in Full HD über bis zu 50 m bei direkter Sichtachse übertragen. Inbetriebnahme und Bedienung gestalten sich sehr einfach. Plug & Play – einfach anschließen und loslegen. Das Set kann auf (insgesamt) bis zu 16 Empfängereinheiten (DS-55320) erweitert werden. -
Seite 4: Hauptfunktionen
2. Hauptfunktionen • Drahtlose HDMI®-Signalübertragung über bis zu 50 m (direkte Sichtachse) • Unterstützt bis zu 16x Sender (Quelle) + 1x Empfänger (Ausgabegerät) • Erweitern Sie das Set auf bis zu 16 Sendereinheiten (DS-55320) • Wechseln Sie per Knopfdruck schnell und einfach zum gewünschten Sender und teilen Sie Ihre Inhalte •... -
Seite 5: Produkteigenschaften
4. Produkteigenschaften Funktionen Beschreibung Plug & Play Schließen Sie den Sender einfach an den HDMI®-Port Ihres PCs an und verbinden Sie den Empfänger mit Ihrem Bildschirm. Sender und Empfänger verbinden sich automatisch miteinander. Ohne App Das drahtlose Präsentationssystem (Set) benötigt keine Software oder App, keine Installation und kein IT-Team Alles in einem... -
Seite 6: Produktspezifikationen
Hohe Videoqualität mit Das drahtlose 1080p 60 Präsentationssystem (Set) unterstützt eine Auflösung von 1080p, die im Vergleich mit 720p ein kristallklares, detailreiches und kontrastiertes Bild ermöglicht. Hoher Sicherheitsschutz Über die Sicherheit Ihrer Daten brauchen Sie sich keine Sorgen zu machen – Das drahtlose Präsentationssystem (Set) unterstützt 128-Bit-AES- Sicherheitsverschlüsselung und... - Seite 7 Authentifizierungsprotokoll WPA2 (WPAS-PSK / WPA2- Enterprise) Sicherheit 128 Bit AES Unterstützte Geräte Windows, macOS, iOS, iPadOS Android Entfernung Ca. 50 m bei direkter Sichtachse Sender Schnittstellen 1x HDMI®-Eingang, 1x Micro-USB, 1x Knopf Rot/blau Umschalter Stromversorgung DC 5 V/0,5 A Stromverbrauch Ca.
-
Seite 8: Übersicht
6. Übersicht 6.1 Sendereinheit 1. HDMI®-Eingang Schließen Sie das Quellgerät, bspw. einen Computer oder ein anderes HDMI®-Gerät an. Über HDMI® kann auch 5 V Strom übertragen werden, falls das Quellgerät über einen HDMI®- Ausgang mit 5 V verfügt. 2. Knopf Kurzer Knopfdruck: Übertragung beginnen Langer Knopfdruck (bis zu 10 s):... -
Seite 9: Empfängereinheit
LED-Anzeige der Beschreibung Sendereinheit Durchgehend rot Sendereinheit ist eingeschaltet Rot blinkend Sendereinheit sucht Empfängereinheit Blau blinkend Verbindungsaufbau Durchgehend blau Verbunden, Übertragung beginnt Lila Kein HDMI®-Signal 6.2 Empfängereinheit 1. HDMI®-Ausgang Mit Monitor oder Projektor verbinden 2. Knopf 10 s gedrückt halten, um Werkseinstellungen wiederherzustellen 2. -
Seite 10: Inbetriebnahme
7. Inbetriebnahme 7.1 Inbetriebnahme des Empfängers 1. Mit Monitor oder Projektor verbinden • Verbinden Sie die Empfängereinheit zur Stromversorgung/WiFi- USB-Anbindung über USB mit dem Gerät • Verbinden Sie die Empfängereinheit über HDMI® mit einem Bildschirm, TV-Gerät oder Projektor... - Seite 11 2. Mit dem Internet verbinden • Verbinden Sie die SSID des Empfängers mit Ihren Smart Devices. SSID und Passwort werden am linken oberen Rand des Bildschirms angezeigt.
- Seite 12 • Öffnen Sie Ihren Browser auf dem Smartphone und geben Sie die IP-Adresse am oberen linken Rand des Bildschirms ein, um der Managementplattform des Empfängers beizutreten. Anmerkung: Wenn Sie sich mit dem Router verbinden, wird die IP- Adresse entsprechend aktualisiert.
- Seite 13 • Wählen Sie in der Managementplattform das Netzwerk aus und verbinden Sie sich. Die Empfängereinheit verbindet sich mit dem Netzwerk und zeigt die SSID des Netzwerk in der Mitte des Bildschirms an. Für optimale Leistung empfehlen wir die Verwendung eines 5G-Routers. Die Plattform listet alle Router-SSIDs auf.
- Seite 14 3. Language • Hier können Sie die Sprache anpassen. 4. Screen Position • Falls die ausgehende HDMI®-Anzeigegröße des Empfängers nicht mit dem Bildschirm kompatibel ist, kann die Anzeige über Screen Position vergrößert oder verkleinert werden.
- Seite 15 5. Streaming-Modus • Sie können zwischen Streaming oder Spiegelung auswählen.
-
Seite 16: Inbetriebnahme Des Senders
7.2 Inbetriebnahme des Senders Verbinden Sie zuerst den Sender mit dem Micro-USB-Kabel und schließen Sie ihn dann an den PC an (empfohlen). Verbinden Sie den HDMI-Stecker des Senders mit dem HDMI- Anschluss des PCs. Die LED-Anzeige des Senders leuchtet rot, wenn er hochgefahren wird. - Seite 17 Stellen Sie sicher, dass die zuvor angeschlossenen Sender ausgeschaltet (vom Strom getrennt) und nicht mit dem Empfänger verbunden sind. Verbinden Sie den Empfänger über das Micro-USB/Wifi-Kabel mit dem Display. Verbinden Sie dann den HDMI-Stecker des Empfängers mit dem Display. Verbinden Sie den Sender über das Micro-USB-Kabel zuerst mit dem PC.
-
Seite 18: Streaming
9. Streaming 9.1 Streaming vom Sender 1. Verbinden Sie das Micro-USB-Kabel mit dem Sender und dem PC (empfohlen) 2. Verbinden Sie die Sendeeinheit über HDMI® mit dem PC 3. Die LED-Anzeige der Sendereinheit leuchtet beim Start rot. 4. Sobald der Sender bereit zur Übertragung ist, blinkt die LED- Anzeige blau. - Seite 19 Empfängers und verbinden Sie sich damit. (SSID: DIGITUS..., Passwort: 12345678), die SSID wird am linken oberen Rand des Startbildschirm des Empfängers angezeigt • Aktivieren Sie auf dem die Bildschirm Synchronisierung • Wählen Sie den Empfänger DIGITUS-..aus, um mit der Übertragung zu beginnen...
- Seite 20 • Rufen Sie die Funktion Teilen/Spiegeln/Übertragen des Bildschirms auf dem Smartphone auf • Wählen Sie den Empfänger DIGITUS-..aus, um mit der Übertragung zu beginnen Anmerkung: Verschiedene Hersteller von Smartphones und Tablets verwenden unterschiedliche Bezeichnungen für die Funktion zum Teilen des Bildschirms, z.
-
Seite 21: Frequenzbereich Und Maximale Sendeleistung
Frequenzbereich und maximale Sendeleistung WiFi-Standard: 802.11b/g/n/ac 5G WiFi Kanal: 36, 40 Taktfrequenz: 5180, 5200 Reichweite: 5170 ~ 5210 MHz Bandbreite: 20/40 MHz Übertragungsleistung: Max. 13 dBm Softwareversion: Empfänger: 2.69, Sender: 2.3.9 Hardware-Version: Sender: S100TX-LC01-01 Empfänger: S100RX-LC01-01... -
Seite 22: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch: Beachten Sie alle Warnungen und Anweisungen zum Gerät Setzen Sie das Gerät nicht Regen, Feuchtigkeit, Dämpfen oder Flüssigkeiten aus Führen Sie keine Gegenstände in das Gerät ein Versuchen Sie nicht, die Einheit eigenmächtig zu reparieren oder das Gehäuse zu öffnen. -
Seite 23: Haftungsausschluss
Haftungsausschluss Die Begriffe HDMI®, HDMI High-Definition Multimedia Interface™ und das HDMI®-Logo sind in den USA sowie weiteren Ländern eingetragene Markenzeichen der HDMI® Licensing LLC. Die ASSMANN Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.
