Bestimmungsgemäße Verwendung
Der digitale Winkelmesser dient zur Ermittlung des Winkels bis 225° welcher an einem blau beleuchtenen Display
abgelesen werden kann. Außerdem bietet er eine integrierte Wasserwaage mit horizontaler und vertikaler Libelle sowie
einem Lineal in cm und inch an der Schmiege.
Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden. Für alle Personen- und
Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber
verantwortlich.
Bitte beachten Sie, dass Bedien- und/oder Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise
können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen.

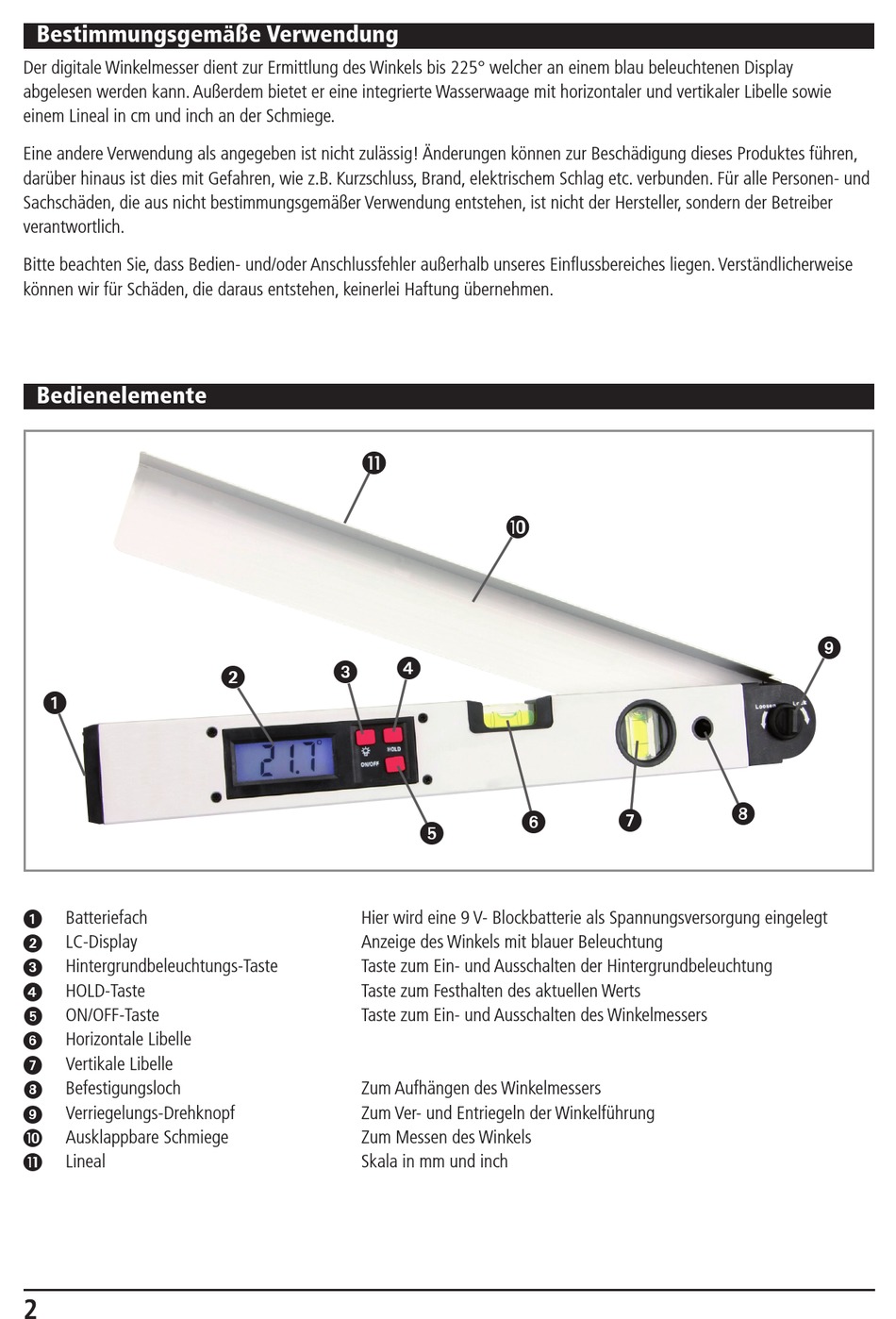

Bedienelemente
1
Batteriefach
1
LC-Display
2
Hintergrundbeleuchtungs-Taste
3
HOLD-Taste
4
ON/OFF-Taste
5
Horizontale Libelle
6
Vertikale Libelle
7
Befestigungsloch
8
Verriegelungs-Drehknopf
9
Ausklappbare Schmiege
J
Lineal
K
2
K
3
2
Hier wird eine 9 V- Blockbatterie als Spannungsversorgung eingelegt
Anzeige des Winkels mit blauer Beleuchtung
Taste zum Ein- und Ausschalten der Hintergrundbeleuchtung
Taste zum Festhalten des aktuellen Werts
Taste zum Ein- und Ausschalten des Winkelmessers
Zum Aufhängen des Winkelmessers
Zum Ver- und Entriegeln der Winkelführung
Zum Messen des Winkels
Skala in mm und inch
J
4
6
5
8
7
9
