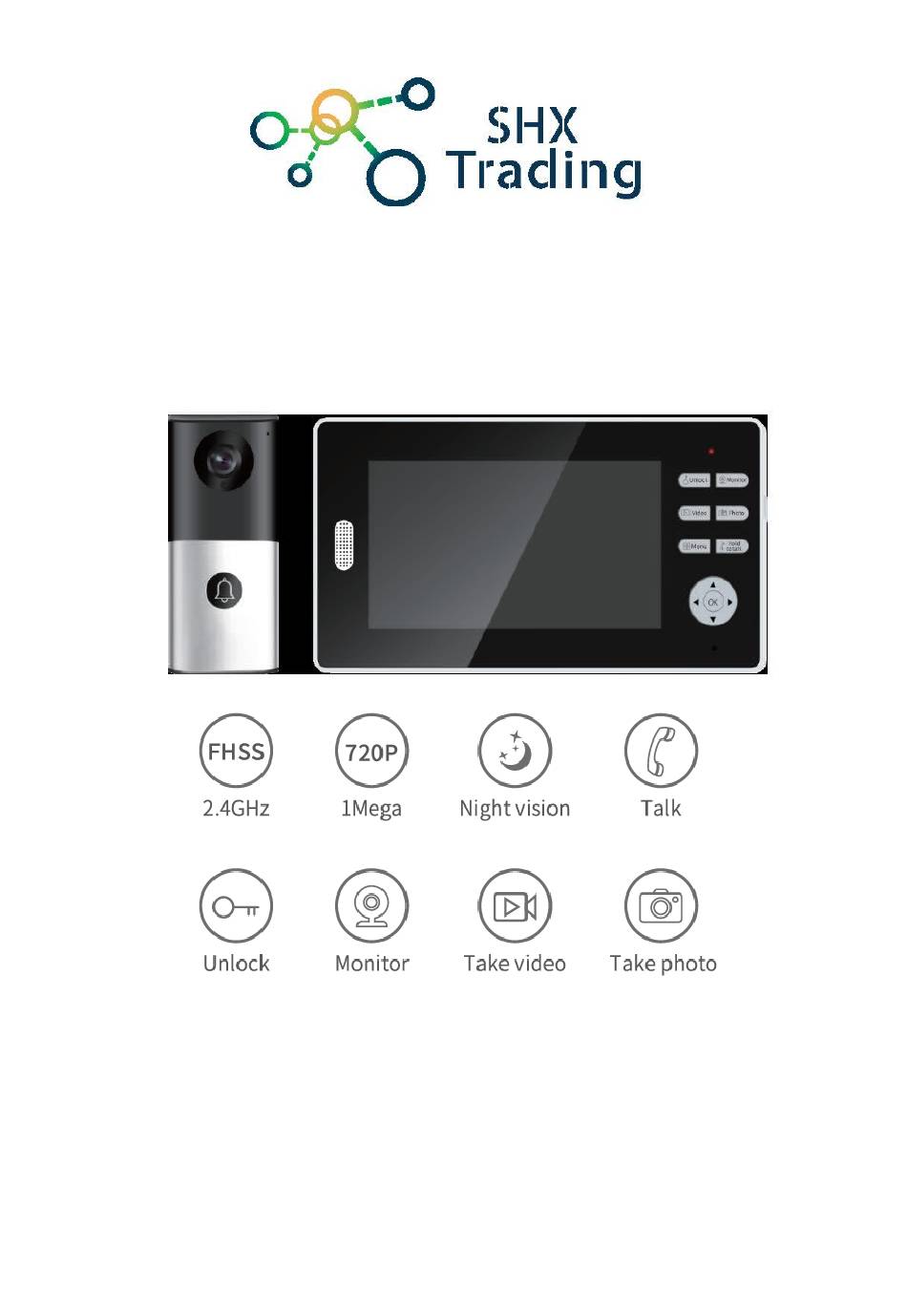

- Seite 1 Drahtlose Videoklingel Secutek DB006 7" Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) Tel: +420 244 472 125 (Englisch) SHX trading s.r.o Seite 1...
-
Seite 2: Lieferumfang
1. Lieferumfang Außenklingel Außenklingel 15°- Keil Band 12V/1A Netzteil Eröffnungsmodul (optional) Fernbedienung 15° - Ecke Schrauben und DC Kabel Imbus (optional) Dübeln 2x Akku Innenmonitor Innenmonitor 5V Netzteil Kabel Unterlage SD Karte USB-A – USB-C (optional) SHX trading s.r.o Seite 2... -
Seite 3: Systemspezifikationen
Wenn ein Besucher die Türklingel drückt, wird ein Echtzeit-Video auf dem Innenmonitor angezeigt. Der Innenraummonitor kann manuell ein Bild oder ein Video aufnehmen. Außerdem können automatisch Videos oder Fotos auf der SD-Karte gespeichert werden, wenn der Besucher klingelt oder der Benutzer die Taste "Unlock" drückt. SHX trading s.r.o Seite 3... - Seite 4 Drücken Sie dann erneut die Taste "Pair" auf dem Eröffnungsmodul. Die Kopplungsanzeige hört auf zu blinken. Drücken Sie dann erneut die Taste "Unlock" auf der Fernbedienung. Die Kopplungsanzeige blinkt mehrmals. Die Paarung war erfolgreich. 4. Außenklingel Mikrofon Pairingtaste Kamera Stromspeisung Klingeltaste Akkudeckel Montageunterlage SHX trading s.r.o Seite 4...
-
Seite 5: Installation Der Außenklingel
A. Akku-Stromversorgung A.1 Klebeband Schneiden Sie das Bild mit doppelseitigem Klebeband in der entsprechenden Größe aus. Kleben Sie es dann auf eine glatte Oberfläche, wie z. B. eine Glastür, eine Holztür oder eine ebene Wand. SHX trading s.r.o Seite 5... - Seite 6 A.2.2 Bohren Sie zwei Löcher und befestigen Sie die Unterlegscheibe darin mit Schrauben. A.2.3 Bringen Sie die Scharnierplatte wie in der Abbildung gezeigt am Klingelteil an, schieben Sie sie nach oben und sichern Sie sie mit der unteren Schraube. SHX trading s.r.o Seite 6...
- Seite 7 15 Meter betragen. Die Fernbedienung wird mit einer 12V 27A Batterie betrieben. Der Abstand zum Schloss beträgt maximal 15 Meter. Die Entriegelungsspannung beträgt 12V, die Stromstärke 1A~3A. 1 – Paarungslicht, 2 – Paarungstaste, 3 – Verzögerung des Schlosses (Sekunden), 4 – EIN, 5 – AUS. SHX trading s.r.o Seite 7...
-
Seite 8: Funktionen Der Tasten
Wenn der Monitor keine Fotos oder Videos aufnehmen kann, legen Sie die SD-Karte ein. Kurz drücken, um die Aufnahme zu starten. Drücken Sie erneut kurz, um die Aufnahme zu beenden. Halten Sie die Taste lange gedrückt, um mit der Türklingel zu sprechen. SHX trading s.r.o Seite 8... - Seite 9 Jeder Ordner kann maximal 1000 Datensätze enthalten. Durch drücken der Taste ►◄▲▼ wählen Sie den Ordner. Drücken Sie die Taste "OK", um den ausgewählten Ordner zu öffnen. Drücken Sie die Taste "Hold to talk", um den Ordner zu löschen. SHX trading s.r.o Seite 9...
-
Seite 10: Aufgenommene Dateien
"OK", um die Optionen aufzurufen. Drücken Sie nach der Auswahl die Taste "OK". Wenn Sie die SD-Karte formatieren, werden alle Fotos und Videos gelöscht! 6.2.2.1 Record Mode 2 Fotos machen Video 3 s Video 5 s Video 10 s SHX trading s.r.o Seite 10... -
Seite 11: Formatieren Einer Micro-Sd-Karte
Drücken Sie ▲▼ um Datum oder Zeit anzupassen. Drücken Sie "OK" zum Speichern. Schließen Sie das Gerät innerhalb von 4 Stunden nach dem Entfernen des Akkus oder dem Ausschalten des Geräts an das Stromnetz an, da die Uhrzeit sonst neu eingestellt werden muss. SHX trading s.r.o Seite 11... -
Seite 12: Paarung Der Außenklingel
Drücken Sie erneut die Taste "Pair" des Eröffnungsmoduls. Die Kontrollleuchte hört auf zu blinken. Drücken Sie erneut die Taste "OK" auf dem Monitor. Die Kopplungsanzeige blinkt 3 Sekunden lang und erlischt dann. Die Paarung war erfolgreich. SHX trading s.r.o Seite 12... - Seite 13 Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß gegen diesen Gesetzen. Das Handbuch ist Eigentum von SHX Trading s.r.o. Jede Vervielfältigung oder sonstige Verwendung muss mit Genehmigung dieser Firma erfolgen. Sollten Sie im Handbuch Ungenauigkeiten feststellen, zögern Sie bitte nicht, uns zu kontaktieren.
