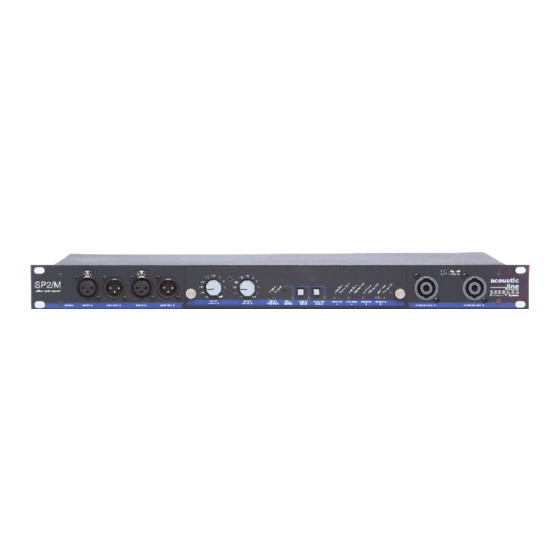

SP2/M Benutzerhandbuch Seite 1 1 Einführung Sie haben mit dem acoustic line SP2/M ein Gerät erworben, das sich aufgrund seines modularen Aufbaus und sehr flexiblen Einstellmöglichkeiten auch für die Nachrüstung bereits bestehender PA- Systeme eignet. Bitte lesen Sie vor Inbetriebnahme Ihres SP2/M diese Bedienungsanleitung aufmerksam durch!
Seite 4
Bei aktiviertem Schalter leuchtet die zugehörige LED. LIMITER LEDs: Die 8 LEDs zeigen den Einsatz der Limiter an. Auf der Rückseite des SP2/M befinden sich folgende Anschluß- und Bedienelemente (Bild 3) AMP RETURN Kanal A und B: Mehrpol Steckverbindung zur Einspeisung des Lastsignals der Endstufen.
Seite 5
SEEBURG acoustic line SP2/M Benutzerhandbuch Seite 3 Bild 2 Anschluß und Bedienelemente Bild 3 Anschluß und Bedienelemente auf der Frontplatte SP2/M auf der Rückseite SP2/M Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
Lautsprecher (Bass-, Mittel-, Hochtonlautsprecher). Im SP2/M ist eine 2-Weg Weiche integriert, bei der die Trennfrequenz über Widerstandsarrays (SIPs) festgelegt wird. Der Frequenzbereich für den Bass-Weg wird mit einem Tiefpass Filter begrenzt, der Frequenzbereich für den Mittel- Hochton-Weg (HighMid) mit einem Hochpass Filter.
Er dient dazu hohe Frequenzen außerhalb des Hörbereichs vom Controller fern zu halten. 3.3 Limiter Funktion Im SP2/M sind acht exakt arbeitende VCA Limiter enthalten Jedes Frequenzband wird durch zwei Limiter überwacht. Ein Limiter überwacht die thermische Belastung des angeschlossenen...
Seite 9
Das Fenster Frequency Domain zeigt Ihnen die Frequenzgänge der Einzelwege, sowie die resultierende Gesamtkurve an. Das gleiche gilt für die Phasengänge der Einzelwege und die daraus resultierende Gesamtphase. Fenster 2 Workspace Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
Seite 10
Systemmoduls und angesehen werden. Sie ersetzt keine Fachkenntnisse auf dem Gebiet der Elektroakustik Bei Fragen und Problemen, die in Verbindung mit der Konfiguration des Systemmoduls auftreten, wenden Sie sich bitte an Ihren SEEBURG Vertragshändler. Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
Die Werte auf den SIPs werden in der Regel mit 3 Zahlen angegeben. Die ersten beiden Zahlen geben den Widerstandswert an, die dritte Zahl gibt die Anzahl der Nullen an. 2200 Ω = 2,2 kΩ Beispiel: 222: Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
R3, R4 und R5 bzw. R3`, R4`und R5` SIPs zur Einstellung der Phase Kanal A bzw. Kanal B C1, C2, C3 bzw. C1`, C2` und C3` Kondensatoren zur Einstellung der Phase Kanal A. Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
SEEBURG acoustic line SP2/M Benutzerhandbuch Seite 11 4.3 Blockschaltbild SP2/M Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
98dB @+6dBu (alle Equalizer aktiv), unbewertet Fremdspannungsabstand: min. 108dB @+6dBu (alle Equalizer bypass), unbewertet Klirrfaktor max. THD 0,03% 30dBu 1kHz Übersprechen min. 85dB 20Hz-20kHz Limiter Ratio min. 20:1 Copyright 1998 by SEEBURG acoustic line – Senden/Freudenegg. Made in Germany...
Seite 15
S.M.I Vertrieb, Auweg 32, 89250 Senden/Freudenegg...
