MSI Optix Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Optix Serie:
- Bedienungsanleitung (44 Seiten) ,
- Benutzerhandbuch (37 Seiten) ,
- Erste schritte (35 Seiten)
Verwandte Anleitungen für MSI Optix Serie
Inhaltszusammenfassung für MSI Optix Serie

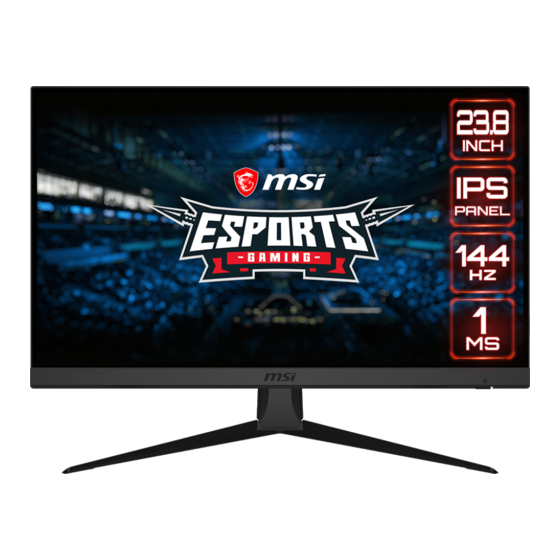

- Seite 1 Optix Serie LCD-Monitor Optix G242 (3BA4) Optix G242P (3BA4) Optix G272 (3CB5) Optix G272P (3CB5)
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte ........................ 3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............11 OSD-Einrichtung ......................13 Navigation ......................13 Hotkey ........................14 OSD-Menü ........................15 Gaming ........................15 Professional (Professionell) ................. -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Optix G242 (3BA4) Optix G242P (3BA4) Monitor Optix G272 (3CB5) Optix G272P (3CB5) Kurzanleitung Dokumentation... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren ⚠ Wichtig ∙ Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display nicht zerkratzt wird. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙ Die Nut für die Installation des Standfußes kann auch für die Montage an der Wand ∙... - Seite 5 Optix G242/ Optix G272 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. Ziehen Sie den Standfuß mit den Schrauben fest. 2. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
-
Seite 6: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte leicht kippen Sie den Monitor vor dem Schwenken nach hinten. ∙ Optix G242P/ Optix G272P 130mm Erste Schritte... - Seite 7 Optix G242/ Optix G272 Erste Schritte...
-
Seite 8: Monitorübersicht
Monitorübersicht Optix G242P/ Optix G272P Erste Schritte... - Seite 9 Optix G242/ Optix G272 Erste Schritte...
- Seite 10 Ein-/Austaste Navigation Öffnung zur Kabelführung Kensington-Schloss Stromanschluss HDMI 1.4-Anschluss DisplayPort Kopfhörerbuchse Erste Schritte...
-
Seite 11: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie Monitornetzteil und Netzkabel. (Abb. A) 4. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. - Seite 12 Optix G242/ Optix G272 Erste Schritte...
-
Seite 13: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navigation Der Monitor ist mit einer Navigation ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können. Optix G242P/ Optix G272P OSD-Einrichtung... -
Seite 14: Hotkey
Optix G242/ Optix G272 Nach oben/ unten/ links/ rechts: ∙ Funktionsmenüs und -elemente wählen ∙ Anpassungen der Funktionswerte ∙ Aufrufen / Verlassen der Funktionsmenüs Drücken Sie die Taste (OK): ∙ Starten des OSD (On-Screen-Displays) Menüs ∙ Untermenüs aufrufen ∙ Auswahl oder Einstellung bestätigen Hotkey ∙... -
Seite 15: Osd-Menü
OSD-Menü Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Alle Elemente können vom Nutzer (Spielemodus) angepasst werden. FPS (Egoshooter) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Racing (Rennen) Aufwärts- oder Abwärts-Taste RTS (Strategie) ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die RPG (Rollenspiel) OK-Taste. - Seite 16 1. Menüebene 2./3. Menüebene Beschreibung Response Time Normal (Normal) ∙ Nutzer können die Reaktionszeit in (Reaktionszeit) jedem beliebigen Modus anpassen. Fast (Schnell) ∙ Wenn Anti-Bewegungsunschärfe aktiviert ist, wird die Reaktionszeit Fastest (Sehr schnell) ausgegraut. ∙ Nachdem Anti-Verschwimmen deaktiviert ist, muss die Reaktionszeit auf Schnell eingestellt werden.
- Seite 17 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top ∙ Nutzer können den Wecker in jedem (Wecker) (Position) (Links beliebigen Modus anpassen. oben) ∙ Drücken Sie nach Einstellung der Zeit die mittlere Taste zum Right Top Aktivieren des Timers. (Rechts oben) ∙...
-
Seite 18: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode User (Nutzer) ∙ Der Standardmodus ist Nutzer. (Pro Modus) ∙ Alle Elemente können vom Nutzer Reader (Lesen) angepasst werden. Cinema (Kino) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Designer Abwärts-Taste. -
Seite 19: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Nutzer können die Helligkeit im (Helligkeit) Nutzer-, RTS-, RPG- und Lesen- Modus anpassen. ∙ Die Helligkeit wird ausgegraut, wenn MPRT und HDCR aktiviert sind. Contrast 0-100 ∙ Nutzer können den Kontrast (Kontrast) in jedem beliebigen Modus anpassen. -
Seite 20: Navi Key (Navigation)
Navi Key (Navigation) 1. Menüebene 2. Menüebene Beschreibung Up / Down / Left OFF (Aus) ∙ Die Standardeinstellung / Right (oben/ der Aufwärts-Taste ist Brightness (Helligkeit) unten/ links/ „Spielemodus“. Game Mode (Spielemodus) rechts) ∙ Die Standardeinstellung Screen Assistance der Abwärts-Taste ist (Bildschirmhilfe) „Bildschirmhilfe“. - Seite 21 1. Menüebene 2. Menüebene Beschreibung Power Button OFF (Aus) ∙ Bei der Einstellung AUS können (Power-Taste) Benutzer die Power-Taste drücken, um den Monitor auszuschalten. Standby (Standby) ∙ Bei der Einstellung Standby können Benutzer die Power- Taste drücken, um das Bedienfeld und die Hintergrundbeleuchtung auszuschalten.
-
Seite 22: Spezifikationen
Spezifikationen Modell Optix G242/ Optix G242P/ Optix G272/ Optix G272P 23,8 Zoll (Optix G242/ Optix G242P) Größe 27 Zoll (Optix G272/ Optix G272P) Krümmung Bildschirmtyp Auflösung 1920 x 1080 @144Hz Seitenverhältnis 16:9 Helligkeit (Nits) 250 (typ.) Kontrastverhältnis 1000:1 Bildwiederholfrequenz 144Hz Reaktionszeit 1ms (MPRT) ∙... -
Seite 23: Betrieb
Modell Optix G242/ Optix G242P/ Optix G272/ Optix G272P Kensington-Schloss ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm 540.3 x 411.6 x 228.2 mm (Optix G242) 540.3 x 514.3 x 233.7 mm (Optix G242P) Abmessungen (B x H x T) 612.5 x 444.3 x 228.2 mm (Optix G272) -
Seite 24: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Optix G242/ Optix G242P Standard Auflösung HDMI 640x480 @60Hz @67Hz @72Hz @75Hz 720x400 @70Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1152x864 @75Hz 1280x720 @60Hz 1280x960 @60Hz 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz 640x350... - Seite 25 Optix G242/ Optix G242P Video-Timing- Modus Auflösung HDMI 1080P 1920x1080P @50Hz @60Hz @120Hz Optix G272/ Optix G272P Standard Auflösung HDMI 640x480 @60Hz @67Hz @72Hz @75Hz 720x400 @70Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1152x864 @75Hz 1280x720 @60Hz 1280x960...
- Seite 26 Optix G272/ Optix G272P Video-Timing- Modus Auflösung HDMI 480P 640x480P @60Hz 720x480P 1440x480P 576P 1440x576P @50Hz 1080P 1920x1080P @60Hz @120Hz Voreingestellte Anzeigemodi...
-
Seite 27: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 28: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 29 Taiwan: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 30: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 31 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 32: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
