Inhaltszusammenfassung für EuroLite STS-100

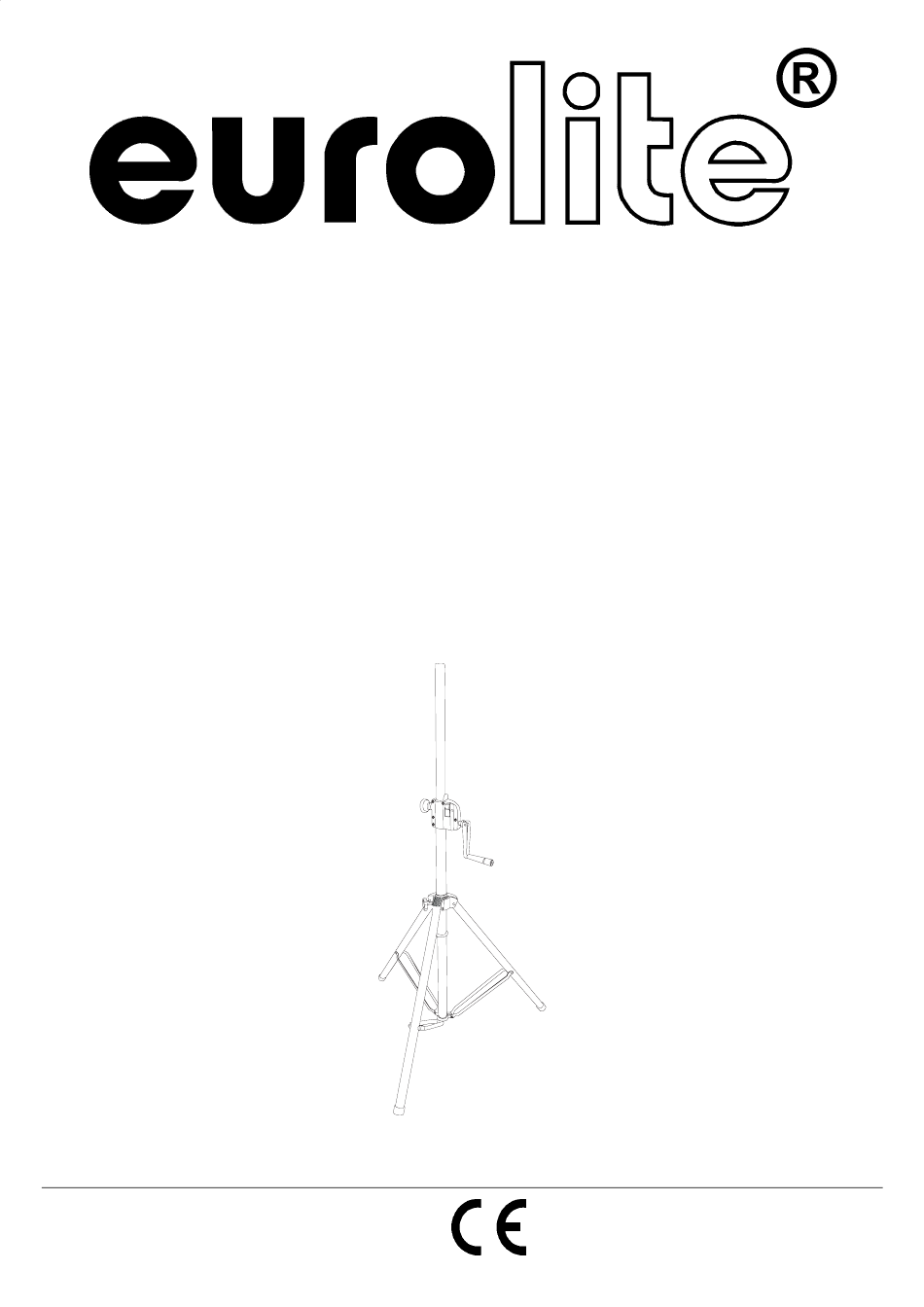

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL STS-100 Winch System Stand © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
OVERVIEW OF THE ELEMENTS ........................10 INSTALLATION .............................. 11 CLEANING AND MAINTENANCE ......................... 11 TECHNICAL SPECIFICATIONS........................12 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/12 60004150X23NXS_V_1_0.DOC... -
Seite 3: Einführung
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE STS-100 Kurbel Boxenhochständer entschieden haben. Nehmen Sie das Stativ aus der Verpackung. Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. -
Seite 4: Bestimmungsgemässe Verwendung
Vor dem Aus- und Einkurbeln der Rohre muss immer ein Sicherheitsbereich um das Stativ herum abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5 fachen maximalen Auszugshöhe entspricht. Ausgekurbelte Rohre müssen immer mit Sicherheitsschrauben gesichert werden! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. -
Seite 5: Lieferumfang
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Abstürzen verbunden. LIEFERUMFANG STS-100 Kurbel Boxenhochständer 1 Bedienungsanleitung ÜBERSICHT ÜBER DIE ELEMENTE (1) Feststellschrauben... -
Seite 6: Installation
INSTALLATION LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560-27 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. -
Seite 7: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Die Standfestigkeit der Stative überprüfen 2) Alle tragenden Teile auf Beschädigung und Materialermüdung prüfen... -
Seite 8: Danger To Life
- include every supplementay update with the original manual INTRODUCTION Thank you for having chosen a EUROLITE STS-100 Winch System Stand. Unpack your stand. Before you initially start-up, please make sure that there is no damage caused by transportation. Should there be any, consult your dealer and do not use the device. -
Seite 9: Operating Determinations
Raised tubes always have to be secured with fixation screws! Please consider that damages caused by manual modifications to the device are not subject to warranty. Keep away children and amateurs! OPERATING DETERMINATIONS This device is a lighting stand for installing e.g. spots or lighting effects. The carrying capacity of the stand must not exceed 35 kg. -
Seite 10: Delivery Includes
DELIVERY INCLUDES 1 STS-100 Winch System Stand 1 user manual OVERVIEW OF THE ELEMENTS (1) Fixation screws (2) Telescopic tube (3) Release (4) Winch housing (5) Winch handle (6) Stand tube (7) Legs 10/12 60004150X23NXS_V_1_0.DOC... -
Seite 11: Installation
INSTALLATION DANGER TO LIFE! Please consider the DIN 15560-27 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. -
Seite 12: Technical Specifications
4) All screws used for installing the devices or parts of the device have to be tighly connected and must not be corroded. 5) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension, trussing). 6) Mechanically moved parts like axles, eyes and others must not show any traces of wearing (e.g. material abrading or damages) and must not rotate with unbalances.
