5.4. Grafiken

Die Grafiken zeigen die Ausgangsleistung des Wechselrichters in
3D-Balkendiagrammen, außerdem zeigt das 3D-Balkendiagramm die
Schwankungen der Ausgangsleistung über einen voreingestellten
Zeitraum. Das 2D-Diagramm zeigt die Daten des Wechselrichters wie
Ausgangsleistung, Ausgangsstrom, Eingangsgleichspannung, Eingangsgleichstrom,
Eingangsleistung, Sonneneinstrahlung, Temperatur
A Schaltfläche
B Wechselrichterauswahl
5.4.1 3D- Modus

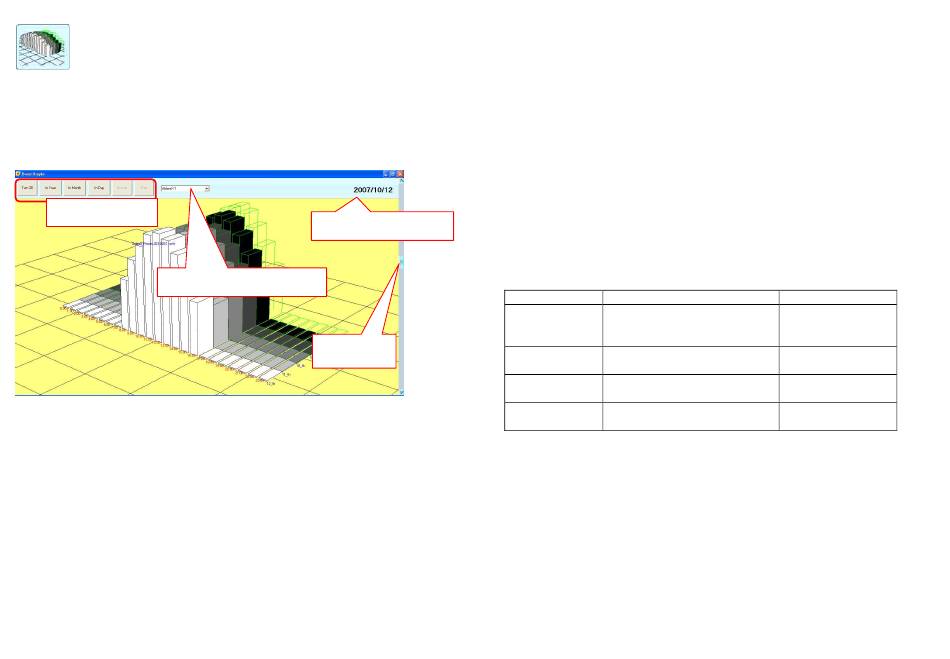

Das 3D-Balkendiagramm zeigt die Gesamtausgangsleistung des Wechselrichters
über einen voreingestellten Zeitraum dreidimensional an.
Bedienungsanleitung:
- mit gedrückter linker Maustaste das Fenster nach links oder rechts ziehen, um den
Blickpunkt der Kamera in Y-Richtung zu drehen.
- mit gedrückter linker Maustaste das Fenster nach oben oder unten ziehen, um den
Blickpunkt der Kamera in Z-Richtung zu bewegen.
Die Anzeige der aktuellen Zeit ist in weißer Farbe und wird dunkler, je weiter die
Zeitleiste nach links zurückgescrollt wird.
C Aktuelle Zeit
D
38
Wenn der Mauszeiger auf das gewünschte Objekt (d. h. aktuelle Zeit) gehalten wird,
wird sofort die Ausgangsleistung des Balkens angezeigt.
Beim Klicken mit der linken Maustaste auf das gewünschte Objekt (d. h. aktuelle Zeit)
zeigt das 3D-Balkendiagramm eine Schnittansicht zur Analyse der
Ausgangsleistungsänderung über einen voreingestellten Zeitraum.
Wird die linke Maustaste losgelassen, kehrt die ursprüngliche Ansicht zurück.
Beim Doppelklicken mit der linken Maustaste auf das gewünschte Objekt (d. h.
aktuelle Zeit) im Jahres-Modus wird der Jahres-Modus auf Monats-Modus geschaltet,
ein weiteres Doppelklicken mit der linken Maustaste schaltet den Monats-Modus auf
Tages-Modus.
Durch Klicken der rechten Maustaste und Ziehen des Fensters kann der Browser
vergrößert oder verkleinert werden.
A. Schaltfläche:
Schaltfläche Beschreibung
Wechsel zum Auf 2D-Modus klicken, um ein
2D-Modus detailliertes Echtzeitdiagramm
anzuzeigen.
Jahres-Modus jährliche Anzeige des
Balkendiagramms
Monats-Modus monatliche Anzeige des
Balkendiagramms
Tages-Modus tägliche Anzeige des
Balkendiagramms
B. Maschinenauswahl: Auswahl der Grafiken der entsprechenden Wechselrichter.
C. Aktuelle Zeit: Das gerade angezeigte Objekt.
D. Zeitbildlaufleiste:
Es gibt drei Modi, Jahres-Modus, Monats-Modus und Tages-Modus.
Im Jahres-Modus kann maximal ein Zeitraum von 5 Jahren dargestellt werden.
Im Monats-Modus kann maximal ein Zeitraum vom 12 Monaten und im Tages-Modus
kann maximal ein Zeitraum von 31 Tagen (variabel von 28 Tagen bis 31 Tagen)
dargestellt werden.
