Inhaltszusammenfassung für TP-Link TL-POE150S

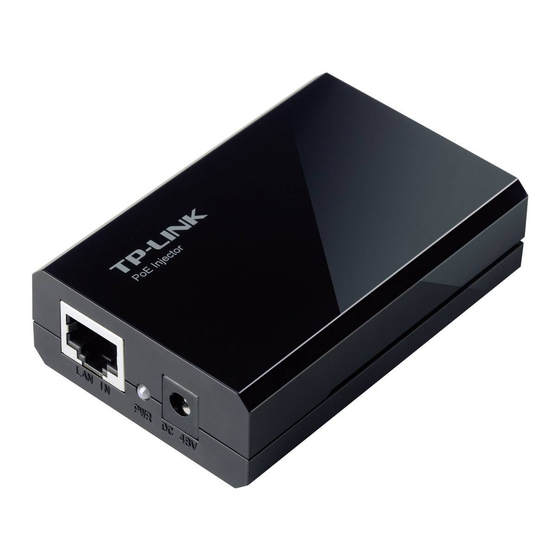

- Seite 1 Benutzerhandbuch TL-POE150S PoE-Versorgungsadapter Rev: 1.0.0 7106500764...
- Seite 2 COPYRIGHTS & WARENZEICHEN Spezifikationen können ohne vorherige Ankündigung geändert werden. ist ein eingetragenes Warenzeichen von TP-LINK TECHNOLOGIES CO., LTD. Andere Marken- und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer entsprechenden Halter. Keines der beschriebenen Teile darf ohne Erlaubnis von TP-LINK TECHNOLOGIES CO., LTD. in irgendeiner Form oder durch irgendein Mittel reproduziert oder gebraucht werden, wie beispielsweise Übersetzung, Transformation oder Adaption.
-
Seite 3: Fcc-Zertifizierung
FCC-ZERTIFIZIERUNG Dieses Gerät ist getestet worden und, gemä ß Teil 15 der FCC-Vorschriften, als den Beschränkungen eines digitalen Gerätes der Klasse B entsprechend befunden worden. Diese Einschränkungen sind dazu bestimmt, angemessenen Schutz gegen schädliche Störungen Benutzung Geschä ftsumfeld zu bieten. Dieses Gerät erzeugt und benutzt Funkfrequenzenergie, kann sie abstrahlen, und kann, falls es nicht gemä... - Seite 4 Das Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Konditionen: 1) Dieses Gerät sollte keine schädlichen Störungen verursachen. 2) Dieses Gerät muss mit jeglicher Störung, die es erfährt, umgehen können, auch Störungen durch unerwünschten Betrieb. CE-Warnung Dies ist ein Klasse-B-Produkt.
-
Seite 5: Inhaltsverzeichnis
INHALT Verpackungsinhalt ..............1 Kapitel 1. Einleitung ............... 1 1.1 Produktübersicht ............ 1 1.2 Eigenschaften ............2 Kapitel 2. Externe Komponenten .......... 3 Kapitel 3. Den PoE-Versorgungsadapter anschließen... 4 Anhang A: Spezifikationen ............ 7... -
Seite 6: Verpackungsinhalt
1.1 Produktübersicht Vielen Dank, dass PoE-Versorgungsadapter TL-POE150S gewählt haben. Der Power-over-Ethernet(PoE*)- Versorgungsadapter ist in der Lage, Strom über das Ethernetkabel zu einem Powered Device (PD*) oder zu einem PoE-Empfängeradapter zu liefern. Das Ethernetgerät kann mit Hilfe des TL-POE105S als Strombeschaffungseinrichtung (Power Sourcing Equipment, PSE*) arbeiten. -
Seite 7: Eigenschaften
drastisch senken. Ihr Netzwerk kann von der PoE-Technologie profitieren, da dies den normalen Arbeitsstatus Ihres Netzwerks sicherstellt, während die existierende Ethernetinfrastruktur abgesichert wird. *PoE: Diese Technologie beschreibt ein System, das neben den Daten auch elektrische Leistung zu entfernten Gerä ten ü... -
Seite 8: Kapitel 2. Externe Komponenten
Kapitel 2. Externe Komponenten POWER+DATA OUT: Schließen Sie das PD oder einen PoE-Empfängeradapter mit einem CAT5-UTP-Kabel an. LAN IN: Mit einem Netzwerkgerät DC 48V: Mit dem beigefügten (wie z.B. ein Switch oder Router) AC/DC-Adapter verbinden, der per CAT5-UTP-Kabel verbinden. dauerhaft 48V DC liefern kann. PWR: dauerhaft grün... -
Seite 9: Kapitel 3. Den Poe-Versorgungsadapter Anschließen
Kapitel PoE-Versorgungsadapter anschließen Sie können den PoE-Versorgungsadapter TL-POE150S mit PDs oder PoE-Empfängeradaptern verwenden, um Ihr Netzwerk um Orte zu erweitern, wo sich keine Stromleitungen oder Steckdosen befinden und Sie Geräte wie z.B. APs, IP-Kameras oder IP-Telefone usw. installieren mö chten. Die folgenden Schritte zeigen Ihnen, wie man den PoE-Versorgungsadapter korrekt anschließt. - Seite 10 CAT5 UTP Cable (Power & Data) 2. Wenn Gerät nicht unterstützt, wird PoE-Empfängeradapter benö tigt, um Energie und Daten, die aus einem einzigen UTP-Kabel kommen, zu trennen. Hier verwenden Beispiel einen TP-LINK-Empfängeradapter TL-POE10R. Sie können in diesem Fall folgende Topologie verwenden:...
- Seite 11 TL-POE150S TL-POE10R, wenn Sie Schema 2 verwenden. Ansonsten könnte Ihr Netzwerkgerä t zerstört werden. 2) Wenn Sie mehr Details über den wissen mö chten, TL-POE10R ziehen Sie bitte das Benutzerhandbuch des von unserer TL-POE10R Webseite http://www.tp-link.com zu Rate.
-
Seite 12: Anhang A: Spezifikationen
Anhang A: Spezifikationen Allgemein IEEE 802.3, IEEE 802.3u und IEEE Standards 802.3af Ausgangsleistung 15.4W (48V DC) PoE-Port 100BASE-TX / 10BASE-T, zweifach Ports verwendbarer Port LAN-Port Verkabelungstyp RJ45-CAT-5-UTP-Kabel Sicherheit & FCC, CE Emissionen Physikalisch und Umgebung Betriebstemperatur 0° C..40° C (32° F..104° F) Lagertemperatur -40°...
