- Seite 1 苏州万佳电器有限公司 Suzhou wanjia Electric Co.,Ltd DS23 User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
-
Seite 46: Produktname Und Modell

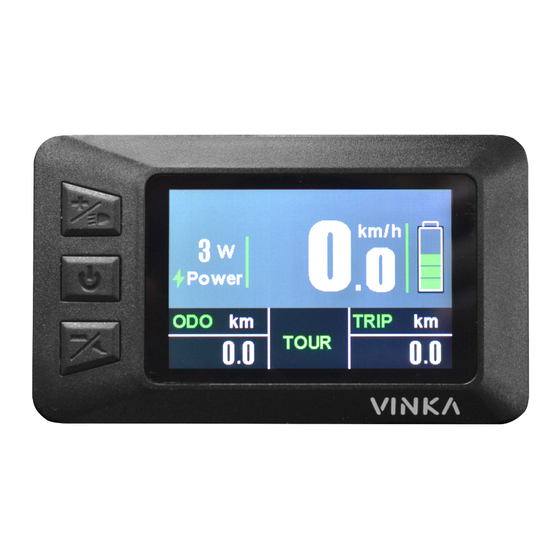

苏州万佳电器有限公司 Suzhou wanjia Electric Co.,Ltd 1. Produktname und Modell E-Bike Intelligentes TFT Display Modell: DS23 (ohne USB) 2. Spezifikationen • 36V Netzteil • Bemessungsbetriebsstrom: 28mA • Der maximale Arbeitsstrom: 30mA Leckstrom im ausgeschalteten Zustand: <1μA • • Betriebstemperatur: -20℃~ 60℃... -
Seite 47: Funktionszusammenfassung
苏州万佳电器有限公司 Suzhou wanjia Electric Co.,Ltd 4. Funktionszusammenfassung Das DS23-Display verfügt über viele Funktionen, um die Bedürfnisse des Benutzers zu erfüllen. Die angezeigten Inhalte sind wie folgt: • Smart Batterie SOC, Echtzeit-Spannung oder -Prozentsatz, optional • Intelligente Anzeige von Trip, ODO, RT-Geschwindigkeit, max. Geschwindigkeit, durchschnittliche Geschwindigkeit, Leistung und Reisezeit (Min.) - Seite 48 Suzhou wanjia Electric Co., 7. Installation Der DS23 kann an der linken Seite des Lenkers nahe am Griff montiert werden. Passen Sie den Winkel für eine gute Bildschirmansicht an. Unterbrechen Sie die Stromversorgung, bevor Sie die entsprechenden Anschlüsse zwischen Display und Controller anschließen.
- Seite 49 苏州 万佳 电器 有限公司 Suzhou wanjia Electric Co., Schiebehilfemodus ■ Die Schiebehilfe darf nur beim Schieben des E-Bikes verwendet werden. Beachten Sie die Verletzungsgefahr, wenn die Laufräder des Fahrrads während der Nutzung der Schiebehilfe-Funktion keinen Bodenkontakt haben. ◆ Beleuchtung ein- / ausschalten Um das Fahrradlicht einzuschalten, halten Sie die UP-Taste 1s lang gedrückt.
-
Seite 50: Batterieanzeige
苏州 万佳 电器 有限公司 Suzhou wanjia Electric Co., ◆ Batterieanzeige Die Standardspannung der Displaybatterie beträgt 36 V. Die segmentierten Spannungswerte sind 31,5 V – 32,5 V – 34,35 V – 36,03 V – 37,48 V – 39,46 V. Schnittstelle Batterie-SOC-Anzeige ◆... -
Seite 51: Allgemeines Die Einstellungen
苏州 万佳 电器 有限公司 Suzhou wanjia Electric Co., 9. Allgemeines die Einstellungen Drücken Sie die Power-Taste, um das Display einzuschalten. Um auf die Einstellungen zuzugreifen, halten Sie die Taste „ON/OFF“ und die Taste „DOWN“ gleichzeitig für 1 Sek. gedrückt. ■ Alle Einstellungen werden an einem stehenden Fahrrad ohne Geschwindigkeit durchgeführt. - Seite 52 苏州 万佳 电器 有限公司 ◆ Informationen zur Geschwindigkeitsbegrenzung Suzhou wanjia Electric Co., Der Geschwindigkeitsbegrenzungswert dient nur zu Ihrer Information und kann nicht eingestellt werden ◆ LCD-Helligkeit Informationen zur Geschwindigkeitsbegrenzung LCD-Helligkeit bezieht sich auf die Einstellungen der Hintergrundbeleuchtung. Der einstellbare Bereich ist Level 1, Level 2, Level 3, Level 4, Level 5. Level 1 ist am dunkelsten, Level 3 ist Standard und Level 5 ist am hellsten.
-
Seite 53: Trip-Löschen-Funktion
苏州 万佳 电器 有限公司 ◆ Auswahl der Unterstützungsstufe Suzhou wanjia Electric Co., Betätigen Sie im eingeschalteten Zustand die UP/DOWN-Taste auf der Hauptoberfläche, um den Gang zu erhöhen oder zu verringern. Servogetriebe verfügt über Anzeigestile, über Benutzerkonfigurationsseite umgeschaltet werden kann. Der Standardstil, der in diesem Instrument verwendet wird, ist der Typ C-4: Typ A: OFF、ECO、TOUR、BOOST Typ B: OFF、ECO、TOUR、BOOST、AUTO... - Seite 54 苏州 万佳 电器 有限公司 Suzhou wanjia Electric Co., Qualitätssicherung und Garantieumfang Ⅰ Garantie Die Garantie gilt nur für Produkte, die unter normalen Nutzungsbedingungen verwendet werden. Die Gewährleistung gilt 24 Monate ab Versand bzw. Übergabe an den Kunden. Ⅱ Andere Folgende Fälle gehören nicht zum Garantieumfang: Das Display wird abgerissen.
-
Seite 55: ②Auslaufdiagramm, Das Mit Dem Display Geliefert Wird
3. Ändern Sie keine Systemparameter, um Parameterstörungen zu vermeiden. 4．Lassen Sie den Fehler reparieren der auf dem Display mit Fehlercode angezeigt wird. ■ Diese Bedienungsanleitung ist eine universelle Version für das VINKA DS23 Display. Softwarespezifisch, Versionen dieser Anzeige können unterschiedlich sein. Bitte... - Seite 56 苏州 万佳 电器 有限公司 Suzhou wanjia Electric Co., Angehängte Liste 1: Fehlercodedefinition Fehlercode Definition Drehmoment Null Fehler Drehmomentbereich Drehmomentsensorfehler Gangsensorfehler Geschwindigkeitssensorfehler Trittfrequenzfehler PCB-Übertemperaturwarnung PCB-Übertemperaturfehler PCB-Sensorfehler Motor-Übertemperatur-Warnung Fehler bei Motorübertemperatur Flash-Fehler Kommunikation verloren LORA-Kommunikation verloren Kommunikations-CRC-Fehler Motor-EST-Fehler Motor-Überspitzenstrom Motorverlustphase Motor-Über-Gleichstrom Batterieüberspannung Batterie niedrige Spannung Batterie über Strom Batterieversionsfehler...
