INSTRUKCJA OBSŁUGI

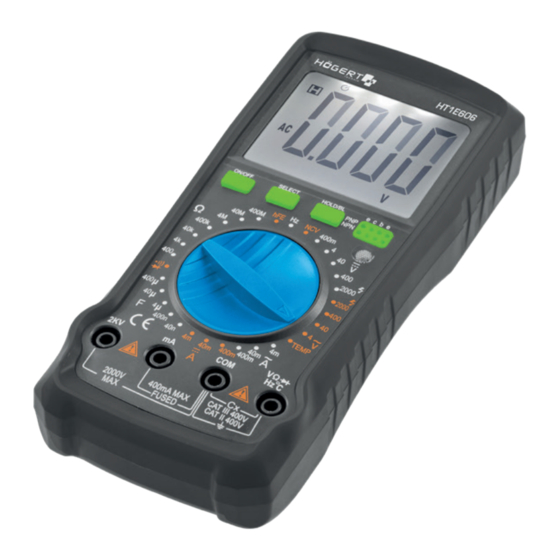

CYFROWY MIERNIK UNIWERSALNY HT1E606
Dziękujemy za zakup naszego produktu. Wyprodukowany zgodnie z
wysokim standardem produkt zapewni lata bezproblemowej pracy pod
warunkiem stosowania zgodnie z instrukcją i odpowiednio utrzymany.
SPIS TREŚCI
1.
Informacje ogólne
2.
Ogólne warunki bezpieczeństwa
3.
4.
4.2. Pomiar napięcia U DC/AC
4.3. Pomiar natężenia I DC/AC
4.5. Test pojemności
4.6. Test częstotliwości
4.7. Test temperatury
4.8. Test ciągłości
4.9. Test tranzystora hFE
5.
6.
6-2.
Wymiana bezpiecznika
6-3.
Konserwacja
OCHRONA ŚRODOWISKA
Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia
elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają
substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu
zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania
zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk
w innej formie.
1. INFORMACJE OGÓLNE
Urządzenie jest przeznaczone do użytku zarówno w prywatnych gospodarstwach domowych jak i zastosowaniach komercyjnych.
Multimetr cyfrowy HT1E606 to innowacyjny, wydajny, niezawodny, w pełni funkcjonalny przyrząd zasilany bateriami, z funkcją
pomiaru napięcia prądu stałego i zmiennego aż do 2000V, pomiaru bezdotykowego NCV oraz temperatury, z dużym ekranem LCD
pokazującym 4000 znaków.
Miernik jest wyposażony w obwód zabezpieczający przed przeciążeniem, który może być używany do pomiaru napięcia stałego i prze-
miennego, prądu przemiennego i stałego, rezystancji, pojemności, częstotliwości, przewodów pod napięciem, napięcia akumulatora,
bezdotykowego wykrywania napięcia prądu zmiennego NCV, ciągłość diod i obwodów.
Wszelkie inne sposoby użytkowania nie są zamierzone i mogą prowadzić do uszkodzenia mienia lub nawet obrażeń ciała. Urządzenie
należy używać wyłącznie zgodnie z niniejszą instrukcją obsługi. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia
spowodowane użytkowaniem niezgodnym z przeznaczeniem. Urządzenie nie jest przyrządem pomiarowym w rozumieniu ustawy
"Prawo o pomiarach".
2. OGÓLNE WARUNKI BEZPIECZEŃSTWA
W zakresie właściciela i użytkownika jest przeczytanie, zrozumienie i przestrzeganie poniższych zasad:
WAŻNE: Proszę przeczytać tą instrukcję uważnie. proszę zwrócić szczególną uwagę na wymogi bezpiecznego użytkowania,
ostrzeżenia i uwagi. używać produkt prawidłowo i z uwagą do celów, do których został przeznaczony. nieprzestrzeganie tego
może spowodować uszkodzenie i/lub uszczerbek zdrowia i spowoduje utratę gwarancji. proszę przechowywać instrukcję w
bezpiecznym miejscu w celu dalszego używania. przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.
• Proszę wykorzystywać urządzenie jedynie dla celu, jaki został przewidziany dla urządzenia.
• Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie
zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi.
• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze
wyłączyć.
• Należy regularnie sprawdzać, czy urządzenie nie jest uszkodzone. W razie wykrycia uszkodzenia należy przestać korzystać z
urządzenia.
Adres producenta/ Adresse des Herstellers/ Manufacturer's Address/ Адрес производителя
GTV Poland Sp. z o.o. Sp. k., ul. Przejazdowa 21, 05-800 Pruszków www.hoegert.com
