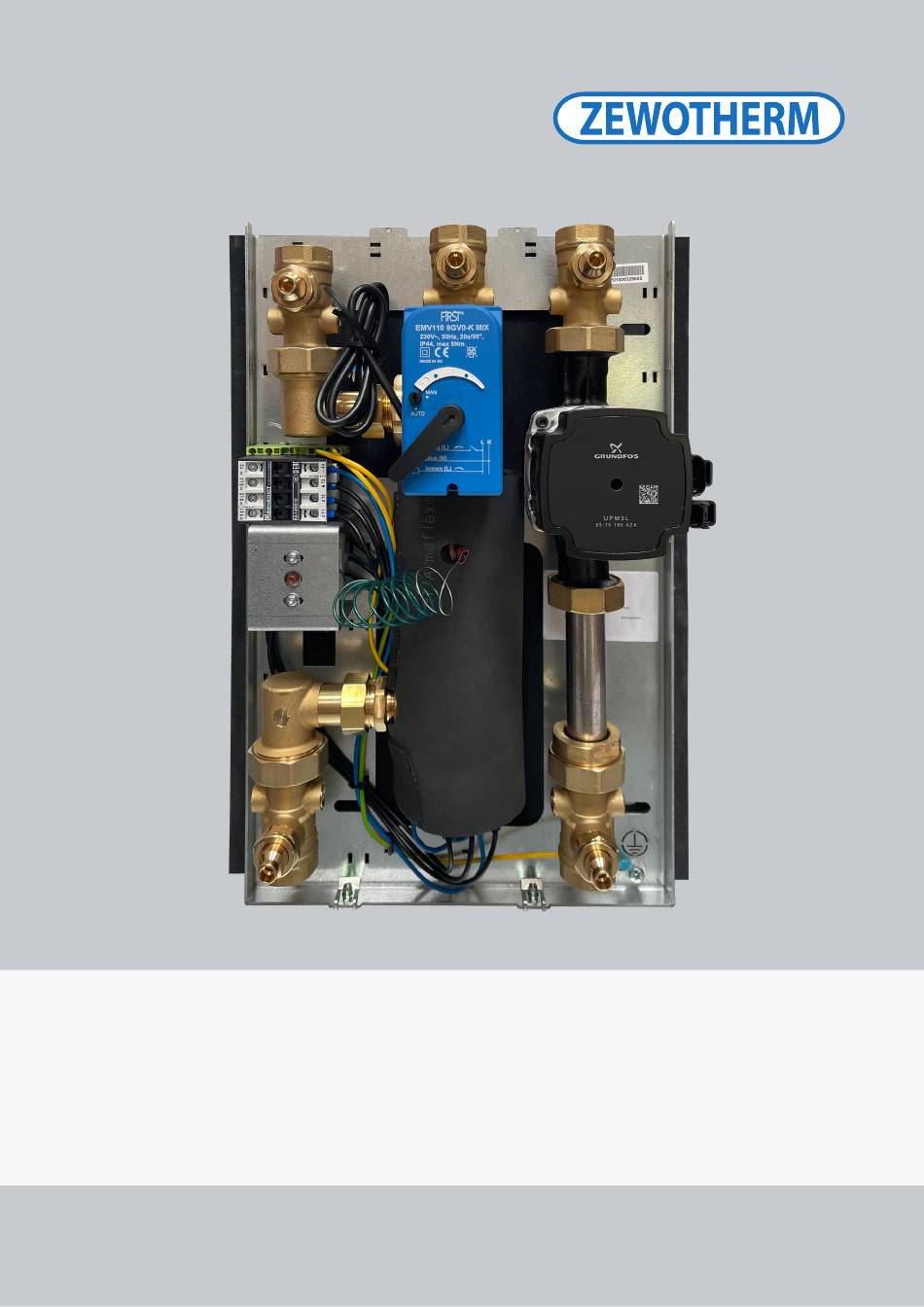

- Seite 1 Montage- und Betriebsanleitung ZEWO Hydraulikstation «LAMBDA» DN 25 Energie. Bewusst. Leben.
- Seite 2 © 2021 Zewotherm GmbH Die in diesem Dokument enthaltenen Informationen sind Eigentum des Herstellers. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.Techni- sche Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
4.2 Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) ............... 14 Lieferumfang [Fachmann] ..............................15 5.1 Ersatzteile Hydraulikstation DN 25 ..............................15 Technische Daten .................................. 17 6.1 Druckverlust- und Pumpenkennlinie DN 25 ..........................19 Entsorgung .................................... 19 © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 4: Allgemeines
Das Produkt entspricht den relevanten Richtlinien und ist daher mit dem CE-Kennzeichen versehen. Die Konformitäts- erklärung kann beim Hersteller angefordert werden. Verwenden Sie ausschließlich Original-Zubehör in Verbindung mit der Hydraulikstation. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 5: Sicherheitshinweise
• Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt. • Verwenden Sie ein mineralölfreies Schmiermittel auf Silikon- oder Polyalkylenbasis, wie z. B. Unisilikon L250L und Syntheso Glep 1 der Firma Klüber oder Silikonspray. © ZEWOTHERM GmbH /Stand: November 2021... -

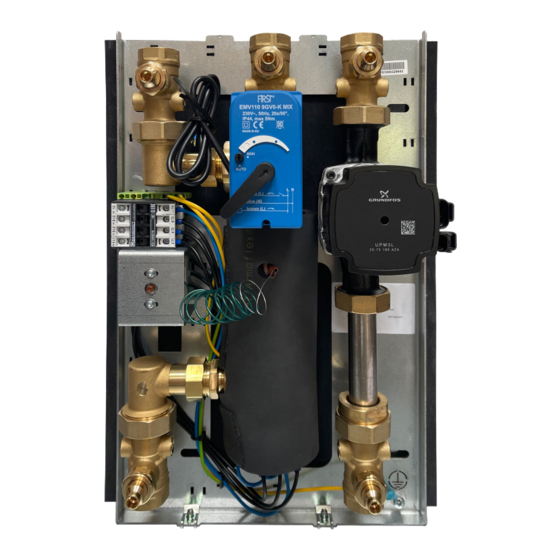

Seite 6: Produktbeschreibung
Heizungspumpe Rücklauf-Rohr mit integrierter Schwerkraftbremse Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Rücklauf ) Rücklauf zur Wärmepumpe Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Vorlauf ) Vorlauf von der Wärmepumpe Durchlauferhitzerpatrone Schutztemperaturbegrenzer 3-Wege Ventil mit Stellmotor © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 7: Funktion
Komfort aufrecht zu erhalten. Um ein Überhitzen des Durchlauferhitzers zu verhindern, ist ein Schutztemper- aturbegrenzer (STB) verbaut, der im Notfall die elektrische Verbindung mechanisch trennt. Einsatzgebiet: • Abfedern von Lastspitzen im Verbraucherkreis • Luft-Wasser-Wärmpumpen, bei sehr niedrigen Außentemperaturen © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 8: Pumpe [Fachmann]
Sie kann gewechselt und gewartet werden, ohne dass das Wasser des Heizungskreises abgelassen werden muss. Absperren der Pumpe: Drehen Sie die Kugelhähne im Vorlauf (A-1,A-2) zu. Trennen Sie den WP-Regler vom Strom. Ziehen Sie die Netz- sowie PWM-Leitung von der Pumpe ab. Sie können die Pumpe jetzt ausbauen. © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 9: Durchlauferhitzer [Fachmann]
Umständen zu vermeiden. Ein ausreichender Volumenstrom des Heizungswassers ist sicherzustellen. Bei Unterbrechung der Durchströmung muss der elektrische Stromkreis unmit- telbar unterbrochen werden. Temperaturgrenze: Die maximal zulässige Dauertemperatur beträgt 90 °C. Ein Betrieb des Durchlauferhitzers ohne STB unbedingt zu vermeiden. © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 10: Anschluss Des Durchlauferhitzers [Fachmann]
Die Armaturen und die Pumpe können während des Betriebs bis zu 85 °C heiß werden. • Die Isolierschale muss während des Betriebs geschlossen bleiben. Anschluss/contact (P2) = 3000 W Anschluss/contact (P1) = 2600 W Anschluss/contact (P3) = 3200 W © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 11: Schutztemperaturbegrenzer [Fachmann]
Achten Sie bei anschließender Montage auf die korrekte Stellung des Kükens. Spezifikationen Stellmotor: • 3-Punkt Ansteuerung • Leistungsaufnahme: 230 V, 50 Hz • Stromaufnahme: 5 VA • Drehmoment: max. 5 Nm • Laufzeit: 20 s / 90 © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 12: Montage Und Installation [Fachmann]
4.1 Montage der Hydraulikstation und Inbetriebnahme Vor der Montage muss die weiße Haube der Station demontiert werden. Drehen Sie dazu die zwei Schrauben (Innen- sechsrund) an der Unterseite heraus (siehe Abbildung) und entfernen Sie die Haube. © ZEWOTHERM GmbH /Stand: November 2021... - Seite 13 Ziehen Sie die Schrauben fest, so dass die Isolierung an den Seiten an der Wand aufliegt, siehe Abbildung links. HINWEIS Einbauposition Die Hydraulikstation muss senkrecht eingebaut werden, sodass die elektrischen Anschlüsse des Durchlaufer- hitzers nach unten zeigen. © ZEWOTHERM GmbH /Stand: November 2021...
-
Seite 14: Zubehör: Schneidringverschraubung (Nicht Im Lieferumfang Enthalten)
Gehäuse der Schneidringverschraubung hinein. Schrauben Sie die Überwurfmutter zunächst handfest an. Ziehen Sie die Überwurfmutter mit einer ganzen Umdrehung fest an. Um den Dichtring nicht zu be schädigen, sichern Sie hierbei das Gehäuse der Schneidringverschraubung gegen Verdrehen. © ZEWOTHERM GmbH /Stand: November 2021... -
Seite 15: Lieferumfang [Fachmann]
Die Anbindung an die Heizungsinstallation kann schnell, druckdicht und lötfrei durch optional erhältliche Schneidringver- schraubungen erfolgen. HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich im oberen Bereich auf der Rückplatte. 5.1 Ersatzteile Hydraulikstation DN25 © ZEWOTHERM GmbH /Stand: November 2021... - Seite 16 Schutz-Temperaturbegrenzer (STB), 3-polig, 30 A, 400 V, Abschalttemperatur 85 °C N00175 Halteplatte für WP-Beladestation, 510 x 320 mm, inkl. Muttern und Schrauben zur N00176 Befestigung der Station, inkl. Haltebügel für STB Abdeckhaube mit Isolierung für WP-Beladestation, weiß N00183 © ZEWOTHERM GmbH /Stand: November 2021...
-
Seite 17: Technische Daten
Vorlauf Verbraucher A-1, A-2 Rücklauf Verbraucher A-3 1“ IG Vorlauf Wärmepumpe C-2 Rücklauf Wärmepumpe: D-2 1“ IG Technische Daten Öffnungsdruck Rückflussverhinderer im Rücklaufrohr 150 mmWS Werkstoffe Armaturen Thermokugelhähne: Messing Rücklaufrohr: Stahl Dichtungen AFM 34 Abdeckhaube Polystyrol © ZEWOTHERM GmbH /Stand: November 2021... - Seite 18 Hydraulikstation DN 25 (1“) Maximaler Druck 6 bar Maximale Temperatur 85 °C KVS-Wert [m3/h] Elektrische Leistung Heizpatrone 8,8 kW Stellzeit Stellmotor 20 s / 90° © ZEWOTHERM GmbH /Stand: November 2021...
-
Seite 19: Druckverlust- Und Pumpenkennlinie Dn 25
Sie es zurückgeben. Batterien und Akkus müssen vor der Entsorgung des Produkts aus- gebaut werden. Je nach Produktausstattung (mit zum Teil optionalem Zubehör) können ein- zelne Komponenten auch Batterien und Akkus enthalten. Bitte beachten Sie hierzu die auf den Komponenten angebrachten Entsorgungssymbole. © ZEWOTHERM GmbH /Stand: November 2021... - Seite 20 Modifikationenvorbehalten. Keine Haftung für Irrtümer und Druckfehler. Alle Rechte vorbehalten. Stand: November 2021 ZEWOTHERM GmbH . Konrad-Zuse-Ring 34-41 . 53424 Remagen Tel.: (0 26 42) 90 56 0 . Fax: (0 26 42) 90 56 19 . info@zewotherm.de www.zewotherm.de...
