> SCHOOLAIR-V-2L
SCHOOLAIR-V-2L
ZU- UND ABLUFTGERÄT MIT UMSCHALTMÖGLICHKEIT
AUF SEKUNDÄRLUFTBETRIEB, INKLUSIVE
KREUZSTROM-WÄRMERÜCKGEWINNER UND
WÄRMEÜBERTRAGER ZUM VERTIKALEN EINBAU AN
DER FASSADE
Anschlussfertiges dezentrales Lüftungsgerät zur komfortablen
Raumtemperierung sowie Be- und Entlüftung von Räumen wie z. B. Unterrichts-
oder Besprechungsräumen und Kindertagesstätten
Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer
Ventilatorleistung, nach EN 13779 SFP = 1
Kreuzstrom-Wärmerückgewinner (Rückwärmzahl 52 %)
Hocheffizienter Wärmeübertrager zum Heizen als 2-Leiter-System
Anschluss des Wärmeübertragers raumseitig rechts
Kondensatwanne mit oder ohne Kondensatanschluss
Ganzjährige Nutzung der Wärmerückgewinnung optional
Reduzierung der Feinstaub- und Pollenbelastung durch integrierte Luftfilter
nach VDI 6022 – Filterklasse ISO ePM1 65 % und Abluft ISO Coarse 50 %
Werkzeugloser Filterwechsel
Motorisierte Absperrklappen, stromlos geschlossen
Montage während des Schulbetriebs möglich
Optionale Ausstattung und Zubehör
Speziell auf dezentrale Lüftungsgeräte ausgelegte und modular
aufgebaute Regelung FSL-CONTROL III
Holzverkleidung als Raumlösung in diversen Farben inklusive TROX
Lüftungsgittern für Zu- und Abluft (Selbstbausatz)
Verwandte Anleitungen für Trox Technik SCHOOLAIR-V-2L
Inhaltszusammenfassung für Trox Technik SCHOOLAIR-V-2L

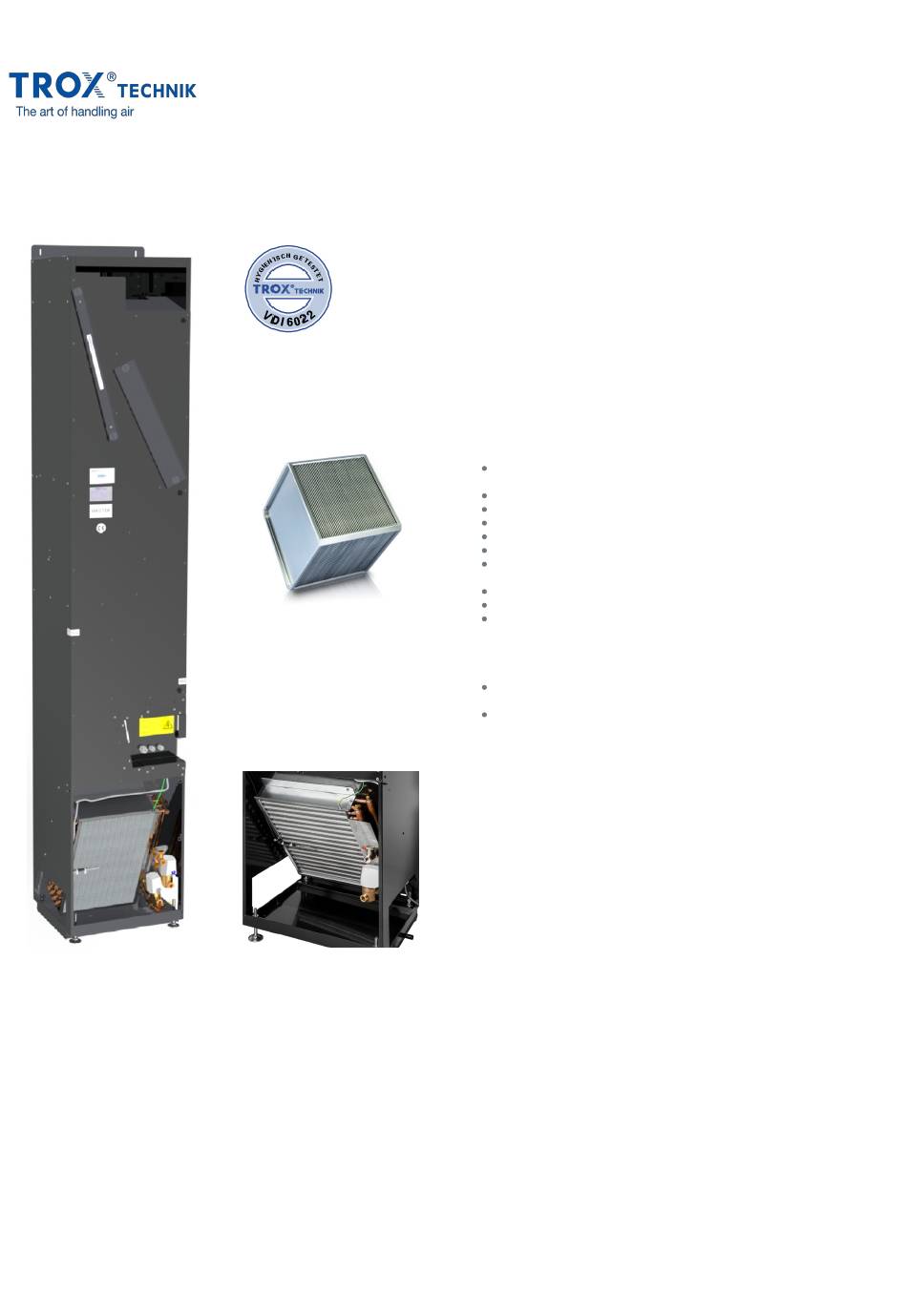

- Seite 1 Home > PRODUKTE > Dezentrale Lüftung > Vertikale Brüstungsgeräte > SCHOOLAIR-V-2L SCHOOLAIR-V-2L ZU- UND ABLUFTGERÄT MIT UMSCHALTMÖGLICHKEIT AUF SEKUNDÄRLUFTBETRIEB, INKLUSIVE KREUZSTROM-WÄRMERÜCKGEWINNER UND WÄRMEÜBERTRAGER ZUM VERTIKALEN EINBAU AN DER FASSADE GEPRÜFT NACH VDI 6022 Geprüft nach VDI 6022 Anschlussfertiges dezentrales Lüftungsgerät zur komfortablen Raumtemperierung sowie Be- und Entlüftung von Räumen wie z.
-
Seite 2: Allgemeine Informationen
Regler beinhalten die Parameter der Standardregelung für einen Betrieb gemäß unserer Regelungsbeschreibung. Schullüftungsgerät – vertikaler Einbau – Mastergerät Brüstungslüftungsgerät TROX SCHOOLAIR-V-2L mit Zu- und Abluftfunktion, Wärmerückgewinnung und Umschaltmöglichkeit auf Sekundärluftbetrieb (luftqualitätsabhängig) sowie Heizfunktion zum Einbau senkrecht an der Fassade: Gerätegehäuse aus verzinktem Stahlblech, Deckel und Blechverbindungen über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben, alle notwendigen internen... - Seite 3 geräteinternen CO2-Sensor) innerhalb der zuvor definierten Grenzwerte liegt. Dazu werden die Außenluftklappen zugefahren, die selbsttätige Sekundärluftklappe öffnet sich, und der Abluftventilator wird abgeschaltet Im Gerät enthaltene elektrische Komponenten komplett verdrahtet mit FSL-CONTROL III, Regelkomponenten werden im Gerät integriert. Kabel zum bauseitigen Anschluss (Anschluss nicht Lieferumfang TROX) der Spannungsversorgung (L, N, PE) mit Aderendhülsen ca.
- Seite 4 und Sekundärluftbetrieb um. werden bei Stromausfall die Außenluft- und Fortluftklappe zugefahren. Hierzu Zum Brandschutz, Frostschutz und zur Vermeidung von Zugluft besitzen die Stellantriebe einen Energiespeicher. fassadennah in den Raum. Durch die Induktionswirkung werden die Die Zuluft strömt mit mittlerer Geschwindigkeit von 1,0 – 1,5 m/s Geschwindigkeiten bereits kurz nach dem Lufteintritt in den Raum abgebaut.
- Seite 5 9 Kondensatwanne 10 Anschlusskabel Versorgungsspannung 11 Regelventil 12 Rücklaufverschraubung 13 Revisionsdeckel Regelung 14 Abluftfilter ISO Coarse 50 % 15 Außenluftfilter ISO ePM1 65 % 16 Dichtung zur Fassade 17 Außenlufttemperaturfühler (optional) 18 Befestigungslöcher unten SEH Fortluft Einzelraum SET Abluft Einzelraum SRO Außenluft Einzelraum SRS Zuluft Einzelraum SEC Sekundärluft (optional)
- Seite 6 Regelungsbeschreibung. Schullüftungsgerät – vertikaler Einbau – Mastergerät Abluftfunktion, Wärmerückgewinnung und Umschaltmöglichkeit auf Sekundärluftbetrieb Brüstungslüftungsgerät TROX SCHOOLAIR-V-2L mit Zu- und (luftqualitätsabhängig) sowie Heizfunktion zum Einbau senkrecht an der Fassade: Blechverbindungen über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben, alle Gerätegehäuse aus verzinktem Stahlblech, Deckel und notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet, interne Elektrokabeldurchführungen abgedichtet,...
- Seite 7 Anschluss von Reihenklemmen Typ Wago 260 für den bauseitigen Digitalen Eingängen DI Digitalen Ausgängen DO Master-Slave-Verbindung RS485 GLT-Anbindung (optional) RS485 Raumbediengerät RJ45-Buchse als Servicezugang zur Bedienoberfläche Einzelraumregelung im Gerät angeordnet (die Raum-Ist- Temperatur wird am Raumbediengerät Folgende Fühler werden zur Steuerung der erfasst): Raumluftqualitätssensor CO2 Zulufttemperaturerfassung nach dem Wärmeübertrager...
- Seite 8 42 digitale bzw. analoge Ein- und Ausgänge Als Flashspeichermedium ist eine MicroSD-Karte mit mind. 2 GB Speicherplatz integriert. Dort werden die Trenddaten gespeichert und sind über die RJ45- Servicebuchse abrufbar Werkseitig mit speziell für dezentrale Lüftungsgeräte entwickeltem Softwarepaket für Mastergeräte ausgestattet. Die Software ermöglicht eine einfache Master-Slave-Kommunikation über Modbus RTU Es können bis zu 10 Slavegeräte an ein Mastergerät angeschlossen werden Die Software stellt 3 Betriebsmodi (Aus, Automatik und Handbetrieb), 3 Betriebsarten (Anwesend, Abwesend und Standby) und 4...
- Seite 9 Je Raum wird mindestens ein Raumtemperatursignal benötigt. Es stehen von TROX diverse Varianten an Raumbediengeräten zur Verfügung, wahlweise mit oder ohne Stufenschaltung. Zusätzlich bieten wir einen Raumtemperaturfühler RTF ohne Bedienelemente an. Alternative bauseitige Raumbediengeräte müssen über eine Buskommunikation aufgeschaltet werden Raumbediengeräte mit Stufenschalter für Aufputzmontage: Raumbediengerät mit Stufenschaltung, Typ Honeywell, Aufputzmontage Lose als Beistellteil mitgeliefert, mit Raumtemperaturfühler, Sollwertversteller (blau oder weiß), Übersteuerungstaste, LED und 3-Stufenschalter sowie Aus...
- Seite 10 Raumbediengerät ohne Stufenschalter und ohne Sollwertsteller, Typ Thermokon, Unterputzmontage, Schalterprogramm Gira E2 Lose als Beistellteil mitgeliefert, mit Modusanzeige und Taster, Sensor NTC 20 kΩ , Schutzart: IP 20 Weitere Schalterprogramme auf Anfrage Elektromotorischer Ventilstellantrieb: Als Alternative zum standardmäßig installierten thermoelektrischen Stellantrieb 1 ×...
- Seite 11 Inbetriebnahme/Parametrisierung der dezentralen Lüftungsgeräte mit Anbindung an die Gebäudeleittechnik Sichtprüfung der bauseits vorgenommenen Geräteanschlüsse auf Übereinstimmung mit den jeweiligen Einbauvorgaben aus der Installations- und Konfigurationsanleitung: Luftanschlüsse; Heizungs-/Kälteanbindung; Elektroanschlüsse; Einbindung in die installierte Geräteverkleidung; Anschlüsse externer Teilnehmer; Anschlüsse der Gebäudeleittechnik Prüfung und gegebenenfalls Anpassung der im Werk voreingestellten Projektparameter im Hinblick auf kundenspezifische Anpassungen Funktionsprüfung der einzelnen Komponenten (Stellglieder, Ventilatoren, Ventile, Klappen, Sensoren) Überprüfung der projektspezifischen Regelfunktionen inklusive eventueller Sonderfunktionen wie z.
- Seite 12 Keine Eintragung: ohne T mit 9 Schnittstelle Keine Eintragung: ohne MT mit Modbus TCP MR mit Modbus RTU BI mit BACnet IP BM mit BACnet MS/TP 10 Luftqualitätsfühler, nur Master Keine Eintragung: ohne C mit CO -Sensor V mit VOC-Sensor 11 Zulufttemperaturfühler Z mit 12 Außenlufttemperaturfühler, nur Master...
- Seite 13 Bestellbeispiel: SCHOOLAIR-V-2/KO/397×2160×359/C3-MA-T/C/Z/A/HV-R-0.40 SCHOOLAIR-V vertikales Brüstungslüftungsgerät mit 2-Leiter-Wärmeübertrager ohne Kondensatablauf mit FSL-CONTROL III in Masterausführung mit Echtzeituhr mit CO -Sensor mit Zulufttemperaturfühler mit Außenlufttemperaturfühler HV-R-0.40 mit Durchgangsventil (Heizkreis) kvs 0,40 und Rücklaufverschraubung Abmessungen, Produktdetails...
- Seite 14 Einbau und Inbetriebnahme Aufstellung auf dem Fußboden vor der Außenwand Ausgleich von Rohbautoleranzen über die 4 Justierfüße (+40 mm) Befestigungswinkel an der Geräteoberseite sowie 2 Befestigungspunkte unterhalb des Wärmeübertragers zur Verschraubung mit dem Baukörper Verbindung zur Außenluftansaugung bzw. Fortluftausblasung erfolgt über 2 kundenseitig, in der Fassade bzw. Außenwand vorgesehene Lüftungsöffnungen, empfohlenerweise mit Gefälle nach außen Abuft) Freier Querschnitt der Lüftungsöffnungen mindestens 0,031 m²...
-
