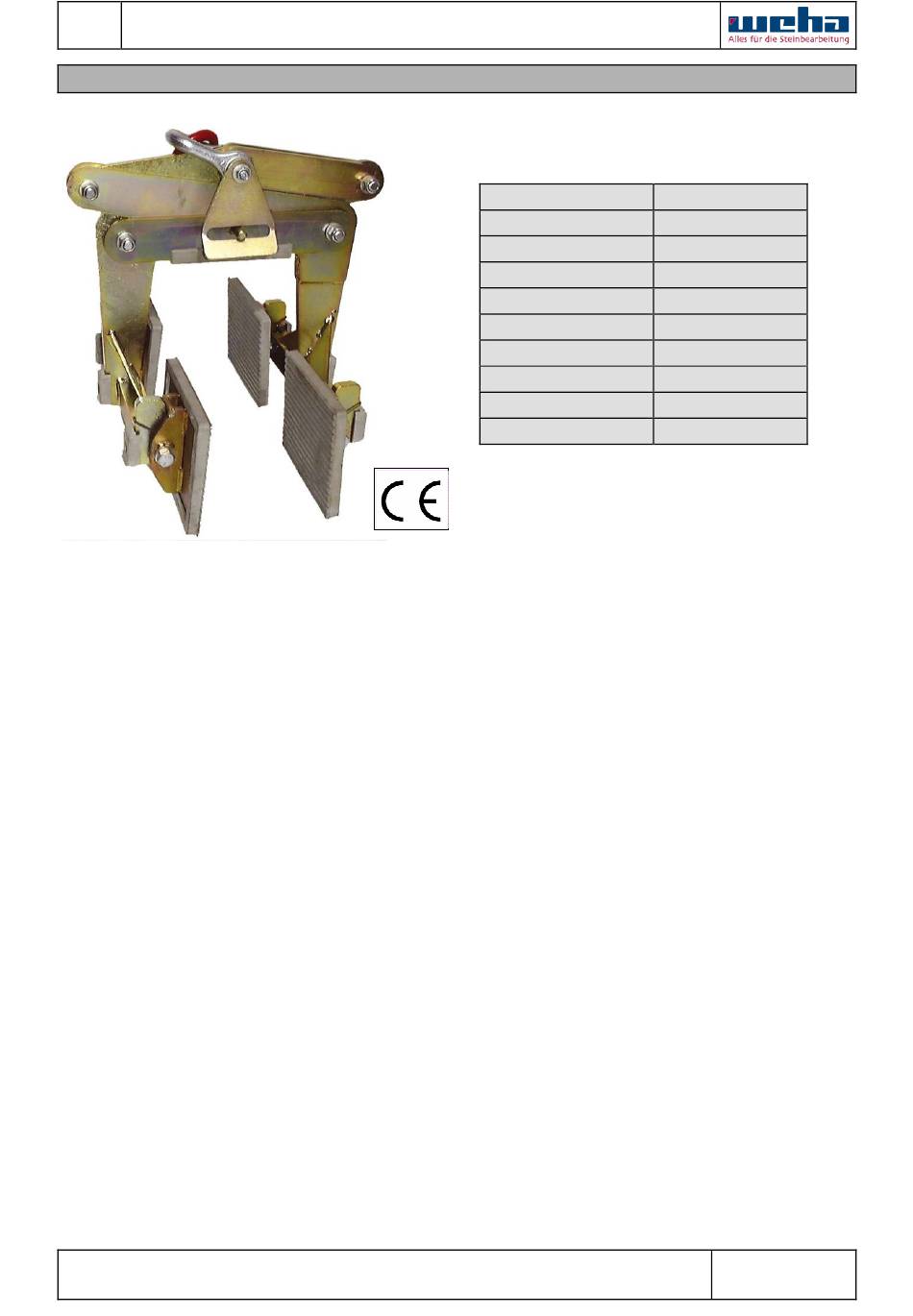

Abbildung 1 Gesamtansicht Plattengreifer R 1500
1
Kontakt ...................................................................................................................................................... 2
2
Konformitätserklärung ............................................................................................................................ 2
3
Erläuterung der Symbole und Warnhinweise ....................................................................................... 2
3.1
Warnhinweise an dem Plattengreifer R 1500 ........................................................................................................................ 2
3.2
Symbole in der Bedienungsanleitung ................................................................................................................................... 3
4
Bestimmungen für den Einsatz des Plattengreifers R 1500 ................................................................ 3
4.1
Anwendungsbereich des Plattengreifers R 1500 .................................................................................................................. 3
4.2
Unsachgemäßer Einsatz ........................................................................................................................................................ 3
4.3
Sicherheitsvorschriften .......................................................................................................................................................... 4
4.4
Typenschild ............................................................................................................................................................................. 4
5
Montage .................................................................................................................................................... 5
5.1
Lieferumfang ........................................................................................................................................................................... 5
5.2
Entfernen der Transportverpackung ..................................................................................................................................... 5
5.3
Montageanleitung ................................................................................................................................................................... 5
6
Bedienungsanleitung der Plattengreifer R 1500 ................................................................................... 5
6.1
Vorbereitung der Plattengreifer R 1500 ................................................................................................................................. 5
6.2
Transport mit dem Plattengreifer R 1500 .............................................................................................................................. 6
7
Wartung ..................................................................................................................................................... 7
8
Stückliste .................................................................................................................................................. 7
File: N:\Bedienungsanleitungen aktuell\WG800\Plattengreifer\Bedienungsanleitung Plattengreifer R 1500
104543 Stand 09_2015
Version / Erstellt am: 04/ 23.11.2010
Bedienungs- und Betriebsanleitung
Plattengreifer R 1500
Inhaltsverzeichnis
Bezeichnung
Artikelnummer
Maschinen / Seriennummer
Baujahr
Tragkraft
Eigengewicht
Greifweite
Greiffläche
Höhe
Höhe gestreckt
Plattengreifer R 1500
104543
1.500 kg
42 kg
20 - 200 mm
200 x 170 mm
640
850
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für weha R 1500
Inhaltszusammenfassung für weha R 1500
-
Seite 1: Inhaltsverzeichnis
Erläuterung der Symbole und Warnhinweise ..................2 Warnhinweise an dem Plattengreifer R 1500 ........................2 Symbole in der Bedienungsanleitung ........................... 3 Bestimmungen für den Einsatz des Plattengreifers R 1500 ..............3 Anwendungsbereich des Plattengreifers R 1500 ........................3 Unsachgemäßer Einsatz ................................ 3 Sicherheitsvorschriften ................................ -
Seite 2: Kontakt
Bedienungs- und Betriebsanleitung 1 Kontakt Ihre Fragen oder Einzelteilbestellungen richten sie bitte telefonisch, schriftlich oder per Email an die WEHA-Ludwig Werwein GmbH oder direkt an den Hersteller: In Deutschland In Österreich WEHA-Ludwig Werwein GmbH WEHA Steinbearbeitungsmaschi- nenvertriebsgesellschaft m. b. H. -
Seite 3: Symbole In Der Bedienungsanleitung
4.1 Anwendungsbereich des Plattengreifers R 1500 Sie haben ein Qualitätsprodukt der WEHA-Ludwig Werwein GmbH erstanden. Der Plattengreifer R 1500 ist ein Hilfsmittel, das Ihnen beim Umsetzen von Steinplatten helfen und Ihnen die Arbeit erleichtern soll. Folgende Merkmale sind besonders hervorzuheben: •... -
Seite 4: Sicherheitsvorschriften
Überprüfen Sie vor jedem Einsatz die tragenden Teile und Schweißnähte auf Beschädigungen! Bei festgestellten Mängeln • ist der Betrieb der Plattengreifer R 1500 einzustellen und die Benutzung durch dritte ist durch geeignete Maßnahmen zu unterbinden. Verwenden Sie ausschließlich die Kranöse als Tragegriff, um einem Verletzungsrisiko vorzubeugen, im Scherenbereich •... -
Seite 5: Montage
Gehen Sie achtsam beim Auspacken des Plattengreifers R 1500 vor, um diese nicht zu beschädigen! • Aufschlagen der Bauteile des Plattengreifers R 1500 auf scharfen Kanten kann den Oberflächenschutz und andere Bauteile beschädigen! Entsorgen Sie die Verpackungsabfälle entsprechend den örtlichen Richtlinien und führen Sie diese wieder dem •... -
Seite 6: Transport Mit Dem Plattengreifer R 1500
Hebelast zu tragen und zu transportieren. • Heben Sie nun den Plattengreifer R 1500 mit dem Hebegerät an, bis die Steinplatte frei hängt und achten Sie darauf, dass die Plattengreifer R 1500 nicht auslenkt (Schieflage) beim Anheben. Gegebenenfalls muss der Plattengreifer R 1500 soweit versetzt werden, bis der Plattengreifer R 1500 nicht mehr schief steht, nach dem Anheben. -
Seite 7: Wartung
Sie können Ihren Plattengreifer R 1500 durch einen Sachkundigen bei der Firma WEHA-Ludwig Werwein GmbH in Königsbrunn prüfen lassen, fragen Sie uns! • Achten Sie auf die Sicherheitsvorschriften in Kap. 4.3! Gehen Sie sorgfältig mit dem Plattengreifer R 1500 um, denn die Lebensdauer kann sich durch übermäßige Belastung stark • reduzieren. 8 Stückliste In dem nachfolgenden Kapitel sind die Stücklisten für die Plattengreifer R 1500 beigelegt. - Seite 8 Sicherungsmutter M 12 - 8-B Unterlegscheibe ∅ Unterlegscheibe ∅ Zylinderstift 3.2 x 40 Unterlegscheiben ∅ Plattengreifer R 1500 Art. Nr. 8010215 Seite 8 von 8 File: N:\Bedienungsanleitungen aktuell\WG800\Plattengreifer\Bedienungsanleitung Plattengreifer R 1500 104543 Stand 09_2015 Version / Erstellt am: 04/ 23.11.2010...
