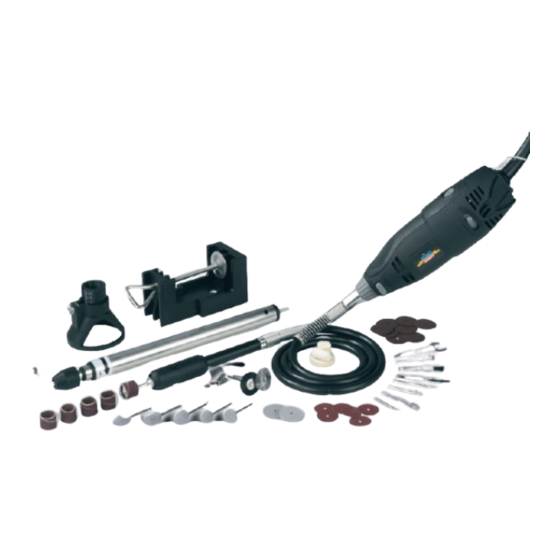

King Craft KCT-160 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für King Craft KCT-160

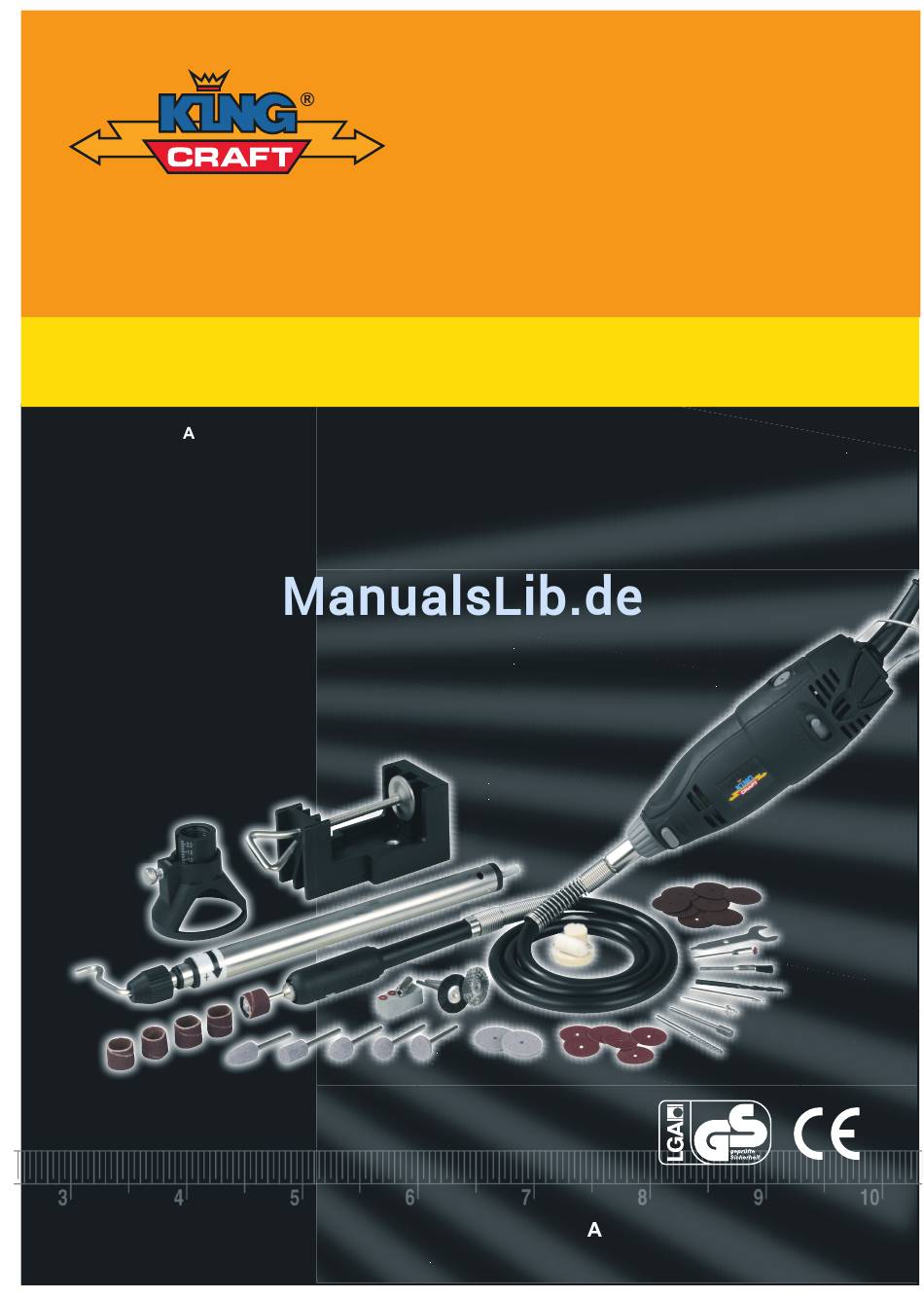

- Seite 1 MULTIFUNKTIONSWERKZEUG KCT-160 BEDIENUNGS NLEITUNG rt.Nr. CTM6045 • X/30/2008...
- Seite 2 bb. 1 bb.2 bb.3 Kingcraft...
- Seite 3 + – + – – – bb.4 bb. 5 bb. 6 Kingcraft...
- Seite 4 bb. 7 bb. 8 bb. 9 bb. 10 bb. 11 Kingcraft...
-
Seite 5: Gerätedaten
MULTIFUNKTIONSWERKZEUG Die Nummern im nachfolgenden Text korrespondieren mit den Abbildungen auf Seite 2 +3. Lesen Sie diese Anleitung im Hinblick auf Ihre eigene Sicherheit und die Sicherheit anderer bitte vor der Benutzung dieses Geräts gründlich durch. Dadurch verstehen Sie Ihr Produkt besser und vermeiden unnötige Risiken. -
Seite 6: Sicherheitsvorschriften
Überprüfen Sie die Maschine, Einzelteile und Zubehör auf Transportschäden. Bezeichnung der Einzelteile Abb. 1 1. EIN/AUS-Schalter und Drehzahlregler 2. Bügel 3. Spannzange 4. Halterung für Spannzange 5. Griffring 6. Knopf für Spindelarretierung 2. SICHERHEITSVORSCHRIFTEN In dieser Bedienungsanleitung und/oder auf dem Gerät erscheinen folgende Piktogramme: Anweisungen sorgfältig lesen Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien Gerät der Schutzklasse II –... - Seite 7 Allgemeine Sicherheitsvorschriften Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf. 1. Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
- Seite 8 Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Schleifringe, Bohrern und Fräsern. 16. Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten des Elektrowerkzeugs, dass Schlüssel und Einstellwerkzeuge entfernt sind. 17. Vermeiden Sie unbeabsichtigten Anlauf Tragen Sie ein an das Stromnetz angeschlossenes Elektrowerkzeug nicht mit dem Finger am Schalterdrücker.
-
Seite 9: Montage Und Bedienung
• Befestigen Sie niemals einen Montageschlüssel mit einer Schnur oder dergleichen an Ihrem Gerät. • Verwenden Sie die Spindelarretierung niemals, wenn das Gerät läuft. • Achten Sie darauf, dass der Durchmesser der Spannzange mit dem Achsendurchmesser des Zubehörs übereinstimmt. • Verwenden Sie zum Befestigen des Werkstücks eine Klemmvorrichtung. - Seite 10 Hinweis: Im Lieferzustand ist im Multifunktionswerkzeug eine Spannzange (2) mit 3,2 mm Durchmesser montiert. Wenn Sie Zubehörteile mit einem Schaftdurchmesser von 2,4 mm verwenden wollen, muss die Spannzange ausgetauscht werden. Schrauben Sie dazu die Spannzangenhalterung (1) vollständig ab, ziehen Sie die Spannzange heraus und ersetzen Sie sie durch die im Lieferumfang befindliche Spannzange mit 2,4 mm Durchmesser.
-
Seite 11: Verwenden Des Zubehörs
• Schrauben Sie den Stativfuß (5) am Rand einer Werkbank oder eines Arbeitstisches fest, dessen Dicke höchstens 55 mm betragen darf. • Das Stativ ist höhenverstellbar. Lösen Sie das obere Rohr des Stativs durch Linksdrehen. Ziehen Sie das Rohr bis zur größten Höhe heraus und arretieren Sie es wieder durch Rechtsdrehen. •... -
Seite 12: Wartung
Schleifringe und -scheiben bb. 7 Material Drehzahl Holz •••• Stahl • luminium, Messing •• Kunststoff • Edelstahl- und Nichtmetallbürsten bb. 8 Material Drehzahl Stein, Muschel •• luminium, Messing •• Fräse, Gravierpunkt und Bohrer bb. 9 Material Drehzahl Stein, Muschel •• luminium, Messing ••••... -
Seite 13: Entsorgung
Die Maschinen sind entworfen, um während einer langen Zeit problemlos und mit minimaler Wartung zu funktionieren. Sie verlängern die Lebensdauer, indem Sie die Maschine regelmäßig reinigen und fachgerecht behandeln. Reinigen Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. - Seite 14 CE KONFORMITÄTSERKLÄRUNG (D) Wir erklären in unserer alleinigen Verantwortung, dass das Produkt KCT-160, Multifunktionswerkzeug konform den nachstehenden Standards oder standardisierten Dokumenten ist: EN50144-1: 1998 + A1: 2002, EN50144-2-3: 2002 + A1:2002, EN55014-1:2000 + A1, EN55014-2:1997 + A1, EN61000-3-2:2000, EN61000-3-3:1995 + A1 gemäß...
- Seite 15 Kingcraft...
- Seite 16 Kingcraft...
- Seite 17 Kingcraft...
- Seite 18 ERSATZTEILLISTE Position Beschreibung Schalter 408870 Spannzangenhalterung 408871 Spindelarretierung 408872 Spannzange 3,2 mm 406683 Spannzange 2,4 mm 406684 Kingcraft...
- Seite 19 ERSATZTEILZEICHNUNG Kingcraft...
- Seite 20 Änderungen vorbehalten www.ferm.com...
