Seite 1: Inhaltsverzeichnis
TV02 Zigbee Thermostat-Heizkörperventil Benutzerhandbuch Version: 2.0 Inhaltsverzeichnis 1. Informationen zu diesem Benutzerhandbuch 2. Produktbeschreibung 3. Übersicht 4. Beginnen 4.1 Vorbereitung 4.2 Batterien einlegen (wechseln) 4.3 Adaptiv ausführen 5. Installation des Heizkörperthermostats 5.1 Ihren vorhandenen Heizkörperthermostat abschrauben 5.2 M30 x 1.5...
Seite 2: Informationen Zu Diesem Benutzerhandbuch
5.4 Danfoss RAV-Ventil 5.5 Danfoss RA-Ventil 6. Schnittstellenbildschirm 7. Software-Installation 7.1 App herunterladen 7.2 Thermostat-Heizkörperventil hinzufügen 8. Produkteigenschaften 8.1 Auto-Modus 8.2 Manueller Modus 8.3 Urlaubsmodus 8.4 Fenster-Offen-Erkennung 8.5 Offset-Temperatur 8.6 Ökonomische und angenehme Temperatur 8.7 Kindersicherung 8.8 Frostschutzmodus 8.9 Heizstopp-Modus (Energieeinsparung) 8.10 Verkalkungsschutz (Entkalken) 8.11 Boost 9.
Seite 3: Produktbeschreibung

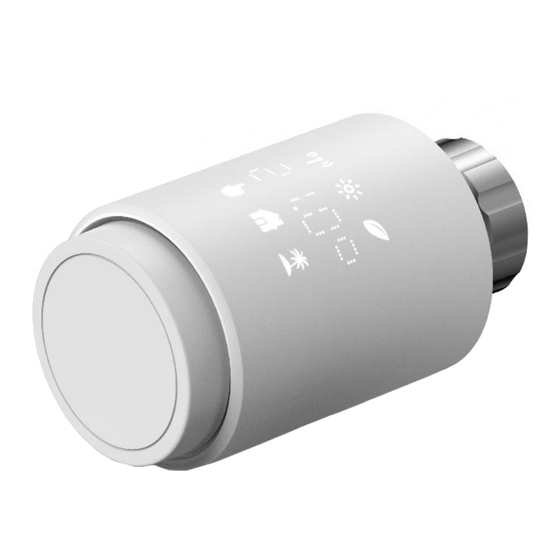

2. Produktbeschreibung Thermostatisches Heizkörperventil (TRV) ist ein selbstregulierendes Ventil, das am Heizkörper des Warmwasserheizungssystems angebracht wird, um die Temperatur eines Raumes durch Änderung des Warmwasserflusses zum Heizkörper zu regeln. Mit TRV TV02 können Sie die Raumtemperatur zwischen 5-30℃ bequem anpassen und mehr als 15% Energie sparen.
Seite 4 --Legen Sie 2 neue LR6-Batterien (Mignon/AA) richtig in das Batteriefach ein. Stellen Sie sicher, dass die Polarität richtig ist.
Seite 5: Adaptiv Ausführen
Die Lebensdauer der neuen Alkaline-Batterien beträgt ca. 1,5 Jahre. Ein symbol( auf dem Display zeigt an, dass die Batterien ausgetauscht werden müssen. Warten Sie nach dem Entfernen der leeren Batterien ca. 1 Minute vor dem Einsetzen der neuen. Dieses Gerät unterstützt keinen Betrieb mit wiederaufladbaren Batterien.
Seite 6: M30
Keine Sorgen, während dieses Vorgangs tritt kein Wasser aus. 5.2 M30 x 1.5 Schrauben Sie den intelligenten Heizkörperthermostat TV02 direkt auf den Heizkörper, wenn der Steckertyp M30 x 1,5 ist (wie in der folgenden Abbildung angezeigt). Sie können den Winkel anpassen, damit der Bildschirm richtig auf den Betrachter ausgerichtet ist.
Seite 7: Danfoss Rav-Ventil
5.4 Danfoss RAV-Ventil --Überprüfen Sie, ob das © aktiv ist. --Drehen Sie den Thermostatregler auf den Höchstwert, der 6 oder 8 betragen kann. --Der Ventilkörper hat am Umfang längliche Kerben, die gewährleisten, dass der Adapter beim Einrasten richtig sitzt: Schnappen Sie den Adapter vollständig auf, dadurch die Stifte im Inneren des Adapters auf die Kerben am Ventil ausgerichtet sind.
Seite 8: Danfoss Ra-Ventil
5.5 Danfoss RA-Ventil --Drehen Sie den Thermostatregler auf den maximalen Wert, wobei „N“ auf den Regler gerichtet wird. --Überprüfen Sie, ob das © aktiv ist. --Der Ventilkörper hat am Umfang längliche Kerben, die gewährleisten, dass der Adapter beim Einrasten richtig sitzt: Schnappen Sie den Adapter vollständig auf, dadurch die Stifte im Inneren des Adapters auf die Kerben am Ventil ausgerichtet sind.
Seite 9: Software-Installation
7. Software-Installation 7.1 App herunterladen --Laden Sie die App Tuya Smart/Smart Life für Ihr Mobilgerät in App Store oder Google Play herunter. 7.2 Thermostat-Heizkörperventil hinzufügen --Suchen Sie nach Tuya Smart/Smart Life. --Laden Sie die App Tuya Smart/Smart Life herunter. --Öffnen Sie die App Tuya Smart oder Smart Life , verwenden Sie Ihre Telefonnummer oder E-Mail-Adresse, um sich zu registrieren und anzumelden.
Seite 10: Manueller Modus
das Profil ändert. Danach wird das definierte Heizprofil erneut aktiviert. Um den Automatikmodus zu aktivieren, gehen Sie bitte wie folgt vor: Drücken Sie die Modustaste, um das Symbol ( ) auszuwählen. Standardtemperatur: 17℃ und 21℃. Temperaturbereich: 5-30 ℃, Schritt: 0,5 . App-Bedienung: Klicken Sie in der App-Systemsteuerung auf das Symbol für Automatikmodus.
Seite 11: Offset-Temperatur
--Die Fenster-Offen-Erkennung funktioniert nur im Automatikmodus und im manuellen Modus. 8.5 Offset-Temperatur Da die Temperatur am Heizkörperthermostat gemessen wird, kann die Temperaturverteilung im Raum variieren. Zur Anpassung kann ein Temperatur-Offset von ±5 °C eingestellt werden. Wenn eine Solltemperatur von z.B. 20°C eingestellt ist, aber die Raumtemperatur nur 18 °C beträgt, muss ein Offset von -2°C eingestellt werden.
Seite 12: Heizstopp-Modus (Energieeinsparung)
Hinweis: Sobald diese Funktion aktiviert ist, sind andere Funktionen nicht verfügbar, es sei denn, diese Funktion wird deaktiviert. 8.9 Heizstopp-Modus (Energieeinsparung) Die Batterielebensdauer kann durch Abschalten der Heizung verlängert werden. Um dies zu erreichen, muss das Ventil vollständig geschlossen sein. Um den Heizstopp zu aktivieren/deaktivieren, gehen Sie bitte wie folgt vor: App-Bedienung: Tippen Sie auf das Heizstoppsymbol ( ), um die Funktion im...
Seite 13: Offene Fenster
In diesem Menüpunkt können Sie ein Heizprofil mit Heiz- und Kühlphasen Ihren persönlichen Bedürfnissen entsprechend erstellen. Sie können täglich bis zu zehn Temperaturstufen einstellen. Die Werkseinstellung ist fünf Stufen. Tippen Sie in der App-Systemsteuerung auf das Symbol für Wochenprogrammierungs-Phase --Wählen Sie einzelne Wochentage, alle Wochentage, das Wochenende oder die ganze Woche für Ihr Heizprofil.
Seite 14: Sprachsteuerung
10. Sprachsteuerung 10.1 Amazon Alexa Amazon Alexa ist ein von Amazon entwickelter intelligenter persönlicher Assistent, der Sprachinteraktionen ermöglicht. Der intelligente Heizkörperthermostat funktioniert mit Alexa zusammen, damit Sie mithilfe eines Aktivierungsworts und einer Anweisung die Temperatur jedes Zimmers in Ihrem System regulieren können. Die Weckarbeit ist „Alexa“, gefolgt von einer Anweisung wie „Temperatur erhöhen“.
Seite 15: Eine Verknüpfung Von Automatisierungsszenarien Einstellen
Smart App eine Meldung an, dass der Tür-/Fenstersensor eingeschaltet ist, und einSymbol ( ) erscheint auf der TRV-Oberfläche. Wenn der Tür-/Fenstersensor geschlossen ist, erscheint auf der Benutzeroberfläche der Tuya Smart App eine Meldung, dass der Tür-/Fenstersensor ausgeschaltet ist, und ein Symbol ( ) verschwindet auf der TRV-Geräteschnittstelle.
Seite 16: Niedriger Batteriezustand
12. Niedriger Batteriezustand Wenn die Batterieleistung weniger als 12 % beträgt, wird das Symbol ( ) für niedrigen Batteriezustand angezeigt. Bitte ersetzen Sie die Batterie so schnell wie möglich. Wenn der Bildschirm ( ) anzeigt, ist das Gerät nicht verfügbar. 13.
Seite 17: Fehlerbehebung Und Wartung
14. Fehlerbehebung und Wartung 15. Technische Daten Batterien: 2x 1,5 V LR6/Mignon/AA Batterielebensdauer: 1,5 Jahre Temperaturbereich: 5-30℃ Schutzklasse: Ip20 Display: LED HF: ZigBee Frequenz: 2,4GHz Maximale Strahlungsleistung: 10dBm Dimensionen (B x H x T): 55,3 x 54 x 98,3 mm Gewicht: 190g (inkl.
Seite 18 Verbrauchte Batterien dürfen nicht mit dem Hausmüll gemeinsam entsorgt werden! Bringen Sie sie stattdessen zu Ihrer lokalen Batterie-Entsorgungsstelle. Dieses Gerät entspricht EN62368/EN300328/EN301489 der CE-Richtlinien. Dieses Gerät entspricht den ROHS 2.0-Regeln.
