Betriebsanleitung
1
Sicherheitsunterweisung
1.1
Bestimmungsgemäße Verwendung
Jeder Missbrauch, Eingriff in die Konstruktion und jede Abweichung von den Design- und Auslegungsdaten führt automatisch
zum Erlöschen der Gewährleistung. Der Kondensatableiter ist zum Ableiten von Kondensat aus Anlagenteilen bestimmt. Eine
abweichende Nutzung ist unzulässig. Für daraus resultierende Schäden haftet nicht der Hersteller. Dies gilt auch bei falscher
Montage, Benutzung und Instandhaltung.
1.2
Warnhinweise und Symbole
■ Personengefährdung durch austretendes Betriebsmedium, Druck, Temperatur und Gewicht. Bei Nichtbeachtung besteht
Unfallgefahr.
■ Hinweise in dieser Bedienungsanleitung (BA) beachten.
■ Der Betreiber muss dafür sorgen, dass diese BA und wenn nötig auch weiterführende Unterlagen vor Ort zur Verfügung
stehen.
■ Es darf nur geschultes bzw. unterwiesenes Personal eingesetzt werden.
■ Jede sicherheitsbedenkliche Arbeitsweise ist zu unterlassen.
2
Allgemeine Beschreibung und Verwendung
2.1

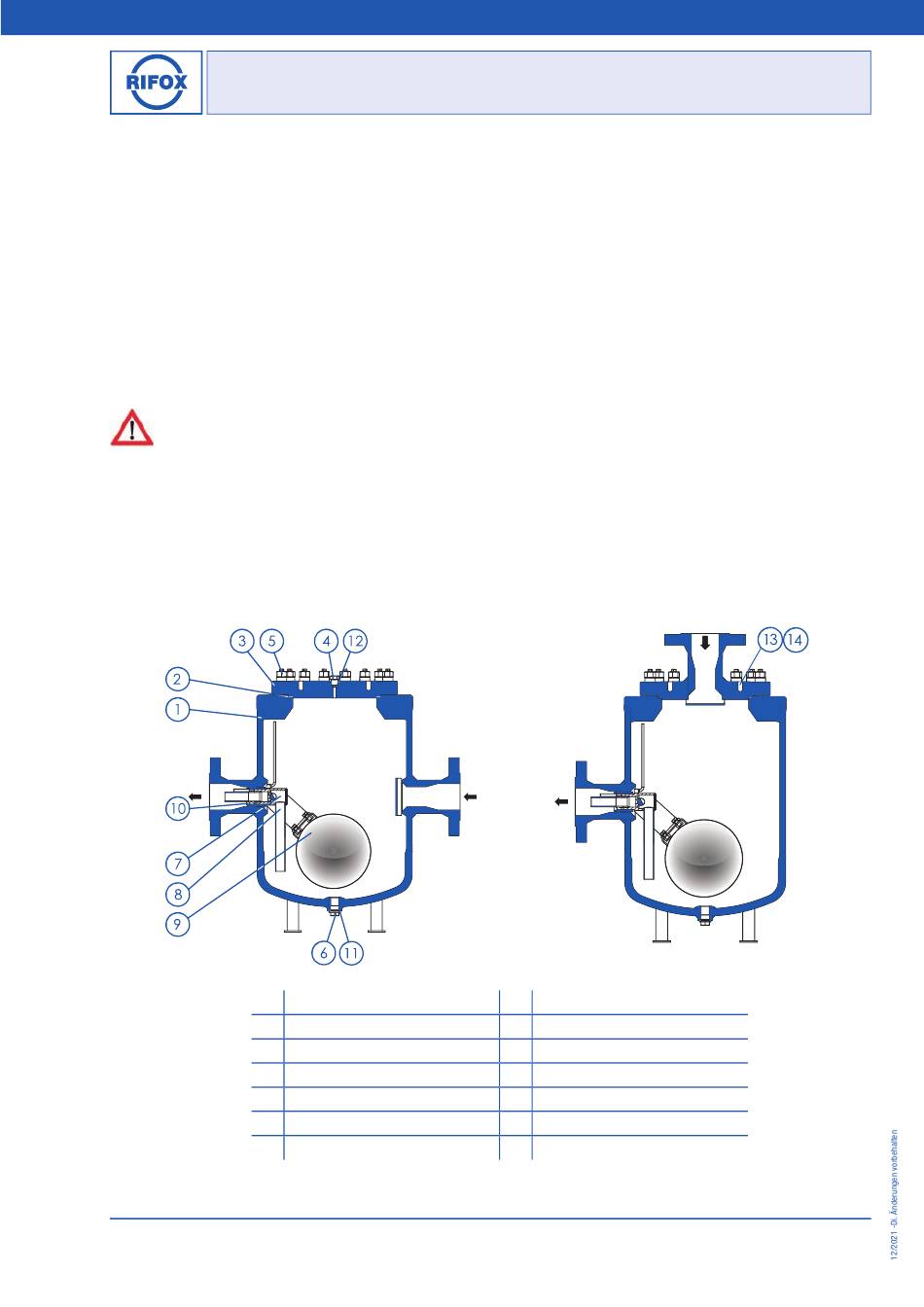

Aufbau des Kondensatableiters
1
2
3
4
5
6
7
RIFOX - Hans Richter GmbH Spezialarmaturen
Bertha-von-Suttner-Str. 9
Typ: 1413
Typ: 1418
RIFOmat Schwimmerkondensatableiter, PN 100
Bild 1: Typ WO-1413
Gehäuse
Gehäusedichtung
Gehäusedeckel
Kontrollschraube
Satz Schrauben mit Zubehör
Verschlussschraube
Schwimmersteuerung komplett
Fon: +49 (0) 421 499 75 - 0
D-28207 Bremen Fax: +49 (0) 421 499 75 - 40
Bild 2: Typ EF-1418
8
Tragkörper komplett
9
Schwimmer
10
Halte- und Einziehschraube
11
Dichtung
12
Dichtung
Kontrollschraube
13
Dichtung
14
Internet: www.rifox.de
Email: contact@rifox.de
Seite 1 von 6
