Ecler COMPACT8 Bedienungsanleitung
Analoge vorverstärker und mixer
Verwandte Anleitungen für Ecler COMPACT8
Inhaltszusammenfassung für Ecler COMPACT8

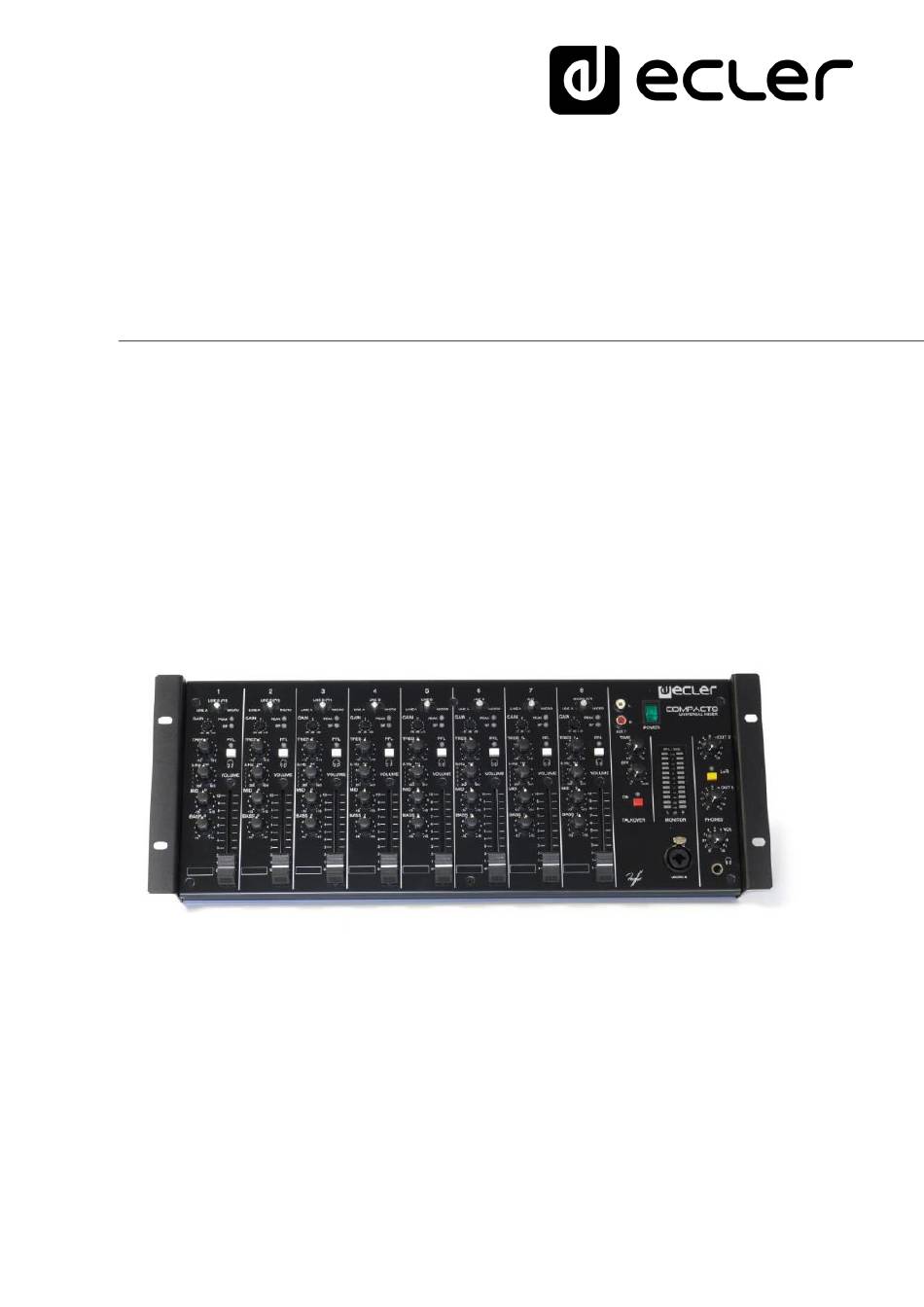

- Seite 1 COMPACT8 ANALOGE VORVERSTÄRKER UND MIXER Analoger Audio-Einbaumixer BEDIENUNGSANLEITUNG 50-0109-0102 COMPACT8 DE...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ....................3 WICHTIGE SICHERHEITSHINWEISE .................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG ..........................5 INSTALLATION.......................... 6 5.1. Aufstellungsort und Montage ....................6 5.2. Anschließbare Signalquellen ....................7 INBETRIEBNAHME ........................8 6.1. Einschalten ........................... 8 6.2. Vorhören ............................8 6.3. -
Seite 3: Wichtige Vorbemerkung
WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. - Seite 4 9. Machen Sie niemals die Schutzfunktion eines polarisiserten oder geerdeten Stromkabels unwirksam. Ein polarisiertes Kabel hat zwei Stifte, wovon einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen Erdungskontakt. Dieser dritte Stift dient Ihrer Sicherheit. Sollte das mitgelieferte Kabel nicht in Ihre Steckdose passen, so wenden Sie sich bitte an einen Elektriker, damit dieser die veraltete Steckdose austauscht.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler COMPACT8 gewähren wir eine Garantie von 3 Jahren. EINFÜHRUNG Ecler hat eine vielseitige Verwendbarkeit, einfache Bedienung und seine bewährte Konstruktionsqualität in den COMPACT 8, einen spezifisch für den nicht technisch... -
Seite 6: Installation
Alle Kanäle besitzen einen Eingangswahlschalter, individuelle Empfindlichkeitsregler Kanal eine dreistufige Klangregelung halbparametrischer Einstellungsmöglichkeit im Mittelband (Einstellung der Zentralfrequenz, festgelegter Q) Alle Eingänge verfügen über eine PFL Funktion, um jedes Eingangssignal direkt auf dem VU Meter anzuzeigen und akustisch über Kopfhörer zu kontrollieren. INSTALLATION 5.1. -
Seite 7: Anschließbare Signalquellen
5.2. Anschließbare Signalquellen • Plattenspieler müssen mit einem Magnettonabnehmer ausgestattet sein, welcher einen Nennausgangspegel zwischen -60 und -20dBV (1 bis 100mV) liefert. Da die Phonoeingänge (38) eine sehr hohe Übersteuerungskapazität vorweisen, ist der Anschluß von Systemen mit höherem Augangspegel ebenfalls möglich. Die Nennempfindlichkeit der Phono-Eingänge beträgt -40dBV (10mV). -
Seite 8: Inbetriebnahme
INBETRIEBNAHME 6.1. Einschalten Dieses Gerät wird durch den Netzschalter POWER (15) eingeschaltet, wobei eine grüne Leuchte Schalter Betriebszustand anzeigt. Einschalten heruntergeregeltem OUT (17, 20) wird keine Störgeräusche verursachen; trotzdem empfehlen wir, die Geräte in folgender Reihenfolge einzuschalten: zuerst die Signalquellen, dann Mischpult, Equalizer, aktive Filter und schließlich die Endstufe. Um die Geräte auszuschalten, verfahren Sie in umgekehrter Reihenfolge. -
Seite 9: Kanalanzeigen
6.4. Kanalanzeigen Jeder der 8 Eingangskanäle verfügt über zwei Anzeigen. Die grüne SP Leuchtdiode (4) informiert über die Anwesenheit eines Audiosignals am momentan selektierten Eingangsweg. Diese Kontroll-LEDs leuchten auf, wenn das Eingangssignal -40dBV erreicht oder überschreitet. Die roten PEAK-Anzeigen (3) leuchten auf, wenn das Eingangssignal einen zu hohen Pegel besitzt und somit den Mixer übersteuert. -
Seite 10: Ausgänge
6.6. Ausgänge Der COMPACT 8 besitzt zwei voneinander unabhängige Ausgänge, OUT 1 (34-35) und OUT 2 (33), für die es auch unabhängige Volume-Regler gibt. Der COMPACT 8 wird von Werk aus mit einem Nennausgangspegel von 0dBV(1V) geliefert. Dieser Wert kann jedoch intern bis auf +6dBV(2V) gehoben werden. -
Seite 11: Weitere Erläuterungen
WEITERE ERLÄUTERUNGEN 7.1. Erdungsschleifen, Hintergrundrauschen Bei der Entwicklung dieses Mixers haben wir auszuschließen versucht, daß Signalquellen und am Ausgang angeschlossenen Geräte Masseverbindung haben können. Sollte der Mixer über verschiedene Wege an die Masse angeschlossen sein, kann dies zu Störgeräuschen ("Brummschleife") und Einbußen der Klangqualität führen. Um das Auftreten von Erdungsschleifen zu verhindern, dürfen die Abschirmungen der Anschlußkabel keinesfalls miteinander verbunden werden. -
Seite 12: Funktionsliste
FUNKTIONSLISTE 1 Eingangspegelregler, GAIN 21 Kopfhörerpegelregler, VOL 2 Eingangswahlschalter 22 Stereo Kopfhörerbuchse 3 LED Anzeige, PEAK 23 Symmetrierter Mikrophoneingang, MICRO 8 4 LED Anzeige, SP 24 LED Anzeige, TALKOVER ON 5 LED Anzeige, PFL 25 Übersprechfunktion 6 Höhenregler, TREB 26 Übersprech- Empfindlichkeitsregler, EFF 7 Prefader Vorhörschalter, PFL 27 Symmetrierter Mikrophoneingang, MIC 8 Halbparametrischer Mitteltonregler, FREQ... -
Seite 13: Technische Daten
TECHNISCHE DATEN COMPACT8 Inputs Sensitivity nom/Impedance LINE (A-B-AUX) 0dBV/50k PHONO -40dBV/50k MICRO (BAL) -50dBV/>1k MICRO ATT (BAL) -30dBV/>1k Outputs Level/Minimum Load OUT 1 (BAL) 0dBV/600 1V *(+6dB 2V) OUT 2 0dBV/2.2k 1V *(+6dB 2V) 0dBV/10k HEADPHONES 200mW/200 Frequency Response LINE 10Hz÷30kHz -1dB... -
Seite 14: Diagramme
DIAGRAMME 10.1 Konfigurations diagram... -
Seite 15: Blockschaltbild
10.2 Blockschaltbild MIC-R MIC-L CTR-PFL PFL-R PFL-L PGM-R PGM-L PHANTOM... - Seite 16 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
