2.2
Leitlinien für die Platzierung
Sie können den Sense oder Edge an einer Deckenplatte, einer Trockenbaudecke oder
einer Abzweigdose befestigen.
• Er sollte in einer Höhe von 2,4 bis 4,6 m über dem Boden montiert werden.
• Die beste Leistung erzielen Sie, wenn Sie ihn in der Mitte des Raums montieren.
Versuchen Sie, ihn mindestens 2,1 m von Fenstern oder Außenwänden entfernt zu
halten.
• Wählen Sie einen Ort, an dem die Sicht des Bewegungssensors nicht durch Lam-
peninstallationen, Regale usw. behindert wird.
• Montieren Sie das Gerät nicht in der Nähe von Wärme- oder Kältequellen.
• Halten Sie den ihn mindestens 1,3 m von Deckenluftauslässen und anderen Luft-
stromquellen entfernt.
2.3
Montage von Sense bzw. Edge

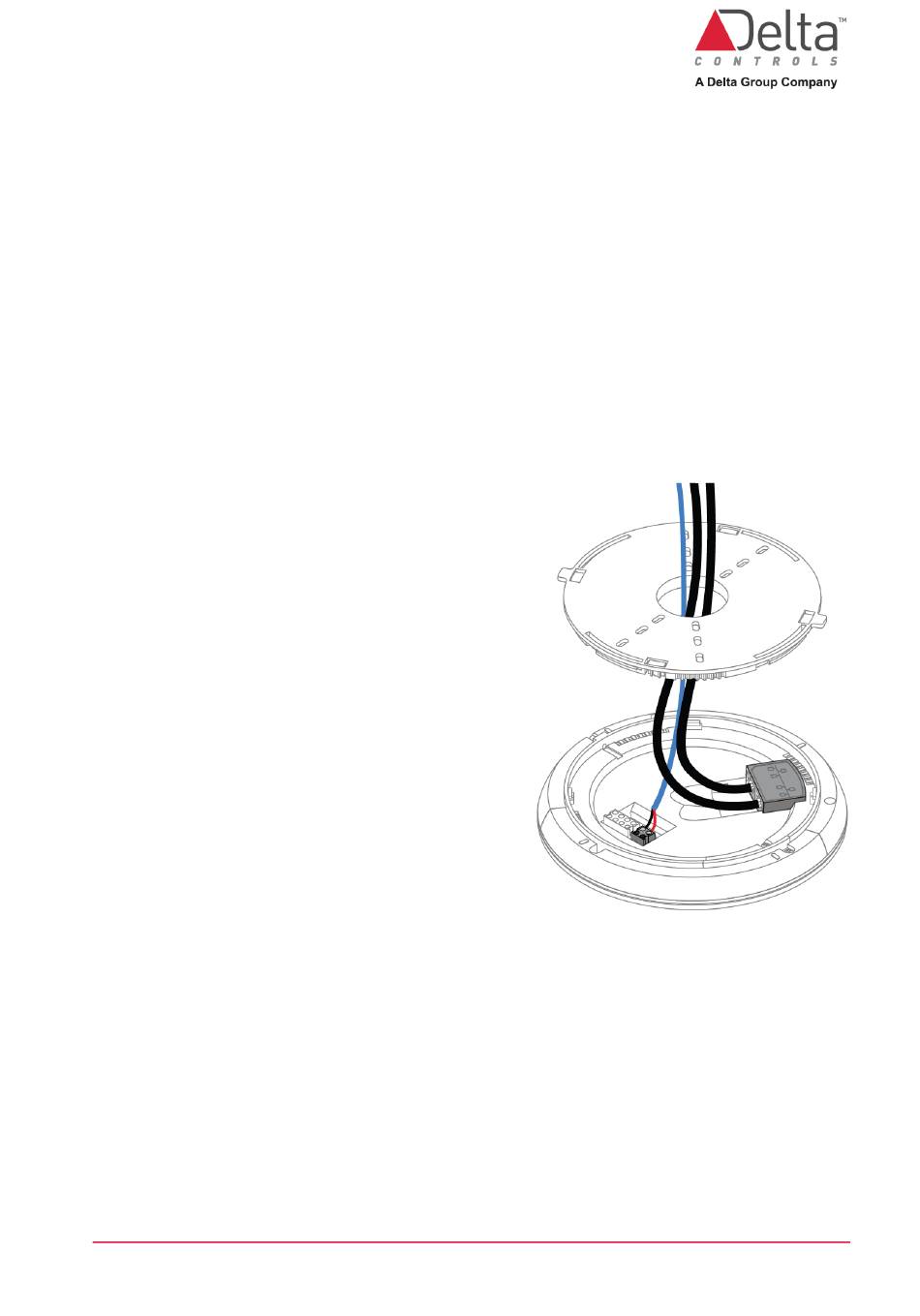

1. Wenn Sie ihn direkt an der Decke mon-
tieren, bohren Sie ein Loch mit einem
Durchmesser von 32 mm und ziehen Sie
die Drähte durch das Loch.
2. Ziehen Sie die Drähte durch das Loch in
der Rückplatte.
3. Befestigen Sie die Rückplatte mit M4-
Schrauben an der Montagefläche.
4. Schließen Sie die Stromkabel, die E/A-
Verkabelung (falls vorhanden) und die
Ethernet-Kabel an.
5. Bringen Sie das Gerät an der Rückwand
an. Richten Sie die Laschen des Geräts
an den Kerben der Rückplatte aus, drü-
cken Sie ihn fest gegen die Rückplatte
und drehen Sie ihn dann im Uhrzeiger-
sinn.
6. Schalten Sie das Gerät ein. Der Leucht-
ring zeigt ein blaues Wirbelmuster an
und leuchtet dann blau-rot-gelb, während ein Einschalt-Selbsttest (POST) durch-
führt wird
.
Als nächstes wird der POST-Status angezeigt. Grün = bestanden, blau = Blue-
tooth-Problem, rot = Sensorproblem, gelb = Netzwerkverbindungsproblem.
DE-O3-Sense und O3 Edge Schnellstart Anleitung.docx
Seite 5 von 7
© Delta Controls Germany 2022
