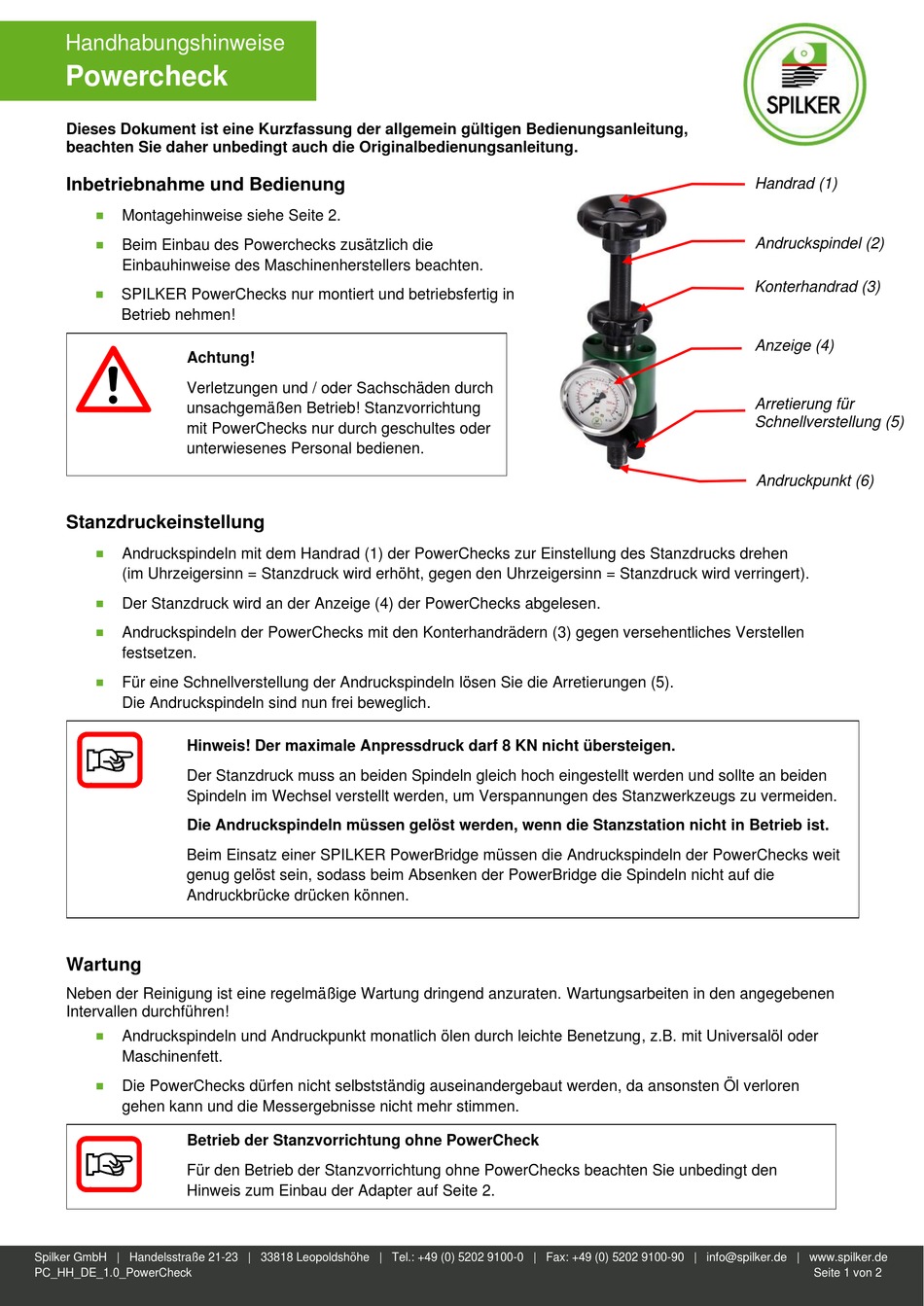

SPILKER Powercheck Handhabungshinweise

Handhabungshinweise
Powercheck
Dieses Dokument ist eine Kurzfassung der allgemein gültigen Bedienungsanleitung,
beachten Sie daher unbedingt auch die Originalbedienungsanleitung.
Inbetriebnahme und Bedienung
Montagehinweise siehe Seite 2.

Beim Einbau des Powerchecks zusätzlich die

Einbauhinweise des Maschinenherstellers beachten.
SPILKER PowerChecks nur montiert und betriebsfertig in

Betrieb nehmen!
Achtung!
Verletzungen und / oder Sachschäden durch
unsachgemäßen Betrieb! Stanzvorrichtung
mit PowerChecks nur durch geschultes oder
unterwiesenes Personal bedienen.
Stanzdruckeinstellung
 Andruckspindeln mit dem Handrad (1) der PowerChecks zur Einstellung des Stanzdrucks drehen
(im Uhrzeigersinn = Stanzdruck wird erhöht, gegen den Uhrzeigersinn = Stanzdruck wird verringert).
Der Stanzdruck wird an der Anzeige (4) der PowerChecks abgelesen.

Andruckspindeln der PowerChecks mit den Konterhandrädern (3) gegen versehentliches Verstellen

festsetzen.
Für eine Schnellverstellung der Andruckspindeln lösen Sie die Arretierungen (5).

Die Andruckspindeln sind nun frei beweglich.
Hinweis! Der maximale Anpressdruck darf 8 KN nicht übersteigen.
Der Stanzdruck muss an beiden Spindeln gleich hoch eingestellt werden und sollte an beiden
Spindeln im Wechsel verstellt werden, um Verspannungen des Stanzwerkzeugs zu vermeiden.
Die Andruckspindeln müssen gelöst werden, wenn die Stanzstation nicht in Betrieb ist.
Beim Einsatz einer SPILKER PowerBridge müssen die Andruckspindeln der PowerChecks weit
genug gelöst sein, sodass beim Absenken der PowerBridge die Spindeln nicht auf die
Andruckbrücke drücken können.
Wartung
Neben der Reinigung ist eine regelmäßige Wartung dringend anzuraten. Wartungsarbeiten in den angegebenen
Intervallen durchführen!
Andruckspindeln und Andruckpunkt monatlich ölen durch leichte Benetzung, z.B. mit Universalöl oder

Maschinenfett.
Die PowerChecks dürfen nicht selbstständig auseinandergebaut werden, da ansonsten Öl verloren

gehen kann und die Messergebnisse nicht mehr stimmen.
Betrieb der Stanzvorrichtung ohne PowerCheck
Für den Betrieb der Stanzvorrichtung ohne PowerChecks beachten Sie unbedingt den
Hinweis zum Einbau der Adapter auf Seite 2.
Spilker GmbH | Handelsstraße 21-23 | 33818 Leopoldshöhe | Tel.: +49 (0) 5202 9100-0 | Fax: +49 (0) 5202 9100-90 | info@spilker.de | www.spilker.de
PC_HH_DE_1.0_PowerCheck
Handrad (1)
Andruckspindel (2)
Konterhandrad (3)
Anzeige (4)
Arretierung für
Schnellverstellung (5)
Andruckpunkt (6)
