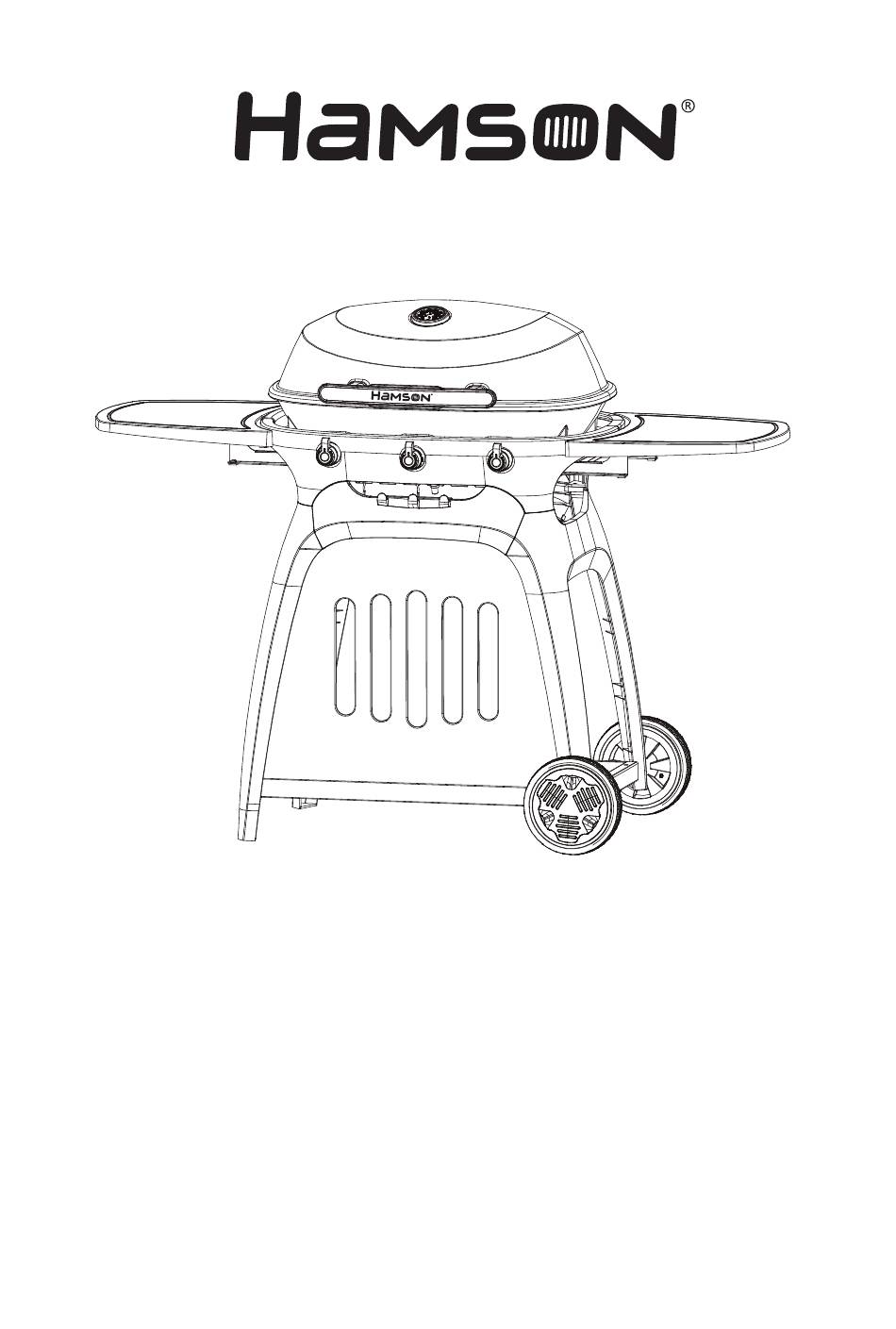

- Seite 1 Ryde Montageanleitung NUR FÜR DIE VERWENDUNG IM FREIEN BITTE VOR DER MONTAGE DIESE ANLEITUNG GRÜNDLICH DURCHLESEN UND ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN.
-
Seite 2: Technische Daten
Düsengröße (mm) GRÜNDLICH DURCHLESEN. Nennwärmebelastung (Hs) (kW): 8,2 kW Gesamtgasverbrauch 597 g/h WARNUNG: ZUGÄNGLICHE Bestimmungsland: AT, CH, DE, SK, CZ, LU, IT, NL TEILE KÖNNEN SEHR HEISS SEIN. KINDER FERNHALTEN. Importeur: Hamson International GmbH, Ingolstädter Str. 1-3, 28219 Bremen Deutschland... -
Seite 3: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 4: Teileliste
TEILELISTE Beschreibung Bild Anzahl Nr. Beschreibung Bild Anzahl Wärmeisolierter Griff Abstandshalter aus Bakelit Thermometer Thermometereinsatz Grillrost, rechts Grillrost, links Grillrost, Mittelteil Brenner, links Brenner, Mitte Verbindungsstück Brenner, rechts Gassammler Seitentischstütze, rechts Seitentischstütze, links Grillkammer Seitentisch Verbindungsschiene für Drehknopfunterteil Seitentisch Ventil-Rohr-Baugruppe Fettauffangschale Zündung Querstrebe... -
Seite 5: Vor Der Montage Lesen
BEFESTIGUNGSELEMENTE Beschreibung Bild Anzahl NR. Beschreibung Bild Anzahl Blechschraube 4,2 x 10 Blechschraube 4,2 x 14 M5 x 65 Federscheibe M5 Unterlegscheibe M5 M6 x 25 Flügelmutter M6 M4 x 8 Sicherungsmutter M8 Unterlegscheibe M8 Innensechskantschlüssel Maulschlüssel Vor der MONTAGE lesen DIESE ANWEISUGEN SORGFÄLTIG BEFOLGEN, UM SCHWERE BESCHÄDIGUNGEN DES GRILLS UND VERLETZUNGEN ZU VERMEIDEN Vor Montage des Produkts prüfen, ob sich alle Teile und Schrauben im Karton befinden. - Seite 6 MONTAGE Schritt 1: Das linke und rechte Rahmenseitenteil (25) (27) mit den Schrauben A an der Bodenplatte (26) montieren. Schritt 2: Die Querstrebe (22) wie abgebildet mit den Schrauben B am linken und rechten Rahmenseitenteil montieren.
- Seite 7 MONTAGE Schritt 3: Die Rahmenfrontblende (28) mit den Schrauben A an das linke und rechte Seitenteil montieren und die Hakenleiste (24) ebenso mit den Schrauben A an der Querstrebe befestigen. Schritt 4: Die Querstrebe (22) mit den Schrauben B an der anderen Seite des Rahmens befestigen.
- Seite 8 MONTAGE Schritt 5: Die Radachse (30) durch das Rad (31) und das rechte Rahmenseitenteil führen und mit K und J befestigen. (Wie in der Abbildung gezeigt, die Radachse mit dem Maulschlüssel M1 an den Schlüsselflächen gegenhalten und mit M2 die Schraube anziehen. Zum Anziehen nach links drehen.) Schritt 6: Die Radkappe (29) wie abgebildet auf das Rad stecken.
- Seite 9 MONTAGE HINWEIS! ES WIRD EMPFOHLEN, DIE GRILLKAMMER MIT ZWEI PERSONEN HOCHZUHEBEN. Schritt 7: Die Grillkammer (15) wie abgebildet auf den Rahmen setzen und mit G und H sichern. Schritt 8: Die Seitentischstütze (13) (14) mit den Schrauben A wie in der Abbildung gezeigt am Seitentisch (16) befestigen und die Verbindungsschiene (17) mit den Schrauben I an der Seitentischstütze (13) (14) montieren.
- Seite 10 MONTAGE Schritt 9: Die Schraube mit dem Innensechskantschlüssel entgegen dem Uhrzeigersinn herausdrehen. Die Seitentische an der linken und rechten Seite der Grillkammer befestigen (mit Innensechskantschlüssel im Uhrzeigersinn anziehen). Schritt 10: Die Seitentischgruppen mit den Schrauben E an der linken und rechten Seite der Grillkammergruppe montieren (mit Innensechskantschlüssel Schrauben E im Uhrzeigersinn anziehen).
- Seite 11 MONTAGE Schritt 11: Den mittleren Grillrost (7) wie in der Abbildung gezeigt in den linken Grillrost (6) am rechten Grillrost (5) auf die Grillkammer setzen. Die Fettauffangschale (20) unter die Grillkammer schieben. Schritt 12:...
- Seite 12 BEWEGEN DES GRILLS WICHTIG! DEN GRILL ZUM BEWEGEN NIEMALS AN DEN SEITENTISCHEN FESTHALTEN! Zum ordnungsgemäßen Bewegen des Grills wie folgt vorgehen: Die Kante des Seitentisches vorsichtig um 45 Grad anheben. Den Seitentisch vorsichtig um circa 20 mm herausziehen. Den Seitentisch vorsichtig nach unten klappen und am Rahmenseitenteil befestigen. Den Grill zum Verschieben an der Verbindungsstelle zwischen dem vorderen und hinteren Rahmenteil mit beiden Händen anheben.
-
Seite 13: Warnhinweise
WARNHINWEISE WICHTIG: Die nachstehenden Anweisungen gründlich durchlesen und dafür sorgen, dass Ihr Grill fachgerecht montiert und gepflegt wird. Die Nichtbeachtung dieser Anweisungen kann zu schweren Körperverletzungen und/oder Sachschäden führen. Bei Fragen bezüglich Montage oder Betrieb wenden Sie sich bitte an Ihren Händler oder ihren Gaslieferanten. Den Grill und die Gasflasche grundsätzlich auf einem ebenen Untergrund aufstellen Ihr Grill kann mit Gasflaschen mit 5 bis 15 kg... -
Seite 14: Anschliessen Der Gasflasche
Vor Beginn • Dafür sorgen, dass sich keine brennbaren Materialien oder Stoffe in der Nähe befinden oder dorthin gelangen. Mindestabstand zu entflammbaren Materialien oder Stoffen: • 2 m nach oben und 1 m zur Seite. Abstand zu schwer entflammbaren Materialien oder Stoffen, z. B. Hauswänden: mindestens 0,25 m. - Seite 15 LECKTEST Bei Gasgeruch: (falls Gasaustritt erkannt wurde) Die Gaszufuhr am Gasflaschenventil schließen. Darauf achten, dass das Reglerventil auf "OFF" steht. Den Druckregler an der Gasflasche sowie das ON/OFF-Ventil am Brenner anschließen; die Verbindungen auf Sicherheit prüfen und die Gaszufuhr öffnen (ON). Den Schlauch und alle Verbindungen mit Seifenlauge benetzen.
-
Seite 16: Anleitung Zum Zünden
ANLEITUNG ZUM ZÜNDEN Vor dem Zünden die Betriebsanweisungen im Handbuch durchlesen und befolgen. Dafür sorgen, dass die Drehknöpfe auf OFF stehen. Das Gasflaschenventil gemäß Anleitung öffnen. Den Bedienknopf drücken und nach links auf MAX drehen. Dadurch wird der Brenner gezündet. Falls nicht, diesen Vorgang wiederholen. -
Seite 17: Reinigung Und Pflege
GRILLROST: Eine milde Seifenlauge verwenden. Für hartnäckige Flecken kann ein nicht aggressives Scheuerpulver verwendet werden. Im Anschluss mit Wasser abspülen. • Am Bedienknopf die Gaszufuhr schließen (OFF) und die Gasflasche abklemmen. Das Kühlgitter entfernen. Hamson International GmbH Ingolstädter Straße 1-3, 28219 Bremen, Deutschland Service-Hotline: +49-421-3803700 E-Mail: info@hamson-bbq.de www.hamson-bbq.de...
