Inhaltszusammenfassung für mystopy LR M
- Seite 1 BEDIENSUNGSANLEITUNG - DE Kabelloser Bremsassistent für die PUKY Laufrad Modelle: LR M / LR M Classic / LR M Plus LR 1 L / LR 1 L Classic / LR 1 L BR / LR 1 L Plus / LR 1L SUPERMOTO...
- Seite 2 Die Nichtbeachtung der in dieser Anleitung enthaltenen Informationen kann die Sicherheit Ihres Kindes beeinträchtigen. mySTOPY ist ein hochwertiges Produkt made in Germany. Nachhaltigkeit ist uns wichtig. Daher versuchen wir immer, alle Lieferwege für die verschieden Materialien möglichst kurz zu halten.
-
Seite 3: Einsatzbereich
EINSATZBEREICH – VERWENDUNG – RESTRISIKO Das Produkt ist KEIN Kinderspielzeug! Bewahren Sie es daher immer außerhalb der Reichweite von Kindern auf. Vor jedem Gebrauch testen. ACHTUNG! Dieses Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder in die Verwendung des Geräts eingewiesen wurden. -
Seite 4: Inhaltsverzeichnis
INHALT Zeichen und Symbole Verantwortung der Aufsichtsperson Restrisiko Allgemeine Beschreibung & Anleitung Spezifikation Garantiebedingungen 12-13 Teile und Beschreibung 14-16 Grafische Anleitung - Setup, Anleitungsschritte 1.1-1.4 Grafische Anleitung - Aufladen, Anleitungsschritt 1.5 18-19 Grafische Anleitung - Keilwechsel, Anleitungsschritte 2.1-2.3... -
Seite 5: Zeichen Und Symbole
Anleitung lesen Tipp Verweis auf die mySTOPY-Website USB – Universal Serial Bus: Anschluss zum Laden von mySTOPY Tidyman: Entsorgen Sie elektrische und elektronische Geräte nicht im Hausmüll. Durchgestrichene Mülltonne: Dieses Symbol weist darauf hin, dass das gekennzeichnete Gerät nicht im normalen Hausmüll zu entsorgen ist, sondern getrennt gesammelt werden muss. -
Seite 6: Verantwortung Der Aufsichtsperson
Hersteller nicht haftbar gemacht werden kann. Gleiches gilt für die Beschaffenheit der Oberfläche und des Nutzungsbereichs - Beispiele: - Die Verwendung von mySTOPY in einer Kurve kann zu einem Sturz des Kindes führen - das Bremsverhalten wird durch den Reibungswiderstand des Untergrundes beeinflusst - ein rutschiger Untergrund zum Beispiel verlängert den Bremsweg... -
Seite 7: Restrisiko
ätzenden oder scheuernden Reinigungsmittel, da diese das Gerät beschädigen. Im Schadensfall kontaktieren Sie uns bitte und versuchen Sie NICHT, es selbst zu reparieren. Bitte stellen Sie sicher, dass die Funktion von mySTOPY nicht durch andere Gegenstände beeinträchtigt wird – z.B. Schutzblech. -
Seite 8: Allgemeine Beschreibung & Anleitung
SO FUNKTIONIERTS 1. Installieren Sie mySTOPY an Ihrem Laufrad – folgen Sie bitte dem Abschnitt „Installation“ und beachten Sie die Richtlinien Ihres Laufradherstellers. 2. Schalten Sie mySTOPY EIN, indem Sie die Fernbedienung nahe an das Rücklicht halten (2cm Abstand = Aktionskreis) und die Taste 3s lang drückt halten. -
Seite 9: Austausch Des Bremselements
Gefahr eines Stromschlags zu vermeiden. AUSTAUSCH DES BREMSELEMENTS Das kleine Laufrad (LR M XX) erfordert das große Bremselement. Das große Laufrad (LR1 L XX) benötigt das kleine Bremselement. Beide Bremselemente werden mit zwei Edelstahlschrauben (M4) befestigt. Bitte entfernen Sie die Schrauben mit einem Torx-Schraubendreher T20 (2.1) und wechseln Sie das neue Bremselement (2.2). -
Seite 10: Spezifikation
SPEZIFIKATION Empfänger: • Batterietyp: integrierter Li-Ion-Akku - 1500mAh, 3,7V, STANDBY-Zeit ~6.000h, ON-Modus-Zeit ~105h, Anzahl der Auslösungen ~6.500. • Ladespannung: 5V USB • Ladestrom: ~300mA • Ladezeit: ~5,5h Sender: • Batterietyp: Cr2032 Entsorgung Wir verwenden nur umweltfreundliches Material, das bei ordnungsgemäßer Entsorgung wiederverwendet wird. -
Seite 11: Garantiebedingungen
Gewaltanwendung oder Handlungen, die nicht von unserer autorisierten Servicestelle durchgeführt werden. Sollten Funktionsfehler oder sonstige Mängel auftreten, wenden Sie sich bitte zunächst per E-Mail oder Telefon an die folgende Serviceabteilung. ANGEWANDTE RICHTLINIEN UND STANDARDS Konformitätserklärung HERSTELLERR mySTOPY GmbH & Co.KG Findelmühlstrasse 51 97618 Wülfershausen www.my-STOPY.de... -
Seite 13: Fernbedienung

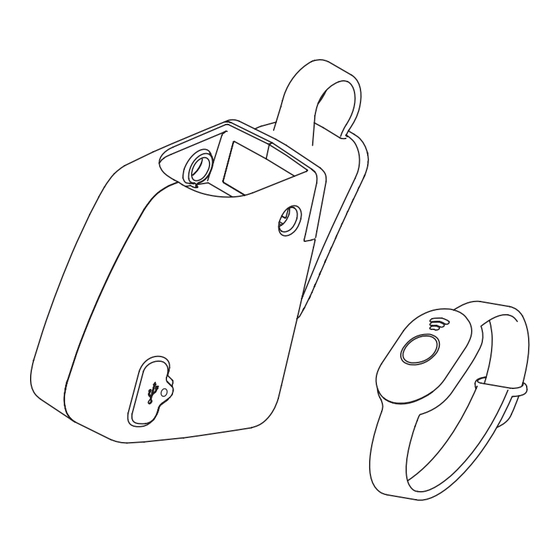

1. Bremskeil - bewegliches Element 2. Bremselement - austauschbar 3. Rücklicht 4. Öffnung zur Schraubeneinstellung 5. Micro-USB-Steckplatzabdeckung 6. Platz für Sattelrohr Ihres Fahrrads Fernbedienung 1. Status LED 2. Taste - FREIGABE/EIN/AUS 3. Abdeckung für Batteriewechsel 4. Silikonarmband... - Seite 17 0-100 % 5,5 h 5V USB...
- Seite 20 GmbH & Co.KG Findelmühlstrasse 51 97618 Wülfershausen www.mySTOPY.de...
