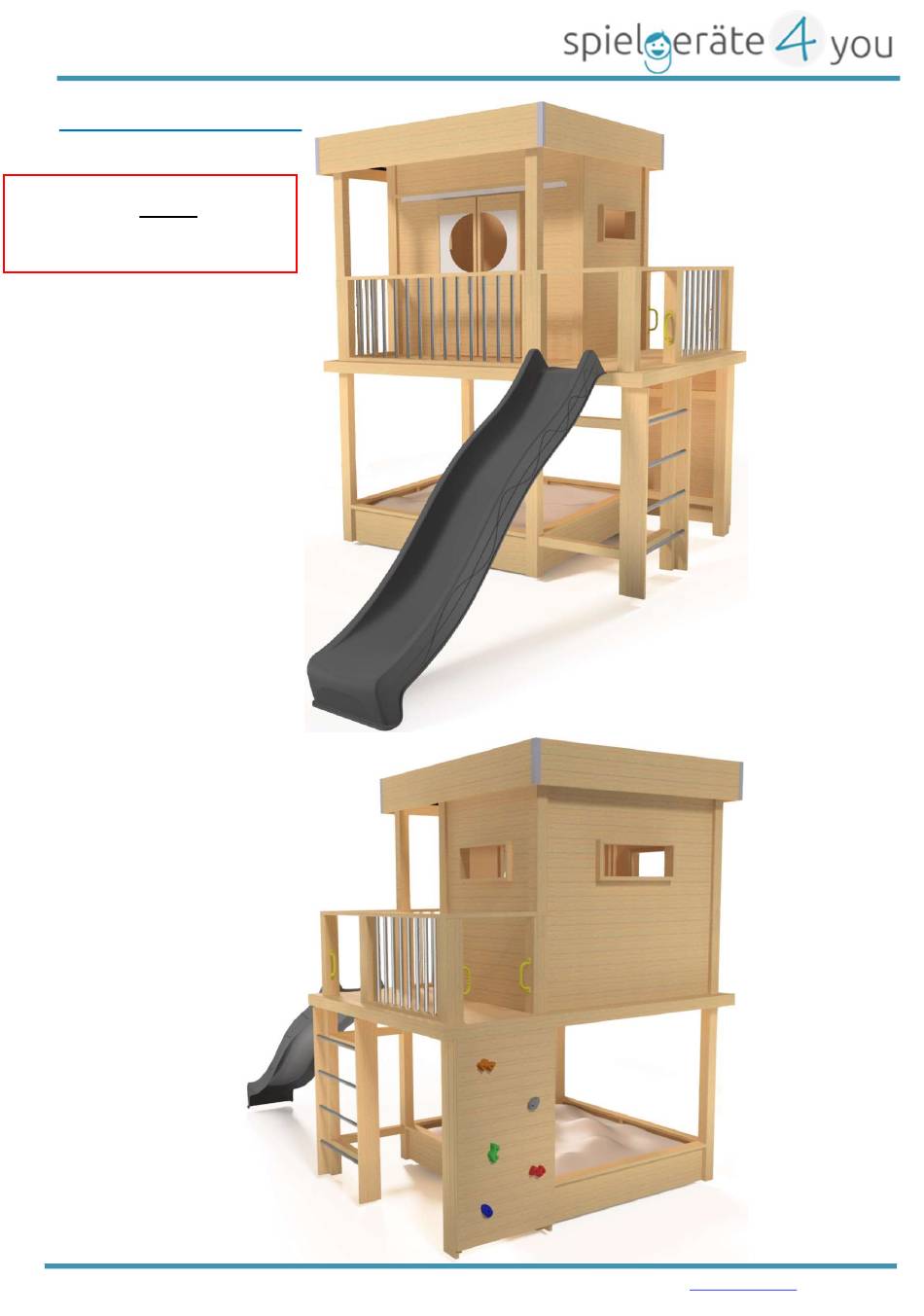

Design-Spielhaus Karl 650
Kinderspielhaus Nils
Montageanleitung
Bitte beachten Sie:
Die Rutsche ist NICHT im
Lieferumfang enthalten, kann
aber separat erworben werden.
Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail:
Stand: November 2021
info@spielgeraete4you.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spielgeräte4you Nils
Inhaltszusammenfassung für Spielgeräte4you Nils
- Seite 1 Design-Spielhaus Karl 650 Kinderspielhaus Nils Montageanleitung Bitte beachten Sie: Die Rutsche ist NICHT im Lieferumfang enthalten, kann aber separat erworben werden. Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de...
-
Seite 2: Eine Gute Entscheidung
Design-Spielhaus Karl 650 Eine gute Entscheidung! Liebe Kunde, Untergrund empfiehlt sich Rasen, Sand, Kies, Holzschnitzel, synthetischer Fallschutz. Sie haben eine gute Entscheidung getroffen, die Sie nicht • Das Spielgerät sollte so aufgebaut sein, dass Anbau- bereuen werden. elemente, die sich von der Sonne aufheizen können (z. B. Rutschen), nicht nach Süden ausgerichtet sind. -
Seite 3: Wichtiges Und Nützliches
Design-Spielhaus Karl 650 Wichtiges und Nützliches Im Folgenden noch einige wichtige und nützliche Hinweise. Die Standfläche für das Haus muss unbedingt eben und in Waage sein. Für den Aufbau empfehlen wir 3 Personen mit handwerklichem Geschick. Auf Grund der ständigen Optimierung des Hauses kann es zu leichten Abweichungen zwischen der Montageanleitung und dem fertigen Produkt kommen. -
Seite 4: Benötigtes Werkzeug
Design-Spielhaus Karl 650 Benötigtes Werkzeug: Zollstock / Bandmaß Bleistift Wasserwage Akkuschrauber / Bohrmaschine Bit-Satz mit PZ- und TORX-Bits 13mm Sechskant-Nusseinsatz für Akkuschrauber für die Sechskant-Holzschrauben an der Schaukel, alternativ eine Ratsche mit 13mm Nuss 13mm Maulschlüssel zum Einstellen der Schiebetüren Holzbohrer 4mm, 5mm, 6mm, 12mm. - Seite 5 Design-Spielhaus Karl 650 90° Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
- Seite 6 Design-Spielhaus Karl 650 Standpfosten Balkon 90x90x2138mm HP-0601 Standpfosten Unterteil 90x90x2110mm HP-0602 Eckpfosten Haus 90x90x1690mm 2°schräg HP-0603 Verlängerung Standpfosten vorne 90x90x1205mm 2°schräg HP-0604 Verlängerung Standpfosten hinten 90x90x1105mm 2°schräg HP-0605 Querstrebe Podest 70x70x1940mm HP-0606 Querstrebe Podest 70x70x1900mm HP-0607 Querstrebe Podest 70x70x1800mm HP-0608 70x70x770mm Verlängerung Querstrebe B1 Podest HP-0609...
- Seite 7 Design-Spielhaus Karl 650 Durchgang Kletterwand 28x90x638mm HP-0621 28x90x610mm Absturzsicherung Rutsche HP-0622 Sicherheitspfosten Rutsche 90 x 90 x 638mm HP-0623 40x70x1940mm Querstreben Dach HP-0624 Dachbretter wie Pos. B8 16x98x2040mm HP-0613 Dachschürze rechts / links 16x95x2140mm HP-0625 16x95x1940mm Dachschürze vorne / hinten HP-0626 Sandkastenbrett rechts / links 16x95x1720mm...
- Seite 8 Design-Spielhaus Karl 650 Kletterwand 86x790x1405mm HP-0637 Front Seitenteil links Front Oberteil HP-0639 56x420x1650mm 56x450x1620mm HP-0638 Front Seitenteil rechts 56x420x1650mm HP-0640 Rückwand Unterteil Rückwand Oberteil HP-0641 HP-0642 56x818x1620mm 56x802x1620mm Seitenwand HP-0643 56x1022x1608mm Tür rechts Tür links HP-0644 HP-0645 44x410x1260mm 44x410x1260mm Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
- Seite 9 Design-Spielhaus Karl 650 Aluminium-Laufschiene Schiebetüren L= 1500mm ZA x1 HP-0926 ZS x4 SD x2 ZP x2 ZQ x4 ZR x4 HP-0931 HP-0927 HP-0928 HP-0929 HP-0930 Endkappe Laufschiene Aufhängung Schiebetür Stopper Schiebetür Laufwagen Schiebetür Führung Schiebetür R1900 x1 Regenrinne L= 1930 ID-12989 2x Endkappe 1x Anschluss Auslauf...
- Seite 10 Design-Spielhaus Karl 650 Ansicht A Ansicht B Fallraum / Sichereitsabstände nach DIN 1176 Die Positionen von Rutsche, Leiter und Ansicht Kletterwand können getauscht werden. Die Fallräume / Sicherheitsabstände S ind dementsprechend anzupassen! Ansicht B Grundriss Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
-
Seite 11: Übersicht Positionsnummern
Design-Spielhaus Karl 650 Übersicht Positionsnummern Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 12: Zusammenbau Sandkasten-Seiten
Design-Spielhaus Karl 650 Zusammenbau Sandkasten-Seiten: Ø 4 Zusammenbau 90°-Winkel prüfen! 4x40 2x Sandkastenseite P2, vorne und hinten 2x Sandkastenseite P1, rechts und links 4x40 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 13: Zusammenbau Querbalken B1/B4 Podest
Design-Spielhaus Karl 650 Zusammenbau Querbalken B1/B4 Podest: Ø 5 Zusammenbau 5x60 2x Querbalken B1/B4 vorne und hinten 5x60 4x Zusammenbau Standpfosten A2/A3 vorne und A2/A4 hinten Podest: Zusammenbau 2x Standpfosten A2/A3 2x Standpfosten A2/A4 vorne hinten Ø 5 5x60 5x60 8x Spielgeräte4you | Stockumer St. -
Seite 14: Zusammenbau Podest - Rahmenkonstruktion Front
Design-Spielhaus Karl 650 Zusammenbau Podest – Rahmenkonstruktion Front: Detail Montage P2: 2° 2° Ø 6 A2/A3 5x60 A2/A3 Ø 5 B1/B4 6x120 siehe Detail 5x60 2x/Seite 6x120 5x60 4x 6x120 14x Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 15: Zusammenbau Podest - Rahmenkonstruktion Rückseite
Design-Spielhaus Karl 650 Zusammenbau Podest – Rahmenkonstruktion Rückseite: 2° Detail Montage P2: 2° Ø 5 5x60 A2/A4 Ø 6 A2/A4 B1/B4 siehe Detail 6x120 5x60 2x/Seite 5x60 4x 6x120 14x Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 16: Zusammenbau Podest - Rahmenkonstruktion Gesamt
Design-Spielhaus Karl 650 Zusammenbau Podest – Rahmenkonstruktion gesamt: Ø 6 6x120 6x120 5x80 5x80 6x120 5x80 6x120 90° 5x80 32x 6x120 38x Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... - Seite 17 Design-Spielhaus Karl 650 Zusammenbau Podest – Rahmenkonstruktion gesamt - Draufsicht: 6x120 5x80 5x80 6x120 5x80 5x80 6x120 6x120 6x120 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
-
Seite 18: Zusammenbau Podest - Beplankung Nut- & Federbretter B8
Design-Spielhaus Karl 650 Zusammenbau Podest – Beplankung Nut- & Federbretter B8: B6 30x letztes Brett 4x40 8x pro Brett anschneiden 4x40 8x pro Brett Detail Beplankung B8 4x40 272x Pfosten 6x Schraubanker ausschneiden Wir empfehlen, nach diesem Schritt die Konstruktion mit den Schraubankern ID-1203 zu fixieren. - Seite 19 Design-Spielhaus Karl 650 Montage Wände Schnitt 2° x2pc. x2pc. Ø 5 x4pc. 4x40 4x40 20mm x1pc. 4x40 6,0x120 x1pc. A3 zuerst an W5 x1pc. 4x40 montieren, danach x1pc. W1 und W2 x1pc. x2pc. zuerst an W5 montieren, danach W1 und W2 6,0x120 Detail Fenster 5mm Rücksprung...
-
Seite 20: Montage Geländer Und Absturzsicherungen
Design-Spielhaus Karl 650 Montage Geländer und Absturzsicherungen 5,0x60 Ø x2pc. x1pc. 5,0x60 x1pc. x1pc. 5,0x60 x2pc. 5,0x60 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 21: Montage Zusätzliches Geländer Bei Haus Ohne Rutsche
Design-Spielhaus Karl 650 Montage zusätzliches Geländer bei Haus ohne Rutsche x1pc. x1pc. x1pc. x1pc. 5,0x60 D4 und D5 entfällt! Ø 5,0x60 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 22: Montage Leiter Und Kletterwand
Design-Spielhaus Karl 650 Montage Leiter und Kletterwand 3,9x32 SW x5 Ø 12 x1pc. x1pc. x1pc. MS x4 Detail Befestigung Leitersprossen 3,9x32 6,0x160 Ø 6 3,9x32 selbstbohrende Schraube x8 6,0x160 6,0x160 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... -
Seite 23: Montage Dach
Design-Spielhaus Karl 650 Montage Dach 4x40 x3pc. Ø5 5,0x80 R1900 x1 + Zubehör RN1 5,9m² NL x4 NT x12 Dachschürze / Montagedetails siehe Seite 19 Detail Draufsicht 3x16 x 12pc. 2x3pc. 2x3pc. x 4pc. 4x40 Dachschürze vorne 2,2x16 4x40 x22pc. 2,2x40 3x16 2,2x40... - Seite 24 Design-Spielhaus Karl 650 Montage Dachschürze Vertikalschnitt Dachkonstruktion 4x40 1530 4x40 4x40 4x40 1530 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
-
Seite 25: Montage Fernster
Design-Spielhaus Karl 650 Montage Fernster Plexi-Scheiben PL1 x1 PL1 + PL2 vorbohren! Ø 5 Plexi-Scheiben PL2 x2 vorbohren! Scheiben vorbohren! Vor Montage Folie abziehen ZS x4 SD x2 ZR x4 ZQ x4 3x16 ZP x2 Montage Schiebetüren 4x40 3x16 x1pc. 3x16 30x30x1500 3x16... - Seite 26 Design-Spielhaus Karl 650 Montage Schiebetür Schritt 1: Beschlagteile in Laufschiene einfädeln Schritt 2: Stopper ZQ festschrauben ZQ ZQ Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
-
Seite 27: Schritt 4: Laufschiene Montieren
Design-Spielhaus Karl 650 Schritt 3: Aufhängelaschen ZS an Schiebetüren montieren Schritt 4: Laufschiene montieren Detailschnitt 40mm 3x16 4x40 Schritt 5: Führung unten montieren 4x40 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021... - Seite 28 Design-Spielhaus Karl 650 Schritt 6: Schiebetüren einhängen Schritt 7: Schiebetüren in der Höhe justieren und festschrauben an oberer Schraube festschrauben 13er Schlüssel an unterer Schraube Höhe justieren 3-5mm Luft in der Höhe zwischen Tür und Führung Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
- Seite 29 Design-Spielhaus Karl 650 Die Stopper in der Laufschiene so einstellen, dass zwischen den Türblättern im geschlossenen Zustand eine 15mm Türfuge entsteht. Das dient der Sicherheit Ihrer Kinder und verhindert das Einklemmen von Fingern. Ansicht von Außen Die Türblätter flächenbündig ausrichten und die Wände seitlich am Fußboden verschrauben.
- Seite 30 Design-Spielhaus Karl 650 Montage Rutsche und Haltegriffe Schrauben vorsichtig anziehen! a= a 5,0x80 x2 UC x4 Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
- Seite 32 Design-Spielhaus Karl 650 Notizen: Spielgeräte4you | Stockumer St. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | E-mail: info@spielgeraete4you.de Stand: November 2021...
