knall Minirollo Messanleitung Seite 2

Messanleitung
MGS Rollo und MGII Klassisches
Die lange und störungsfreie Funktion der Fensterabdeckung hängt nicht nur von der
hohen Qualität seiner Herstellung, sondern auch von seiner richtigen Montage ab. Damit
das Rollo perfekt passt, muss die gewählte Stelle richtig und sorgfältig dimensioniert sein.

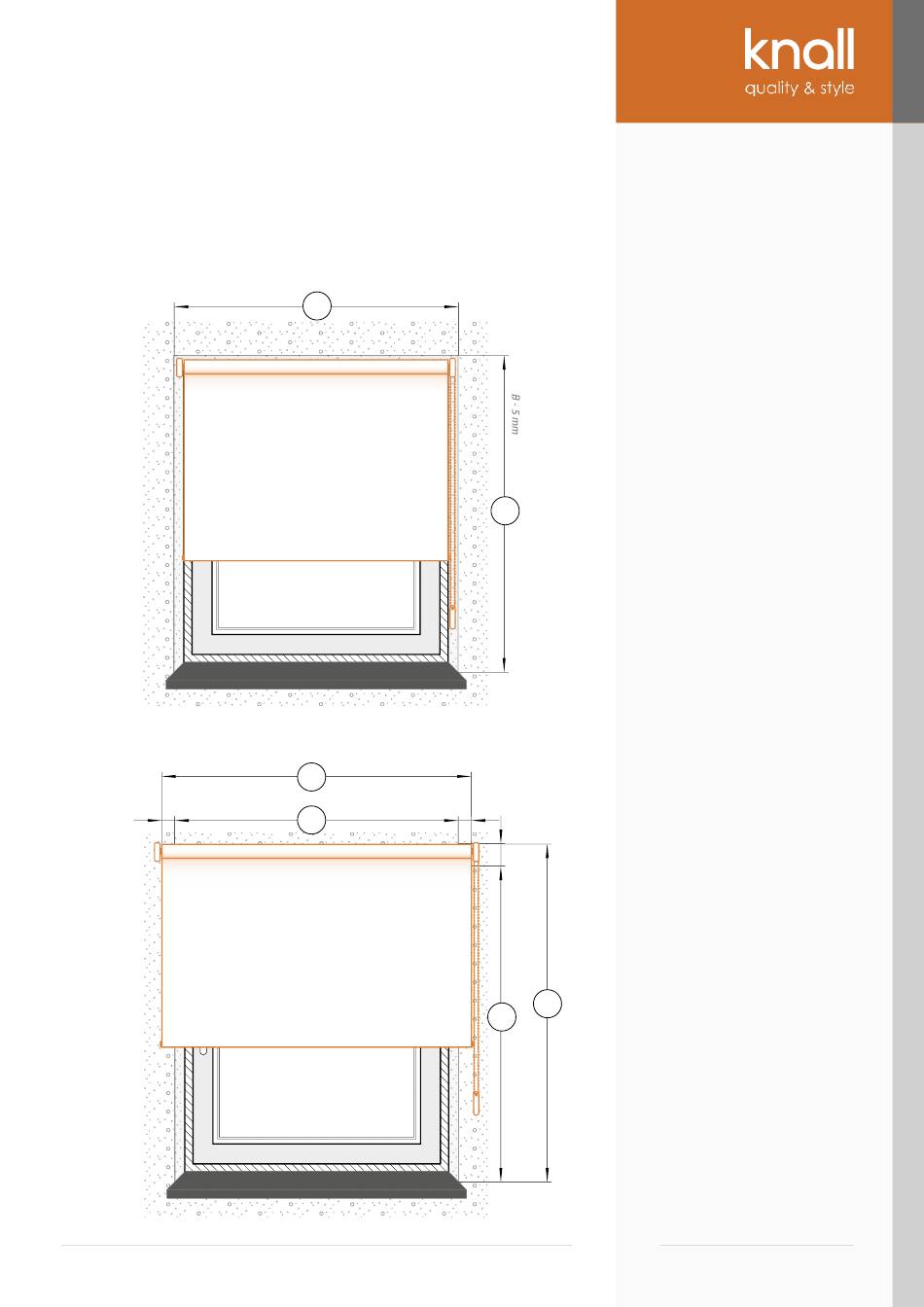

Die folgenden Hilfszeichnungen sind unbedingt einzuhalten.
Zum Verschrauben - Fensterlaibung
Zum Verschrauben - Wand
Messanleitung MGS Rollo und MGII Klassisches
A - 5 mm
A
A
C
A- BREITE DER FENSTERLAIBUNG
Wenn die Breite der Fensterlaibung
in allen Punkten insgesamt nicht
gleich ist nehmen Sie den kleinsten
Wert. 5mm ist der zu subtrahierende
Abstand von der Breite der Fen-
sterlaibung. Das dient zur einfachen
Montage des Rollos.
B - HÖHE DER FENSTERLAIBUNG
Wenn die Höhe der Fensterlaibung
B
in allen Punkten insgesamt nicht
gleich ist nehmen Sie den kleinsten
Wert. 5mm ist der zu subtrahierende
Abstand von der Höhe der Fensterla-
ibung. Das dient zur einfachen Monta-
ge des Rollos.
* Der obere Mechanismus des Rollos
nimmt auf ca. 8 cm hoch
* Denken Sie daran, dass in einigen
Fällen kann der obere Mechanismus
kollidieren beim Öffnen des Fensters.
A - BREITE DER ROLLOGEWEBE
B – HÖHE DES ROLLOS
C - BREITE DER FENSTERNISCHE
D - HÖHE DER FENSTERNISCHE
Verwenden Sie diese Option, wenn
Sie Rollo an der Wand installieren
möchten. Wir empfehlen, dass ein
Rollo ca. 8-10 cm breiter und 8-10 cm
B
cm höher als die Fensternische war,
D
damit es keine Lücken gibt.
* Der obere Mechanismus des Rollos
nimmt auf ca. 8 cm hoch.
* Alle Maße sind in Millimetern
angegeben
