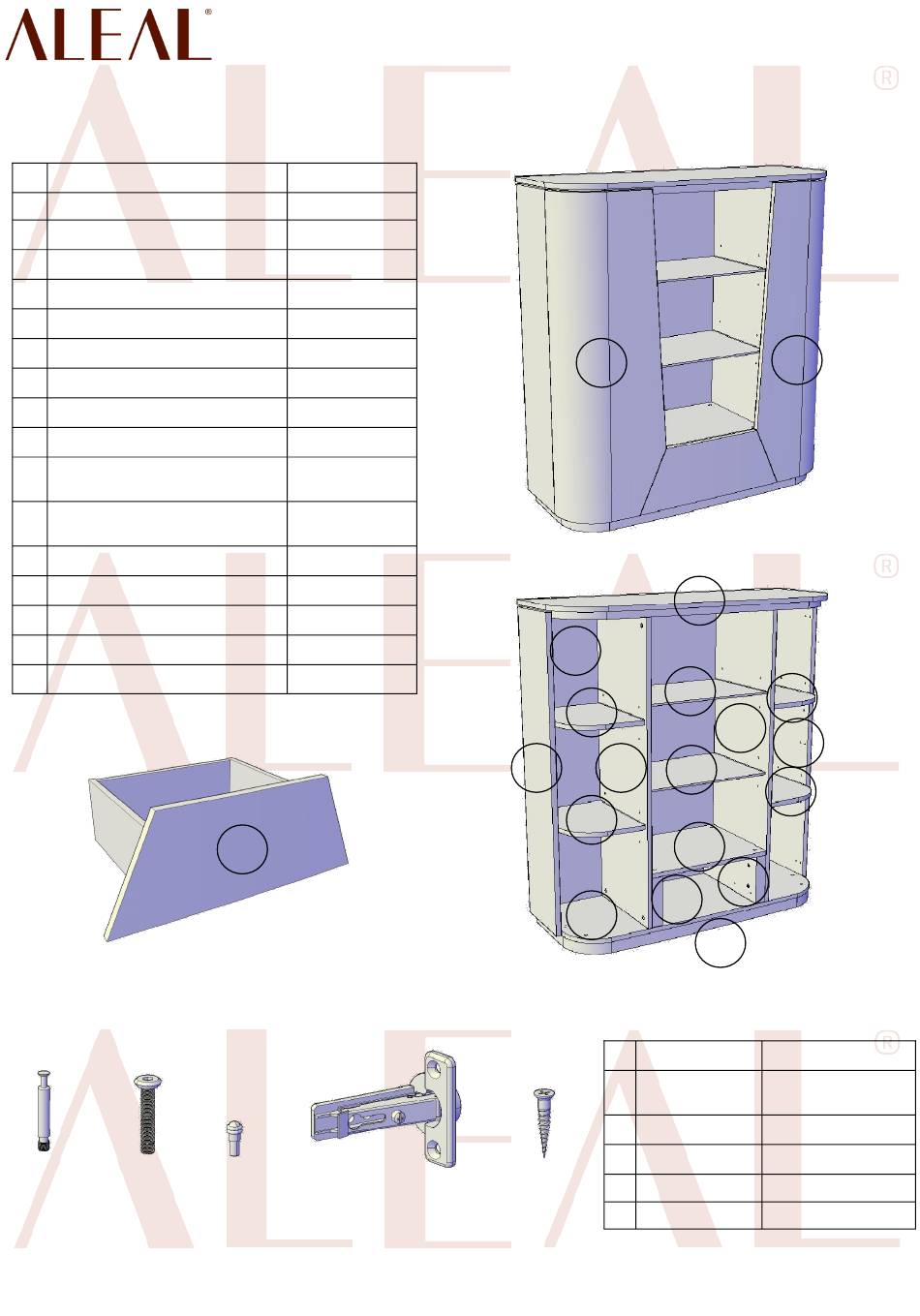

ALEAL Vandoma Montageanweisungen
Möbelbar
Nº Beschreibung
1
Untere innere Einlegeboden VANBARENT
2
Linke innenaussenseite
3
Rechte innenaussenseite
4
Boden
5
Deckel
6
Linke Aussenseite
7
Rückwand
8
Rechte Aussenseite
9
Sockel
10 Aussenseite für Kiste von
Linke Schubladen
11 Aussenseite für Kiste von
Rechte Schubladen
12 Seitlich Einlegeböden
13 Mittlere Einlegeböden
14 Schublade
15 Linke Tür
16 Rechte Tür
Benötigte Beschläge :
B
A
X20
X8
DIESES PRODUKT WIRD UNTER DEN ANFORDERUNGEN EINES QUALITÄATSMANAGEMENT-ZERTIFIKATS DURCH DAS „BUREAU VERITAS CERTIFICATION"
GEMÄß BEZUGSBEISPIEL ISO 9001 HERGESTELLT.
Kennzeichen
VANBARILINE
VANBARILIND
VANBARPEG
VANBARTAM
VANBARILES
VANBARCOS
VANBARILDI
VANBARSOC
VANBARILCGE
VANBARILCGD
VANBARPRLA
VANBARPRCE
VANBARGAV
VANBARPOES
VANBARPODI
14
C
X24
X6
Möbelbar Vandoma
ACHTUNG! - Möbel ist zerlegbar
7
12
6
12
E
D
x12
Montageanweisungen
15
5
13
3
2
13
1
11
10
4
9
Nr Kennzeichen Beschreibung
1
A
2
B
3
C
4
D
5
E
16
12
8
12
Schraube Mini-
Fix
Schraube M6x50
Hebel
Scharnier
Schraube 4.5x60
Inhaltsverzeichnis
Inhaltszusammenfassung für ALEAL Vandoma
- Seite 1 Möbelbar Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Kennzeichen Untere innere Einlegeboden VANBARENT Linke innenaussenseite VANBARILINE Rechte innenaussenseite VANBARILIND Boden VANBARPEG Deckel VANBARTAM Linke Aussenseite VANBARILES Rückwand VANBARCOS Rechte Aussenseite VANBARILDI Sockel VANBARSOC 10 Aussenseite für Kiste von...
- Seite 2 4x “A” 4x “A” 4x “A” 4x “A” 4x “A”...
- Seite 3 8x “B” 12x “E” 24x “C” 6x “D”...
- Seite 4 Schublade Montage Vertikaler Einstellung Schublade Auseinanderbauen Neigungseinstellung ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT...
- Seite 5 Sideboard Vandoma 1,80 Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Kennzeichen Innen Obere Einlegeboden VANA18ENCI Innen Untere Einlegebodem VANA18ENBA Linke Innenaussenseite VANA18ININE Rechte Innenaussenseite VANA18ILIND Boden VANA18PEG Deckel VANA18TAM Linke Aussenseite VANA18ILES Rückwand VANA18COS Rechte Aussenseite VANA18ILDI 10 Sockel...
- Seite 6 8x “A” 4x “A” 4x “A” 4x “A” 4x “A”...
- Seite 7 12x “D” 8x “B” 6x “C”...
- Seite 8 Vertikaler Einstellung Schublade Montage Neigungseinstellung Schublade Auseinanderbauen ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT...
- Seite 9 Sideboard 2,20 Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Code Glasaussenseite VANA22ILVI Innen untere Einlegeboden VANA22ENBA Innen obere Einlegeboden VANA22ENCI Linke Innenaussenseite VANA22ILINE Rechte Innenaussenseite VANA22ILIND mittlere Innenaussenseite VANA22ILMB Boden VANA22PEG Mittlere obere Innenaus- VANA22ILMC senseite Deckel VANA22TAM...
- Seite 10 8x “A” 2x “A” 6x “A” 2x “A” 6x “A”...
- Seite 11 4x “A” 4x “A” 12x “D” 8x “B” 6x “C”...
-
Seite 12: Vertikaler Einstellung
Schublade Montage Vertikaler Einstellung Schublade Auseinan- Neigungseinstellung ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT... -
Seite 13: Tv Unterteil 1.80 Vandoma
TV Unterteil 1.80 Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Kennzeichen Innen Obere Einlegeboden VANBT18ENCI Innen Untere Einlegeboden VANBT18ENBA Linke Innenaussenseite VANBT18ININE Rechte Innenaussenseite VANBT18ILIND Boden VANBT18PEG Deckel VANBT18TAM Linke Aussenseite VANBT18ILES Rückwand VANBT18COS Rechte Aussenseite VANBT18ILDI 10 Sockel... - Seite 14 8x “A” 4x “A” 4x “A” 4x “A” 4x “A”...
- Seite 15 12x “D” 8x “B” 6x “C”...
- Seite 16 Schublade Montage Vertikaler Einstellung Schublade Auseinanderbauen Neigungseinstellung ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT...
-
Seite 17: Tv Unterteil 2.20 Vandoma
TV Unterteil 2.20 Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Kennzeichen Glassaussenseite VANBT22ILVI Innen untere Einlegeboden VANBT22ENBA Entrepano Cima VANBT22ENCI Linke innenaussenseite VANBT22ILINE Rechte innenaussenseite VANBT22ILIND Mittlere untere Aussenseite VANBT22ILMB Boden VANBT22PEG Mittlere obere Aussenseite VANBT22ILMC Deckel VANBT22TAM... - Seite 18 8x “A” 2x “A” 6x “A” 2x “A” 6x “A”...
- Seite 19 4x “A” 4x “A” 12x “D” 8x “B” 6x “C”...
- Seite 20 Schublade Montage Vertikaler Einstellung Neigungseinstellung Schublade Auseinanderbauen ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT...
-
Seite 21: Beschreibung
Vitrine Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Kennzeichen Beschreibung Rechte Aussenseite Deckel Obere Einlegeboden Untere Einlegeboden Boden Rückwand Linke Aussenseite Sockel Glaseinlegeboden 10 Linke Tüt 11 Rechte Tür Benötigte Beschläge: Nr Kennzeichen Beschreibung Schraube Mini-Fix Hebel Pelikan Scharnier Scharube 4.5x60... - Seite 22 2x “A” 2x “A” 2x “A” 2x “A” 8x “A”...
- Seite 23 12x “D” 12x “B” 8x “C”...
-
Seite 24: Besondere Vorsicht Mit Lack Und Holzüberflächen
Einstellung: Frontal Einstellung Seitlich Eisntellung Senkrechte Eisntellung ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT... - Seite 25 Wohnwand Vandoma Montageanweisungen ACHTUNG! - Möbel ist zerlegbar Nº Beschreibung Kennzeichen Schubladen Modul VANESTBAGA Rechts seitlich Modul VANESTMLDI Ausssenseite 50 VANESTIL50 TV Deckel VANESTTATV TV Paneel VANESTPATV Oberee Modul VANESTMOSU Linker seitlich Modul VANESTMLES Seitlich Holzeinlegeboden VANESTPLMA Seitlich Glaseinlegeboden VANESTPLVI 10 Linke obere Tür...
- Seite 26 4x “B” 2x “A” 4x “B” 2x “A” + 4x “B”...
- Seite 27 16x “C” 16x “D” Waage Montage Waage Eisntellung Waage Zerlegung...
- Seite 28 Schublade Montage Vertikaler Einstellung Schublade Auseinanderbauen Neigungseinstellung ALEAL—INDÚSTRIA DE MOBLIÁRIO, S.A. | RUA CENTRAL DE VANDOMA, 633 | 4585-769 VANDOMA PRD | PORTUGAL T: +351 22 411 36 78 | F: +351 22 411 05 10 | INFO@ALEAL.PT | WWW.ALEAL.PT...
