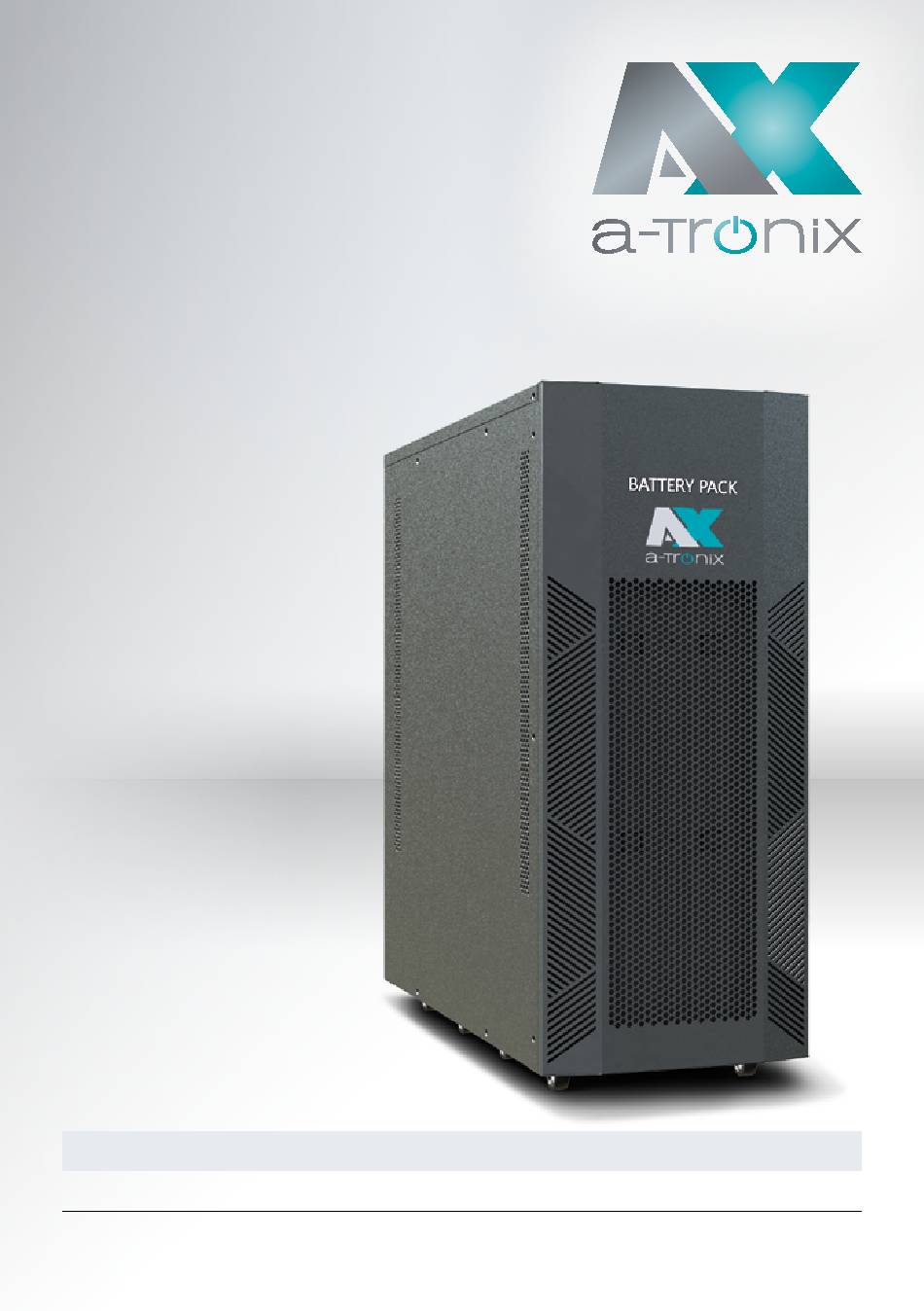

- Seite 1 BATTERIE- SCHRANK Installations- und Bedienungs- anleitung 6kVA, 10kVA Tower USV Modell Artikelnummer a-TroniX Batterieschrank Pro 9885163 09/2021 Seite 1...
-
Seite 2: Einleitung
Vielen Dank, dass Sie sich für den Kauf unseres Batterieschranks (BS) der a-TroniX Serie entschieden haben. Sie kann zur USV der a-TroniX-Serie hinzugefügt werden um diese auf äußerst hohe Autonomiezeiten zu erweitern. Es können bis zu vier Batterieschränke installiert werden. -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA Inhaltsübersicht Seite 1. Wichtige Sicherheitshinweise 2. Verwendete Symbole und Abkürzungen 3. Installation 3.1. Überprüfung der Geräte 3.2. Batterieeinbau 3.3. Installation und Anschluss der Batterien 3.4. Installieren des optionalen Batterieschranks 4. Wartung 4.1. Austauschen der Batterien 4.2. -
Seite 4: Wichtige Sicherheitshinweise
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA 1. Wichtige Sicherheitshinweise Dieses Handbuch enthält wichtige Hinweise und Anweisungen, die Sie bei der Installation und Wartung Ihres Batterieschrankes beachten müssen. Beachten Sie unbedingt alle Warnhinweise und Anweisungen in dieser Anleitung bevor Sie das Gerät in Betrieb nehmen und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. -
Seite 5: Verwendete Symbole Und Abkürzungen
Allgemeine Warnung vor Gefahrenstellen. INFORMATION: Dieses Symbol weist auf Texte, Hinweise oder Tipps hin. Die Nichtbeachtung von Vorsichtsmaßnahmen kann zur Beschädigung des Pro- dukts und/oder seiner Funktionen oder einer Sache in seiner Umgebung führen. UMWELT: Kennzeichnet Baugruppen oder Teile die fachgerecht entsorgt werden müssen. -
Seite 6: Installation
Benutzen Sie stets Hebetechni- ken, die dem Gewicht angemes- sen sind. In den a-TroniX Batterieschrank Pro können bis zu 40 Stück 12V/9Ah Batterien einge- baut werden. Die Ausgangsspannung kann 96V, 108V oder 120V durch den Batteriean- schluss betragen. Für den Betrieb werden zwei Batteriestränge parallel geschaltet wel-... - Seite 7 Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA Entfernen Sie die Gehäuseabdeckung des Batterieschranks um die um die Batterien ein- bauen und die Batteriekabel anschließen zu können (siehe Abbildung 2): Abbildung 2 09/2021 Seite 7...
-
Seite 8: Installation Und Anschluss Der Batterien
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA 3.3. Installation und Anschluss der Batterien Es können 40/36/32 Stück Batterien ausgewählt werden, um sie in zwei Stränge zu unter- teilen, die für den Betrieb parallel geschaltet sind. Jeder Strang hat 20/18/16 Stück Batterien in Serie (BAT+, N, BAT -). - Seite 9 Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA Anleitung für die Installation und den Anschluss von 36 Stück Batterien: Legen Sie die Batterien nacheinander von unten nach oben ein und schließen Sie dann die Batteriekabel gemäß dem folgenden Schaltplan an: Verdrahtungsplan für die Installation von 36 Stück Batterien...
- Seite 10 Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA Anleitung für die Installation und den Anschluss von 32 Stück Batterien: Legen Sie die Batterien nacheinander von unten nach oben ein und schließen Sie dann die Batteriekabel gemäß dem folgenden Schaltplan an: Verdrahtungsplan für die Installation von 32 Stück Batterien Wenn der Einbau und der Anschluss der Batterien abgeschlossen ist, verwenden Sie ein Multimeter oder ein anderes zugelassenes Prüfgerät, um die Spannungen zwischen BAT+...
-
Seite 11: Installieren Des Optionalen Batterieschranks
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA 3.4. Installation des optionalen Batterieschranks 1. Die Abbildung 3 zeigt die Verbindung zwischen der USV und dem Batterie- schrank. ACHTUNG: Beim Anschluss eines Batterieschrankes an die USV kann es zu einer geringen Lichtbogenbildung kommen. Dies ist normal und stellt keine Gefahr für das Personal dar. -
Seite 12: Wartung
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA 4. Wartung 4.1. Austauschen der Batterien INFORMATION: Trennen Sie die Batterie NICHT, während die USV im Batteriebetrieb ist. Der Batterieschrank kann ausgetauscht werden, wenn die USV eingeschaltet ist. Beachten Sie jedoch, dass die Last der USV möglicherweise NICHT geschützt ist, wenn die Stromversorgung zu diesem Zeitpunkt ausfällt. -
Seite 13: Ersetzen Von Tower-Batterieschränken
Bedienungsanleitung a-TroniX Batterieschrank 6kVA, 10kVA 4.2. Ersetzen von Tower-Batterieschränken ACHTUNG: Der Batterieschrank ist schwer. Zum Anheben des Schranks sind mindestens zwei Personen erforderlich. Ersetzten der Batterieschränke: Ziehen Sie das Batterieschrankverbindungskabel von der USV ab. Wenn zu- ■ sätzliche Batterieschränke installiert sind, ziehen Sie das Kabel vom Batterie- anschluss an jedem Batterieschrank ab. -
