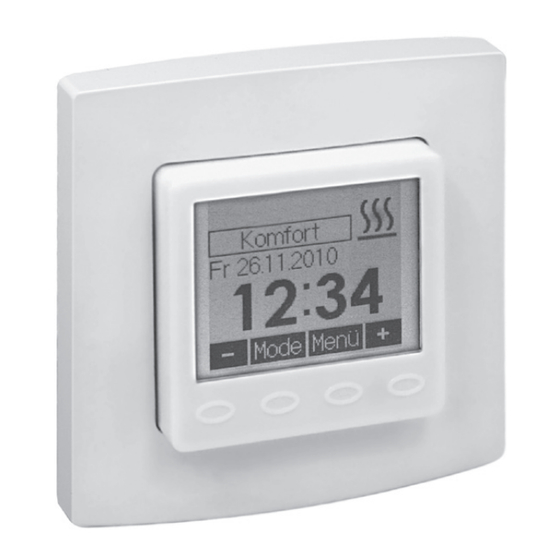

PROTEC.class PRTR 1050 Bedienungsanleitung
Universeller temperaturregler
Verwandte Anleitungen für PROTEC.class PRTR 1050
Inhaltszusammenfassung für PROTEC.class PRTR 1050
- Seite 1 Bedienungsanleitung Universeller Temperaturregler PRTR 1050, PRTR 1055 Stand 10.2019 (19/053) 5 21 752 02...
-
Seite 2: Inhaltsverzeichnis
Übersicht Bedienungsanleitung Sicherheitshinweis ................... 03 Anwendung / Funktion / Notbetrieb ..............03 Hinweise zur Bedienung .................. 03 Regelbetrieb ....................04 14.1 Temporäre Solltemperatureinstellung .............. 04 14.2 Auswahl der Betriebsart / Frostschutz ............. 05 Hauptmenü ...................... 06 15.1 Untermenü Party ..................... 08 15.2 Untermenü... -
Seite 3: Sicherheitshinweis
1. Sicherheitshinweis Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entsprechenden Schaltbild auf dem Gehäuse oder in der Bedienungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Bestimmungen entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. -
Seite 4: Regelbetrieb
4. Regelbetrieb temporäre Solltemperatureinstellung siehe 4.1 Mode Auswahl der Betriebsart siehe 4.3 Menü Hauptmenü siehe 5. 4.1 Temporäre Solltemperatureinstellung Solltemperatur +/- 0,5K Übernahme der Werte / Rückkehr zum Regelbetrieb Nach ca. 5 Sekunden ohne Tastenbetätigung erfolgt eine automatische Rückkehr in den Regelbetrieb. Der veränderte Temperaturwert wird dabei übernommen. -
Seite 5: Auswahl Der Betriebsart / Frostschutz
4.2 Auswahl der Betriebsart / Frostschutz ▼ ▼ ▼ ▼ ► ► ► ◄ Eine Betätigung der Tastfläche führt zu einem Wechsel der Betriebsart in der dargestellten Mode Reihenfolge: – Automatik (automatische Regelung nach eingestelltem Tagesprogramm – siehe 5.4 / 5.5) –... -
Seite 6: Hauptmenü
5. Hauptmenü ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ Untermenü Untermenü Untermenü Untermenü Party Urlaub Uhrzeit Datum siehe 5.1 siehe 5.2 siehe 5.3 siehe 5.3 Das Hauptmenü wird mit Taste beendet. Ende... -
Seite 7: Information
5. Hauptmenü ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ Untermenü Untermenü Untermenü Information Temperatur Einstellungen Tagesprogramme siehe 5.6 siehe 5.4 siehe 5.7 siehe 5.5 Aufruf Expertenmenü siehe 6. -
Seite 8: Untermenü Party
5.1 Untermenü Party Partydauer +/- 15 Minuten Ende Abbruch der Eingabe / Rückkehr ins Hauptmenü Start der Partyfunktion Mit Betätigung der Tastfläche wird die Partyfunktion gestartet. Bei Erreichen der eingegebenen Zeit erfolgt automatisch ein Wechsel in die vorherige Betriebsart. Die Partyfunktion kann durch Betätigung der Tastfläche jederzeit beendet werden. -
Seite 9: Einstellen Der Uhrzeit / Des Datums
5.3 Einstellen der Uhrzeit / des Datums Stunde +/- 1 Ende Abbruch der Eingabe / Rückkehr ins Hauptmenü Wechsel zu Eingabe Minute Die Eingabe der Minuten erfolgt analog zur Eingabe der Stunden. Wurde die Einstellung der Minuten geändert, erfolgt mit Betätigung der Taste die Übernahme der Werte sowie die Rückkehr ins Hauptmenü. -
Seite 10: Eingabe Der Solltemperaturen Eingabe Eco-Temperatur
5.4 Eingabe der Solltemperaturen Eingabe ECO-Temperatur ECO-Temperatur +/- 0,5K Ende Abbruch der Eingabe / Rückkehr ins Hauptmenü Übernahme des Wertes, Rückkehr ins Hauptmenü Der maximal einstellbare ECO-Temperaturwert beträgt Komfort-Temperaturwert – 1K. Auf diese Temperatur wird während der ECO-Zeiten geregelt. Werkseinstellung: 17°C 5.5 Eingabe der Tagesprogramme Auswahl des Wochentages Wochentag vor / zurück... -
Seite 11: Eingabe Der Tagesprogramme Bestätigung Der Eingabe
5.5 Eingabe der Tagesprogramme Auswahl der Komfort- ( ) bzw. ECO-Zeiten ( _ ) █ Position +/- 15 Minuten Beenden der Eingabe. Wurden keine Änderungen vorgenommen erfolgt eine Rückkehr zur Ende Auswahl des Wochentags, sonst Wechsel zur Bestätigung der Eingaben Wechsel zwischen Komfort- und ECO-Zeiten Werkseinstellung Komfortzeiten: Montag bis Freitag: 05:00 …... -
Seite 12: Eingabe Der Tagesprogramme Übernahme Der Eingabe Für Andere Wochentage
5.5 Eingabe der Tagesprogramme Übernahme der Eingabe für andere Wochentage Auswahl vor / zurück Keine Übernahme der Eingabe / Rückkehr zur Auswahl des Ende Wochentages Übernahme der Eingabe für den (die) ausgewählten Wochentag(e). 5.6 Information 5.7 Einstellungen Auswahl aufwärts / abwärts Abbruch der Eingabe, Ende Rückkehr ins Hauptmenü... -
Seite 13: Tastensperre
5.7 Einstellungen Folgende Funktionen sind verfügbar: 5.7.1.Tastensperre Die Tastensperre wird ca. 2 Minuten nach der letzten Berührung einer Tastfläche aktiv und das Schlüsselsymbol wird im Display angezeigt. Um die Tastflächen wieder zu aktivieren, muss eine beliebige Tastfläche ca. 10 Sekunden lang berührt werden. Werkseinstellung: Aus 5.7.2. -
Seite 14: Maximale Temperatur
5.7.6 Anzeigeinhalt Bei einer Konfiguration als Fußbodentemperaturregler ist nur die Zeitanzeige aktiv. Ist der Regler nicht als Fußbodentemperaturregler konfiguriert, so kann zwischen folgenden Anzeigeinhalten gewählt werden: 1. Zeit 2. Temperaturen 3. Zeit & Temperaturen im Wechsel Werkseinstellung: Zeit & Temperaturen im Wechsel 6. - Seite 15 6.6 Lasteingabe (nur verfügbar bei Raumtemperaturregler und Raumtemperaturregler mit Fußbodenüberwachung) Um die Eigenerwärmung des Reglers kompensieren zu können, muss die Leistungsaufnahme des angeschlossenen Verbrauchers eingegeben werden. Die Leistung der Heizlast wird in kW dargestellt und ist im Bereich zwischen 0.1 und 2.3 einzustellen. Bei Zwischenwerten ist der nächst niedrigere Wert einzustellen.
-
Seite 16: Montage/Anschluss
7. Montage/Anschluss Das Gerät mit dem 50 x 50 mm Gehäusedeckel ist mittels Zwischenrahmen der Schalterhersteller nach DIN 49075 in nahezu alle Schalterprogramme integrierbar. Das Gerät mit dem 55 x 55 mm Gehäusedeckel ist ebenfalls für diverse Schalterprogramme geeignet. Bei Mehrfachrahmen ist der Regler immer an unterster Stelle zu montieren. -
Seite 17: Anschlussschaltbild Und Maßzeichnung
9. Anschlussschaltbild und Maßzeichnung Last max. 2,3 kW ext. Sensor... - Seite 18 Wichtiger Hinweis! Die Einzeladern der Netzspannungsversorgung und des externen Fühlers sind durch Setzen je eines Kabelbinders gegen Verlagerung zu sichern. Hierbei ist auf einen möglichst kurzen Abstand, maximal jedoch 15 mm, zwischen Kabelbinder und Netzanschluss bzw. Fühlerklemmen zu achten. Klemme Netzanschluss Klemme Fühleranschluss / SELV...
-
Seite 19: Technische Daten
10. Technische Daten Betriebsspannung: 230 V~, 50Hz Fühler: NTC – intern NTC – extern anschließbar Schaltkontakt: Relais / Schließer, Typ 1.C 10 (2) A / 230V~ Schaltvermögen: Einstellbereich: 5 … 30°C für Raumtemperaturregelung 10 … 42°C für Fußbodentemperaturregler Schaltdifferenz: <1K Absenkung: Absenktemperatur einstellbar Raumtemperaturregelung 5 …... -
Seite 20: Zubehör
Beschaffenheit dar. Die Prüfung der Eignung für den vom Auftraggeber / Kunden vorge- sehenen Verwendungszweck oder den Einsatz unter den konkreten Gebrauchsbedingungen obliegt dem Auftraggeber / Kunden; hierfür übernehmen wir keine Gewährleistung. Änderungen vorbehalten. PROTEC.class Produktmanagement Ludwig-Erhard-Straße 21-39 · D-65760 Eschborn...
