MONTAGE
Grundbausatz

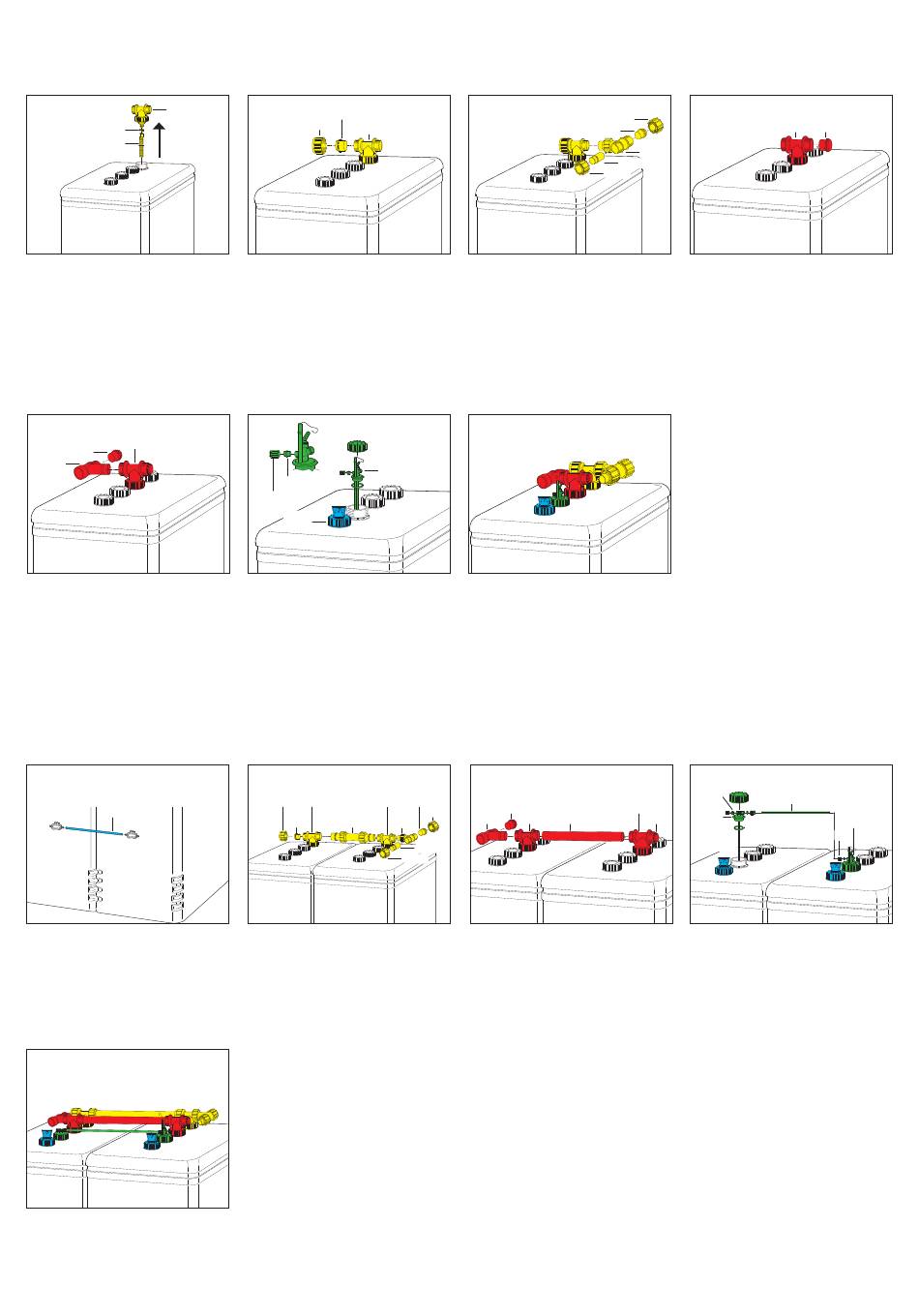

Abb. 1
4301
4391
4390
PE-Wellrohr (Pos. 4390) bis Anschlag
auf Schlauchtülle aufschieben und
mittels PE-Schlauchschelle (Pos. 4391)
sichern.
Abb. 5
0900
1800
4700
Erweiterungsbausatz
Abb. 8
3110
3150
3160
Abstandsrohre (Pos. 31xx) dient zur
exakten Ausrichtung der Tankanlage.
Abb. 12
Komplett montierte Batterie.
6
Abb. 2
1800
1700
4310
Abb. 6
146K
150K
135K
133K
2501
2510
Schwimmer der Füllstandsanzeige
(Pos. 25xx) langsam in den Tank
einlassen, um ein Reißen des Fadens
zu vermeiden.
Abb. 9
1700 4310
6000
4310
1800
6100
1700
1800
9800
4010
8200
1700
Abb. 3
1700
1800
4010
8200
1700
Füll-Verbindungs-T-Stück (Pos. 4010)
muss am 1. Tank in Füllrichtung montiert
werden.
Abb. 7
Komplett montierter Einzeltank.
Abb. 10
3200
1800
6300
0900
4700
0900
9700
Abb. 4
0900 1800
Hinweis: Entlüftungsleitungen werden
nicht verschraubt.
1590
Abb. 11
1960
135K
1970
134K
1800
149K
Entnahme-Verschlussstopfen (Pos. 135K)
auf dem letzten Tank montieren.
146K
150K
132K
