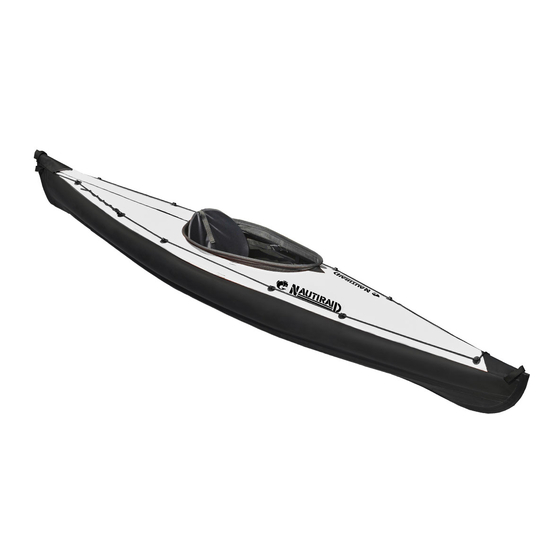

- Seite 1 RAID 325 Montageanleitung...
- Seite 2 Fläche aus, beispielsweise auf einem Trockenrasen oder auf einem Strand. • Die Tasche Ihrem Raid 325 enthält : 1- Die Haut. 2- Der aufblasbare Sitz. 3- Die Spanten. 4- Der Bug. 5- Die Aluminiumröhre. 6- Das Heck. Nummerierung der vorderen Spanten mit roten Markierungen Der spant n°2...
- Seite 3 • Fangen Sie mit der Entfaltung von allen Rohren. •Identifizieren Sie das Aluminiumrohr des Kiels ohne Endstück • Reihen Sie die rote Endstücke der vier bleibenden Rohre auf. • Sie identifizieren zwei lange Rohre, die sind die Rohre der Oberseite des Rumpfes und zwei kurze Rohre für die Unterseite.
- Seite 4 • Nehmen Sie den Bug und fügen Sie ins Kielsrohr ein. Die rote Markierungen sind an der Vorderseite. • Wiederholen Sie das Gleiche für die Hinterseite. •Clipsen Sie die Spanten auf dem Kielsrohr. Die Klebestreifen sollen auf der gleichen Seite und unten sein. Rot an der Vorderseite und blau an der Hinterseite.
- Seite 5 • Nach der Einfügung des Hecks auf dem Kielsrohr, nehmen Sie die zwei längste Rohre und fügen Sie auf den oberen Clips ein. ( Ziehen Sie das blaue Endstück ) • Clipsen Sie den Spant N°4 auf den oberen Rohren ( siehe oben ) und machen Sie das Gleiche für die Spanten N°3 und N°2.
- Seite 6 • Verbinden Sie die Rohre an dem Bug. •Fangen Sie vom Heck wieder an, und clipsen Sie die Spanten an den unteren Rohren bis zum Bug.
- Seite 7 • Richten Sie die zwei kleine Rohre des Deckes ein und fügen Sie auf dem Bug und auf dem Heck. • Der Rumpf ist verbunden.
-
Seite 8: Einstellen Der Fussstütze
EINSTELLEN DER FUSSSTÜTZE Während der ersten Montage Ihrem Kajak, können Sie die Fußstütze regeln. Die Fußstütze knüpft sich auf dem aufblasbaren Sitz. Die Fußstütze verbindet sich auf dem Kielsrohr, dank der Stützen die sich unten dem Plättchen befinden. Verbinden Sie die Fußstütze ins Rohr. Blasen Sie den Sitz auf und richten Sie Binden Sie die Hinterseite des Sitzes an ihn ins Kajak ein. - Seite 9 Binden Sie die Vorderseite des Sitzes an Binden Sie die Fußstütze am Sitz mit dem Spant mit den engen Gurten fest. den breiten Spanngurten. Setzen Sie sich und stellen Sie die Spanngurte ein um die Fußstütze an Ihrer Morphologie auszurichten.
-
Seite 10: Abfolge Der Montage
ABFOLGE DER MONTAGE • Fügen Sie den Rumpf in die Haut ein. • Achten Sie darauf, dass den Rumpf • Schieben Sie den Rumpf bis zum in der Haut gut ausgerichtet ist. Das Grund in die Haut. Rohr muss genau mit dem schwarzen V genäht auf der Haut aufgereiht sein. - Seite 11 • Schieben Sie den Rumpf nach unten bis zur hinteren Spitze um den Rumpf voll in die Haut einzufügen. Beachten Sie, dass die Ecke (mit dem roten Pfeil) aus dem Heck weggenommen wurde. Dafür, ziehen Sie auf dem Arretierstift. • Binden Sie den seitlichen Spanngurt am Rumpf. Die beiden Spanngurte ( mitrotenPfeilen ) sollen auf der Oberseite des Rohres liegen und das untere Rohr umgeben.
- Seite 12 • Bereiten Sie die Spannung vor : der Handgriff und die Kordel sind nicht blockiert, die Ecke kann niedergedrückt sein. Erfassen Sie den Handgriff und drücken Sie auf der Ecke mit Ihrem Fuß.
- Seite 13 • Drücken Sie die Ecke an der Hinterseite des Kajaks nieder, um es zu spannen.Dafür drücken Sie mit Ihrer Ferse und ziehen Sie fest auf dem Handgriff. Der Arretierstift richtet sich ein und erhählt die Ecke in der Stelle. • Schliessen Sie den hinteren Zippverschluss des Kanus und positionieren Sie die Klappe mit dem Klettverschluß.
- Seite 14 ZURÜCK • Falten Sie die Extremität des • Falten Sie den ersten Teil des Zippverschlusses entlang die Spitze. Spitzenschutzes. • Falten Sie den zweiten Teil des • Falten Sie den zweiten Teil des Spitzenschutzes. Spitzenschutzes. • Richten Sie die Sitze ein ( siehe die Seiten - Einstellen der Fußstütze - ). •Blasen Sie die Stabilairs mäßig auf, Ihr Narak Cross ist fertig.
- Seite 15 • Demontage Ihrem Narak Cross : Die Demontage entspricht die Montage in umgekehrter Reihenfolge. Lassen Sie die Luft aus der Stabilairs. Öffnen Sie den hinteren Zippverschluss. Ziehen Sie die Spanngurte des Rumpfes zurück (an den Seiten und der Hinterseite). Auf dem Heck, ziehen Sie auf dem Arretierstift und ziehen Sie die Kordel von oben nach unten um die Ecke frei zu machen.Lösen Sie dieHinterseite des Rumpfes aus der Haut ein.
- Seite 16 Parc des Coëvrons ouest 53 480 Vaiges FRANKRECH Tél. : 00 33 (0)2 43 90 20 26 info@nautiraid.com...
