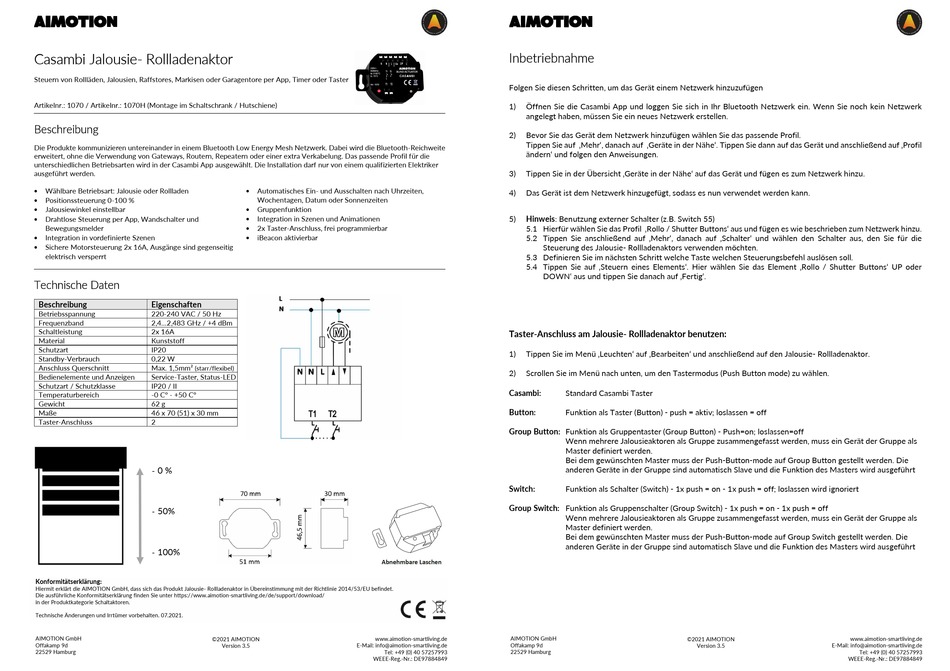

aimotion 1070 Montageanleitung

Casambi Jalousie- Rollladenaktor
Steuern von Rollläden, Jalousien, Raffstores, Markisen oder Garagentore per App, Timer oder Taster
Artikelnr.: 1070 / Artikelnr.: 1070H (Montage im Schaltschrank / Hutschiene)
Beschreibung
Die Produkte kommunizieren untereinander in einem Bluetooth Low Energy Mesh Netzwerk. Dabei wird die Bluetooth-Reichweite
erweitert, ohne die Verwendung von Gateways, Routern, Repeatern oder einer extra Verkabelung. Das passende Profil für die
unterschiedlichen Betriebsarten wird in der Casambi App ausgewählt. Die Installation darf nur von einem qualifizierten Elektriker
ausgeführt werden.
 Wählbare Betriebsart: Jalousie oder Rollladen
 Positionssteuerung 0-100 %
 Jalousiewinkel einstellbar
 Drahtlose Steuerung per App, Wandschalter und
Bewegungsmelder
 Integration in vordefinierte Szenen
 Sichere Motorsteuerung 2x 16A, Ausgänge sind gegenseitig
elektrisch versperrt
Technische Daten
Beschreibung Eigenschaften
Betriebsspannung 220-240 VAC / 50 Hz
Frequenzband 2,4...2,483 GHz / +4 dBm
Schaltleistung 2x 16A
Material Kunststoff
Schutzart IP20
Standby-Verbrauch 0,22 W
Anschluss Querschnitt Max. 1,5mm²
(starr/flexibel)
Bedienelemente und Anzeigen Service-Taster, Status-LED
Schutzart / Schutzklasse IP20 / II
Temperaturbereich -0 C° - +50 C°
Gewicht 62 g
Maße 46 x 70 (51) x 30 mm
Taster-Anschluss 2
- 0 %
- 50%
- 100%
Konformitätserklärung:
Hiermit erklärt die AIMOTION GmbH, dass sich das Produkt Jalousie- Rollladenaktor in Übereinstimmung mit der Richtlinie 2014/53/EU befindet.
Die ausführliche Konformitätserklärung finden Sie unter https://www.aimotion-smartliving.de/de/support/download/
in der Produktkategorie Schaltaktoren.
Technische Änderungen und Irrtümer vorbehalten. 07.2021.
AIMOTION GmbH ©2021 AIMOTION
Offakamp 9d
22529 Hamburg
 Automatisches Ein- und Ausschalten nach Uhrzeiten,
Wochentagen, Datum oder Sonnenzeiten

Gruppenfunktion
 Integration in Szenen und Animationen
 2x Taster-Anschluss, frei programmierbar
 iBeacon aktivierbar
www.aimotion-smartliving.de
E-Mail: info@aimotion-smartliving.de
Version 3.5
Tel: +49 (0) 40 57257993
WEEE-Reg.-Nr.: DE97884849
Inbetriebnahme
Folgen Sie diesen Schritten, um das Gerät einem Netzwerk hinzuzufügen
1) Öffnen Sie die Casambi App und loggen Sie sich in Ihr Bluetooth Netzwerk ein. Wenn Sie noch kein Netzwerk
angelegt haben, müssen Sie ein neues Netzwerk erstellen.
2) Bevor Sie das Gerät dem Netzwerk hinzufügen wählen Sie das passende Profil.
Tippen Sie auf ‚Mehr', danach auf ‚Geräte in der Nähe'. Tippen Sie dann auf das Gerät und anschließend auf ‚Profil
ändern' und folgen den Anweisungen.
3) Tippen Sie in der Übersicht ‚Geräte in der Nähe' auf das Gerät und fügen es zum Netzwerk hinzu.
4) Das Gerät ist dem Netzwerk hinzugefügt, sodass es nun verwendet werden kann.
5) Hinweis: Benutzung externer Schalter (z.B. Switch 55)
5.1 Hierfür wählen Sie das Profil ‚Rollo / Shutter Buttons' aus und fügen es wie beschrieben zum Netzwerk hinzu.
5.2 Tippen Sie anschließend auf ‚Mehr', danach auf ‚Schalter' und wählen den Schalter aus, den Sie für die
Steuerung des Jalousie- Rollladenaktors verwenden möchten.
5.3 Definieren Sie im nächsten Schritt welche Taste welchen Steuerungsbefehl auslösen soll.
5.4 Tippen Sie auf ‚Steuern eines Elements'. Hier wählen Sie das Element ‚Rollo / Shutter Buttons' UP oder
DOWN' aus und tippen Sie danach auf ‚Fertig'.
Taster-Anschluss am Jalousie- Rollladenaktor benutzen:
1) Tippen Sie im Menü ‚Leuchten' auf ‚Bearbeiten' und anschließend auf den Jalousie- Rollladenaktor.
2) Scrollen Sie im Menü nach unten, um den Tastermodus (Push Button mode) zu wählen.
Casambi: Standard Casambi Taster
Button: Funktion als Taster (Button) - push = aktiv; loslassen = off
Group Button: Funktion als Gruppentaster (Group Button) - Push=on; loslassen=off
Wenn mehrere Jalousieaktoren als Gruppe zusammengefasst werden, muss ein Gerät der Gruppe als
Master definiert werden.
Bei dem gewünschten Master muss der Push-Button-mode auf Group Button gestellt werden. Die
anderen Geräte in der Gruppe sind automatisch Slave und die Funktion des Masters wird ausgeführt
Switch: Funktion als Schalter (Switch) - 1x push = on - 1x push = off; loslassen wird ignoriert
Group Switch: Funktion als Gruppenschalter (Group Switch) - 1x push = on - 1x push = off
Wenn mehrere Jalousieaktoren als Gruppe zusammengefasst werden, muss ein Gerät der Gruppe als
Master definiert werden.
Bei dem gewünschten Master muss der Push-Button-mode auf Group Switch gestellt werden. Die
anderen Geräte in der Gruppe sind automatisch Slave und die Funktion des Masters wird ausgeführt
