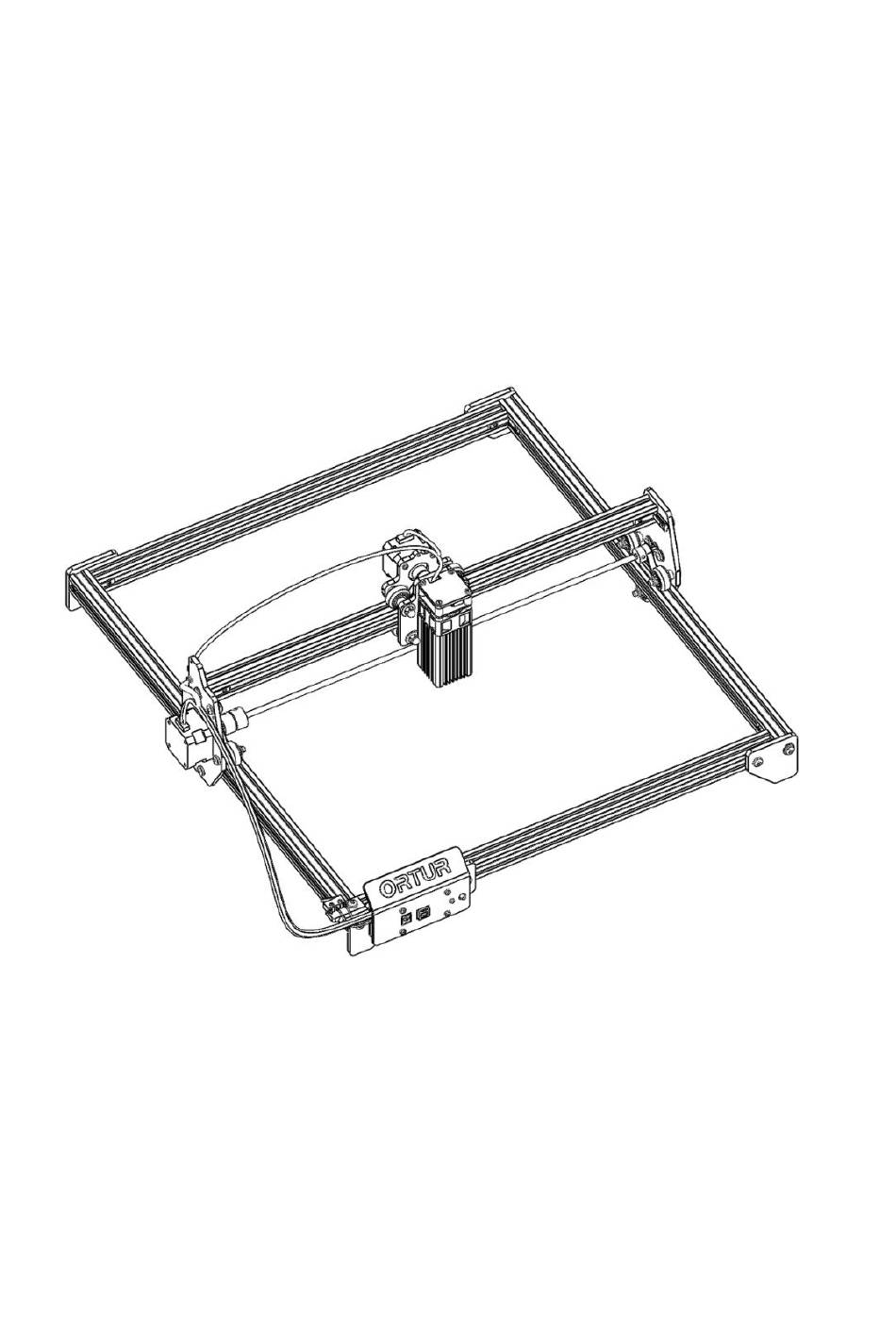

- Seite 1 Anleitung für Laser Master 2 Laser Gravierer...
- Seite 2 Dongguan Ortur Intelligent Technologies Co., Ltd. (EN)Address: No. 56 Maxin Road, Changping Town, Dongguan 523565, Guangdong Province, China (FR)Adresse: No. 56 Route Maxin, Changping Town, Dongguan 523565, Province de Guangdong, Chine (DE)Adresse: 56 Maxin Road, Stadt Changping, Dongguan 523565, Provinz Guangdong, China (IT)Indirizzo: No.
- Seite 3 Der Laser Master 2 ist ein Tisch-Lasergarvierer und nicht für die industrielle Nutzung gedacht. In dem Laser Master 2 befindet sich ein G-Sensor, wird das Gerät bewegt, so wird der Laser Master 2 sofort gestoppt. Laser Beam Safety Guard: Wird der Computer abgeschaltet etc. oder das USB-Kabel entfernt, stoppt der Laser Master 2 aus Sicherheitsgründen.
-
Seite 4: Zusammenbau
Zusammenbau 1. Entnehmen Sie das erste Aluminiumprofil mit der Länge 540 mm und schieben Sie die Verbindungsstücke (Winkel) in die Schiene, in der sich das Bohrloch und die Aussparung für die Befestigungsschraube befinden. Die Winkel bitte noch nicht festschrauben, da diese noch verschoben werden müssen und erst später befestigt werden. - Seite 5 Bohrlöchern in dem jeweiligen Aluminiumprofil, so dass es ein U ergibt, siehe Zeichnung. 3. Nachdem Sie die zwei kurzen Schienen mit der Schraube befestigt haben, können Sie nun die Winkel mit den Madenschrauben befestigen. Maden festziehen Maden festziehen 4. Nun nehmen Sie die letzten beiden Winkel und zwei Rahmenmuttern und schieben diese ebenso wie unter 1.
- Seite 6 mm Aluminiumprofil. Nachdem Sie die Winkel und die Rahmenmuttern auf das Aluminiumprofil geschoben haben, setzen Sie Aluminiumprofil wie unter 2. beschrieben auf die bereits montierten 460 mm Aluminiumprofile und schrauben das 540 mm Aluminiumprofil mit zwei M5 x 25 mm Schrauben fest.
- Seite 7 5. Nach dem Sie die letzte Schiene festgeschraubt haben, können Sie nun auch hier wieder die Winkelverbinder mit den Madenschrauben in der Schiene festschrauben.
- Seite 8 Maden festziehen Maden festziehen 6. Schieben Sie nun die bereits vormontierte X-Achse auf den Rahmen. Bitte beachten Sie, dass Sie hierbei ein wenig mit Gefühl wackeln und drücken müssen, bis die Achse auf dem Rahmen ist.
- Seite 9 7. Nehmen Sie nun die Antriebsriemen, zwei Füße, zwei Unterlegscheiben und 4 M5 x 10 Schrauben und befestigen Sie die Füße am Rahmen, indem Sie jeweils eine M5x10 Schraube in die Rahmenmutter locker einschrauben. Die zweite Schraube je Fuß befestigen Sie zunächst locker in der dafür vorgesehen Bohrung im Rahmen.
- Seite 10 8. Fädeln Sie nun die Antriebsriemen in die Schienen der Y-Achse und die X-Achse Antriebsrollen auf der X-Achsenhalterung ein, so dass der Antriebsriemen in den Schienen unter den Transportrollen und über die jeweilige Antriebsrolle gelegt wird. Der Antriebsriemen wird nun an den Enden in den dafür vorgesehenen Schlitz am Fuß...
- Seite 11 10. Jetzt wird das Bedienteil mit zwei M5x10 Schrauben an der letzten verbleiben Ecke ohne Fuß befestigt.
- Seite 12 11. Ziehen Sie nun bitte den Antriebsriemen in der X-Achse über die Antriebsrolle des Motors und befestigen Sie den Motor mit den 4 M3*8 Schrauben. Bitte achten Sie auf die Ausrichtung des Motors.
- Seite 13 Im nächsten Schritt ziehen Sie zunächst die Schutzfolie von der Plexiglashalterung ab. Verbinden Sie jetzt den Laser mit dem Hinteren Platte mit den beiden M3x8 Schrauben. 13. Nun montieren Sie die komplette Lasereinheit mit den vier M5 Hutmuttern an der X-Achse.
- Seite 14 14. Schließen Sie nun alle Kabel an und sichern diese mit den beigefügten Kabelbindern. 6Pin Stecker Befestigen Kabelschlauch einem beigefügten Kabelbinder.
- Seite 15 3Pin Stecker Ziehen Sie den Kabelbinder durch dieses Loch und sichern Sie den Kabelschlauch. 4Pin Stecker zur Verbindung mit der Lasereinheit Schwarz Ziehen Sie den Kabelbinder durch dieses Loch und sichern Sie den Kabelschlauch. 4Pin Stecker Ziehen Sie den Kabelbinder 6Pin Stecker durch dieses Loch und 2Pin Stecker...
- Seite 16 15. Aufbau fertig.
- Seite 17 VCP_xxx_Setup_x64.exe ist die 64 Bit Version 3. Nun installieren Sie das Programm “LaserGRBL”, dieses dient zur Bedienung des Laser Master 2 4. Schließen Sie nun das Netzteil an den Drucker an und stecken sie es in die Steckdose. Anschließend betätigen Sie den Powerknopf. Danach verbinden...
-
Seite 18: Schauen Sie Jetzt Im Geräte-Manager, Wenn Sie Jetzt Den Eintrag
Sie das USB-Kabel mit dem Computer. Drücken Sie den Powerknopf für 0,5 Sekunden zum Einschalten und 2 Sekunden zum Ausschalten. Drücken Sie den Reset-Knopf für eine Notfall-Abschaltung Power Button USB Data Interface Reset Button Power Adapter Interface 5. Schauen Sie jetzt im Geräte-Manager, wenn Sie jetzt den Eintrag STMicroelectronics Virtual COM Port sehen, war die Treiber-Installation erfolgreich. - Seite 19 „Import-custom-buttons“ und wählen Sie die Datei “CustomButtons.gz“ aus und wir erhalten die erweiterten Buttons, wie im Bild zu sehen. TIP: Wenn die Datei “CustomButtons.gz” importiert wurde, können Sie direkt den Laser Master 2 aus dem Programm steuern.
- Seite 20 7. Erweiterte Menüs nach Import der “CustomButton.gz”：...
- Seite 21 8. Einstellungen...
- Seite 22 9. Stellen Sie jetzt den Laserpunkt scharf, umso kleiner der Punkt eingestellt wird, desto genauer wird graviert. Bitte beachten Sicherheitsanweisungen: a) Setzen Sie jetzt die Laserschutzbrille auf und legen Sie das Objekt unter den Laser. b) Der optimale Abstand zum Objekt beträgt 55mm, gemessen von der Unterseite des Kühlkörper NICHT von Laserlinse.
- Seite 23 d) Nun können Sie die Schärfe des Lichtstrahls einstellen, der Lichtpunkt sollte so klein wie möglich sein, je kleiner der Punkt desto höher die Genauigkeit beim Garvieren. 10. Bitte starten Sie die Gravur. Zu Ihrer Information: a) Bitte klicken Sie auf dieses Icon , um die X- und Y-Achse in die Ausgangsposition zu bringen.
- Seite 24 Programminstallation - LightBurn Zunächst laden Sie sich bitte die Trial-Version von Lightburn vom nachfolgenden Link herunter: https://lightburnsoftware.com/pages/trial-version-try-before-yo u-buy PS: Wenn Sie finden, dass die Trial Version gut ist, können Sie sie gerne käuflich erwerben. Installieren Sie die Software auf Ihrem Computer und starten Sie das Programm. Wenn Sie das Programm das erste Mal starten, wird der Geräteassistent gestartet.
- Seite 25 Geben Sie nun Ihren Gerätenamen ein und die Daten für die X- und Y-Achse. a) Ortur Laser Master b) X=400 c) Y=430...
- Seite 26 Wählen Sie nun “Front Left” als Startpunkt für die X- und Y-Achse und aktivieren Sie „Auto Home”. Danach klicken Sie wieder auf „Next” Im Anschluss klicken Sie “Finish”. Wählen Sie nun „Ortur Laser Master“ und klicken Sie auf „Make Default“.
- Seite 27 Ihr Laser Master ist nun für die Benutzung mit LightBurn bereit.
