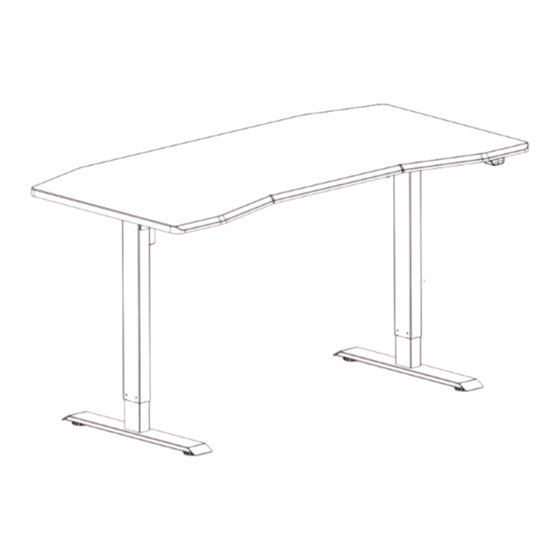

NITRO CONCEPTS D16E Aufbauanleitung

Aufbauanleitung
Werkzeugliste
Achtung! Die untenstehenden Zeichnungen dienen nur als Referenz und können vom tatsächlichen Objekt etwas abweichen. Bitte berücksichtigen Sie
dies. Sollten Sie Probleme bei der Installation oder fehlende Werkzeuge feststellen, wenden Sie sich bitte an den Kundendienst.
Teileliste
Nr. Teil Anz. Nr. Teil Anz. Nr.
Standfuß Tischbein
Träger Übersetzungsstange
Netzteil Schutzblech
Kabelbinder
Technische Daten
70 KG / 154.3 LBS
Maximallast
25 mm/s / 1 in/s
Maximalgeschwindigkeit
100 - 240V
Anschlussspannung
710 mm / 27.9 in
Niedrigste Position
1210 mm / 47.6 in
Höchste Position
Länge 1600 mm / 62.9 in
Platten-Abmessungen
Tiefe 800 mm / 31.5 in
Dauerbetrieb für maximal 2 Minuten nach einer
Dauerbetriebszeit
18 minütigen Pause
0 - 40°C / 104 °F
Betriebstemperatur
Schraubenschlüssel
Teil Anz.
Tischbein
Seitenplatte
Netzkabel
Nr. Teil Anz.
11 1
Tischplatte
Nr. Teil Anz.
12 1
Tischmatte
Anz.
Nr. Teil Anz. Nr. Teil Nr. Teil Anz.
13 1 14 4 15 3 16
Kopfhörer- Tischplatten- Kabeldurch-
halterung halterung führung
Nr. Teil
17
Schutzmatte
SCHRITT 1
Standfuß montieren (1)
SCHRITT 2
Träger montieren (4)
Lösen
Ausfahren
Lösen Sie die Schrauben an Teil (4) mit dem 4x4 Inbusschlüssel (C)
und fahren Sie den Träger anschließend auseinander.
12
11
Nr. Teil Anz.
16
8
14
Montieren Sie die Teile (1), (2) und (3) miteinander.
Nutzen Sie den 5x5 Inbusschlüssel, um die Schrauben (A) festzuziehen.
Justieren Sie den Träger (4) entsprechend
der Tischplatten-Größe.
Montieren Sie den Träger auf die Tischbeine (2) und (3). Ziehen Ziehen Sie die Schrauben des Trägers
Sie die Schrauben (B) mit dem 5x5 Inbusschlüssel (C) fest. mit dem 4x4 Inbusschlüssel (C) fest.
15
13
