User Manual für 4-Kanal RCuniSwitch
Version vom 12.01.2021
für Software Version „RC_Switch_ATtiny85_V17" vom 12.01.2021

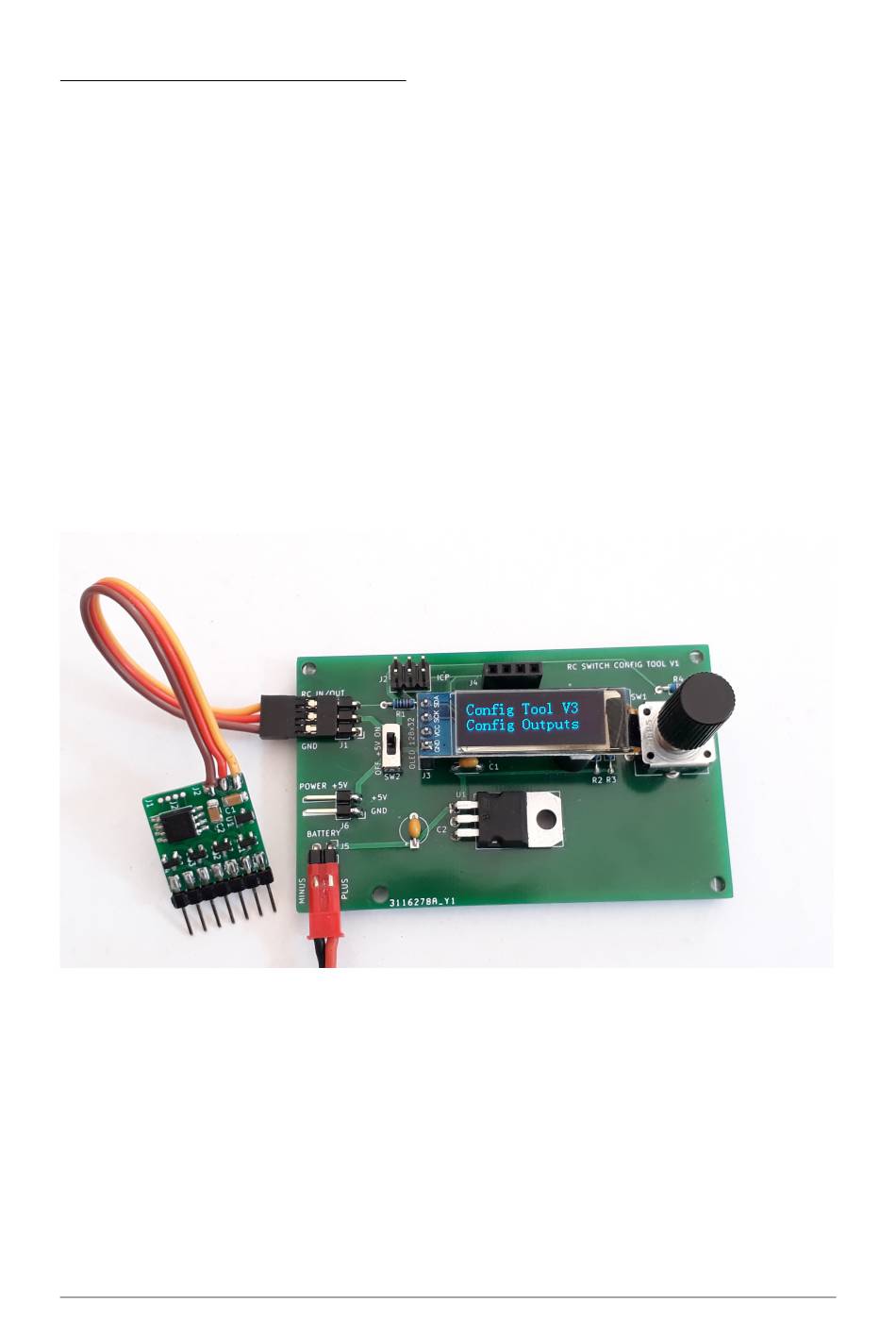

Allgemeines zur Funktionsweise des RCuniSwitch
Der RCuniSwitch ein vollkommen frei konfigurierbares 4-Kanal Schaltmodul, der eine
Vielzahl von Schaltaufgaben im RC-Modellbau übernehmen kann. Mit Hilfe einer
Programmierkarte kann die Funktion eines Schaltmoduls individuell eingestellt werden.
Durch diese Flexibilität ist es möglich, die meisten handelsüblichen RC-Schaltmodule nicht
nur nachzubilden, sondern darüber hinaus noch mit weiteren nützlichen Funktionen ergänzen.
Zweck der RCuniSwitch Schaltmodule ist es, mit nur einem einzigen RC-Kanal der
Fernsteuerung mehrere Funktionen an einem Modell zu steuern, egal ob es hierbei um
Beleuchtung, Servo- und Motorensteuerung, oder z.B. Geräusche geht. Eben alles was sich
irgendwie elektrisch steuern lässt. Dies erweitert die Möglichkeiten, insbesondere bei einer
einfachen Fernsteuerung mit nur wenigen Kanälen, erheblich. Aber auch bei Fernsteuerungen
mit genügend freien Kanälen können diese Schaltmodule gute Dienste leisten. Denn um
unterschiedliche Dinge ein-/ausschalten zu können ist auf jeden Fall ein entsprechendes
Schaltmodul erforderlich, welches aus einem Servosignal ein Schaltsignal macht.
Entwicklung: RCfreund, Herstellung und Vertrieb: GB-Modellbau, 92718 Schirmitz
- 1 -
