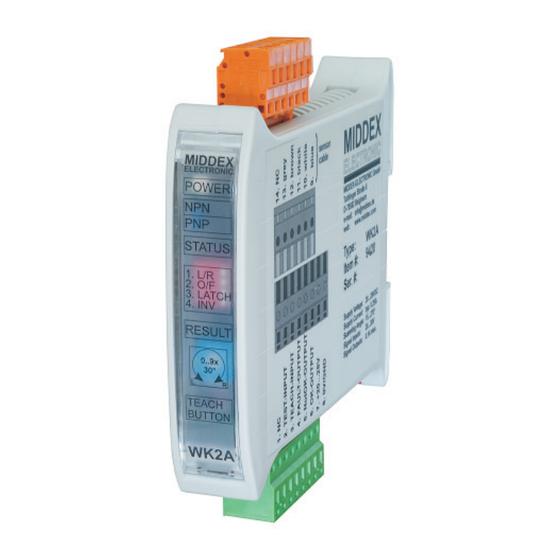

Middex Electronic WK2A Technisches Handbuch
Werkzeugbruchüberwachung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Middex Electronic WK2A
- Seite 1 MIDDEX ELECTRONIC Technisches Handbuch Werkzeugbruchüberwachung WK2A WK2B...
-
Seite 2: Allgemein
Allgemein : Folgende Funktionen sind an der Die Werkzeugüberwachung WK2A ersetzt das bekannte Frontplatte einstellbar: System WK2. Der Tastkopf WK2 wird unverändert aus dem bewährten System WK2 übernommen. Auch die - Objekt- oder Bohrerabtastung nach Anschlusskabel aus dem System WK2 sind rechts oder links im Bereich von 15°... -
Seite 3: Einstellung Der Dip- Und Drehschalter
Beim Modus Objektüberwachung wird ein Objekt (Werkzeug) überwacht. Die Werkzeugposition wird zuvor durch einen Lernzyklus ermittelt und im Steuergerät WK2A abgespeichert. Wenn die Tastnadel während der Abtastung auf ein Hindernis trifft, das sich im Bereich von +/-10° um das gelernte Werkzeug befindet, wird der Ausgang OK (pnp oder npn) aktiviert. Sollte die Tastnadel in diesem Bereich kein Hindernis finden, wird der NotOK-AUSGANG aktiviert. -
Seite 4: Anschlüsse, Leds Und Einstellelemente
- rot: Werkzeug NotOK (Hindernis im Freiraum) - gelb: Tastkopf/Kabel nicht angeschlossen oder defekt Tastkopfwelle mechanisch blockiert - blinkt grün: Lernen OK - blinkt rot: Fehler beim Lernen WK2A TEACH-TASTE 1. Nicht anschließen 2. TEST-EINGANG 3. TEACH-EINGANG 4. FAULT-AUSGANG 5. NotOK-AUSGANG 6. -
Seite 5: Anwendungsbeispiele
Abtastwinkel 105 rechts Drehrichtung rechts Schalterstellung Objekt max. Drehwinkel 120 (4x30°) WK2A Wichtig: Die Vorwahl des max. Drehwinkels am Steuergerät muß größer oder gleich dem Abtastwinkel sein. Der Lernbereich entspricht dem eingestellten Drehwinkel + ca. 5°. 3.2 Beispiel 2: Bohrerüberwachung, Abtastwinkel 45°, Abtastrichtung links... -
Seite 6: Beispiel 3:Freiraumüberwachung, Abtastwinkel Rechts 270
Abtastwinkel 270 rechts Drehrichtung rechts Schalterstellung Freiraum max. Drehwinkel 270 (9x30°) WK2A Der Tastkopf dreht nach rechts und kehrt automatisch in die Ausgangsstellung zurück. 4. Timing Diagramme: 4.1 Ausgänge nicht speichern (LATCH= off, rechts) Ausgänge nicht invertiert (INV =off, rechts) Mit der Aktivierung des TEST-EINGANGS bewegt sich die Tastnadel in die vorgewählte Richtung. - Seite 7 Die Zustände der LEDs OK und NotOK bleiben bis zum Aktivieren eines neuen Abtastvorgangs erhalten. blinkt blinkt STATUS-LED RESULT-LED leuchtet grün leuchtet rot Nadelrücklauf Nadelrücklauf Ergebnis NotOK-OUTPUT/pnp Ergebnis OK-OUTPUT/pnp FAULT -OUTPUT /pnp Abtastzeit Abtastzeit Ergebnis NotOK -OUTPUT /npn Ergebnis -OUTPUT /npn FAULT -OUTPUT /npn TEST-INPUT/pnp 1. Zyklus 2. Zyklus Werkzeug vorhanden Werkzeug gebrochen WK2A/B...
-
Seite 8: Kompatibilität Zum Steuergerät Wk2
2. Zyklus Werkzeug vorhanden Werkzeug gebrochen 5. Kompatibilität zum Steuergerät WK2 Die Anschlüsse und Funktionen des Steuergeräts WK2A sind kompatibel zum Steuergerät WK2, wenn die Dipschalter Latch und Inv auf off (rechte Stellung) gebracht werden. Schraubklemme WK2 Steckklemme WK2A/B +24V 7. -
Seite 9: Fehlermeldungen
Das Werkzeug wird bei der Abtastung beschädigt Ursache: a) Das Tastmoment ist zu hoch. Fehlerbehebung: a) Verwenden Sie für kleine Werkzeuge das Steuergerät WK2B (Tastkopf WK2, Kabel WK2) b) Verwenden Sie für sehr kleine Werkzeuge das System WK5 (Steuergerät WK5, Tastkopf WK5 und Kabel WK5) WK2A/B... -
Seite 10: Beschaltung Der Eingänge
Der Lastwiderstand von 1.5kOhm ist nach +24V/Versorgungsspannung beschaltet. 7.1 Ansteuerung mit 24V-Ausgängen, PNP Wenn die Eingänge des WK2A mit 24V-Ausgängen angesteuert werden, muss der Jumper hinter der Frontplatte auf PNP (unten) gesteckt werden. Masse/0V der Steuerung (z.B. IndustriePC oder SPS) muss mit Masse/0V am WK2A verbunden werden. -
Seite 11: Blockschaltbild Steuergerät Wk2A, Wk2B
8. Blockschaltbild Steuergerät WK2A, WK2B: TEST-EINGANG TEACH-EINGANG LEDs 9/blau 10/weiß Steuerung 11/schwarz 12/braun 13/grau TEACH-TASTE 14/nicht anschließen Klemmen für Tastkopfkabel +24V +24V BTS4140 NotOK FAULT BSP75 WK2A/B... -
Seite 12: Befestigung Des Tastelements
9. Befestigung des Tastelements 3) Madenschraube anziehen, 1) Madenschraube lösen dabei das Tastelement leicht gegen den Tastkopf 2) Tastelement auf die drücken Tastkopfwelle schieben 10. Maßbilder 10.1 Maßbild Tastkopf WK2 Ø15 Ø Ø 2,5x10 M 22 x 1,5 M12x1 WK2A/B... -
Seite 13: Maßbild Anschlußkabel Wk2 Mit Winkelstecker
10.2 Maßbild Anschlußkabel WK2 mit Winkelstecker Tastkopfstecker WK2A Steuergerät (Tastkopfstecker, orange) grau(13) braun(12) schwarz(11) weiss(10) blau(9) 5 - 20m 10.3 Maßbild Anschlußkabel WK2 mit greadem Tastkopfstecker WK2A Steuergerät (Tastkopfstecker, orange) Tastkopfstecker grau(13) braun(12) schwarz(11) Ø weiss(10) blau(9) WK2A/B... -
Seite 14: Maßbild Steuergerät Wk2A, Wk2B
10.4 Maßbild Steuergerät WK2A, WK2B MIDDEX ELECTRONIC WK2A/B... -
Seite 15: Technische Daten
0°C bis +70°C Maximal zulässige Wellenbelastung: Radial 100N, Axial 5N Typische Prüfzeiten: Schwenkwinkel 30° 150ms Schwenkwinkel 60° 180ms Schwenkwinkel 90° 220ms Schwenkwinkel 120° 240ms Schwenkwinkel 150° 260ms Schwenkwinkel 180° 280ms Schwenkwinkel 210° 310ms Schwenkwinkel 240° 340ms Schwenkwinkel 270° 360ms WK2A/B... -
Seite 16: Steuergerät Wk2B Für Kleine Werkzeuge
12. Steuergerät WK2B für kleine Werkzeuge Das Steuergerät WK2B wurde für die Überprüfung von kleinen Werkzeugen optimiert. Es werden die gleichen Kabel und der gleiche Tastkopf wie beim System WK2A und dem alten System WK2 verwendet. Das Steuergerät WK2B ersetzt das alte Steuergerät WK2 V12.09. - Seite 17 13. Bestellangaben Bezeichnung Bestell-Nummer Steuergerät WK2A 9420 Steuergerät mit verringertem Tastmoment für kleine Werkzeuge WK2B 9429 Tastkopf komplett mit Tastelement 160mm 9401 Anschlusskabel WK2 5m mit Winkelstecker 9402 Anschlusskabel WK2 10m mit Winkelstecker 9403 Anschlusskabel WK2 20m mit Winkelstecker 9404...
- Seite 18 WK2A/B...
- Seite 19 WK2A/B...
