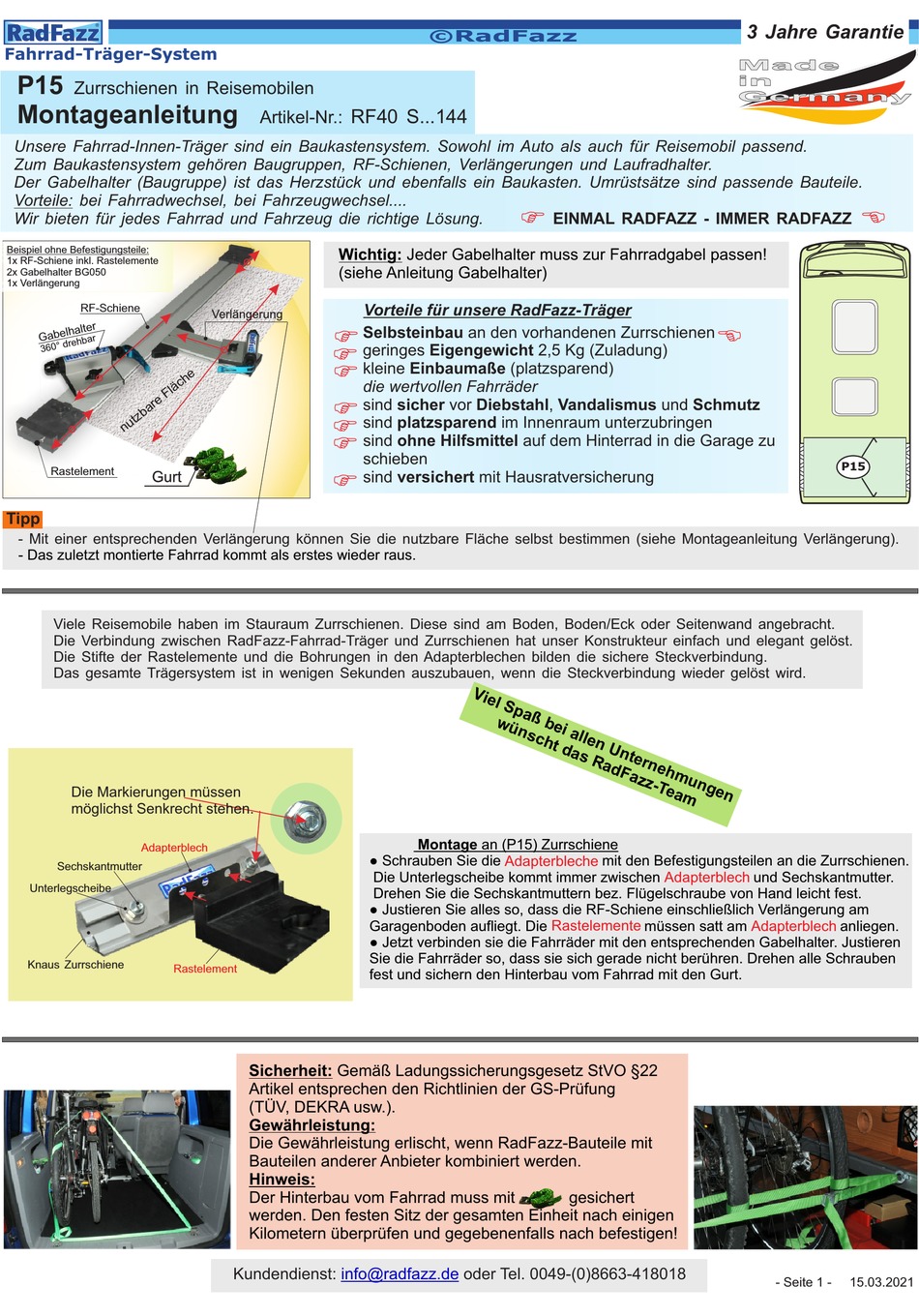

RadFazz P15 Montageanleitung

Fahrrad-Träger-System
P15
Zurrschienen in Reisemobilen
Montageanleitung
Unsere Fahrrad-Innen-Träger sind ein Baukastensystem. Sowohl im Auto als auch für Reisemobil passend.
Zum Baukastensystem gehören Baugruppen, RF-Schienen, Verlängerungen und Laufradhalter.
Der Gabelhalter (Baugruppe) ist das Herzstück und ebenfalls ein Baukasten. Umrüstsätze sind passende Bauteile.
Vorteile: bei Fahrradwechsel, bei Fahrzeugwechsel....
Wir bieten für jedes Fahrrad und Fahrzeug die richtige Lösung.
Beispiel ohne Befestigungsteile:
1x RF-Schiene inkl. Rastelemente
2x Gabelhalter BG050
1x Verlängerung
RF-Schiene
Rastelement
Tipp
- Mit einer entsprechenden Verlängerung können Sie die nutzbare Fläche selbst bestimmen (siehe Montageanleitung Verlängerung).
- Das zuletzt montierte Fahrrad kommt als erstes wieder raus.
Viele Reisemobile haben im Stauraum Zurrschienen. Diese sind am Boden, Boden/Eck oder Seitenwand angebracht.
Die Verbindung zwischen RadFazz-Fahrrad-Träger und Zurrschienen hat unser Konstrukteur einfach und elegant gelöst.
Die Stifte der Rastelemente und die Bohrungen in den Adapterblechen bilden die sichere Steckverbindung.
Das gesamte Trägersystem ist in wenigen Sekunden auszubauen, wenn die Steckverbindung wieder gelöst wird.
Die Markierungen müssen
möglichst Senkrecht stehen.
Adapterblech
Sechskantmutter
Unterlegscheibe
Knaus Zurrschiene
Rastelement
RF40 S...144
Artikel-Nr.:
Wichtig: Jeder Gabelhalter muss zur Fahrradgabel passen!
(siehe Anleitung Gabelhalter)
Vorteile für unsere RadFazz-Träger
F
Selbsteinbau an den vorhandenen Zurrschienen
F
geringes Eigengewicht 2,5 Kg (Zuladung)
F
kleine Einbaumaße (platzsparend)
die wertvollen Fahrräder
F
sind sicher vor Diebstahl, Vandalismus und Schmutz
F
sind platzsparend im Innenraum unterzubringen
F
sind ohne Hilfsmittel auf dem Hinterrad in die Garage zu
schieben
F
sind versichert mit Hausratversicherung
● Schrauben Sie die
Die Unterlegscheibe kommt immer zwischen
Drehen Sie die Sechskantmuttern bez. Flügelschraube von Hand leicht fest.
● Justieren Sie alles so, dass die RF-Schiene einschließlich Verlängerung am
Garagenboden aufliegt. Die
● Jetzt verbinden sie die Fahrräder mit den entsprechenden Gabelhalter. Justieren
Sie die Fahrräder so, dass sie sich gerade nicht berühren. Drehen alle Schrauben
fest und sichern den Hinterbau vom Fahrrad mit den Gurt.
Sicherheit: Gemäß Ladungssicherungsgesetz StVO §22
Artikel entsprechen den Richtlinien der GS-Prüfung
(TÜV, DEKRA usw.).
Gewährleistung:
Die Gewährleistung erlischt, wenn RadFazz-Bauteile mit
Bauteilen anderer Anbieter kombiniert werden.
Hinweis:
Der Hinterbau vom Fahrrad muss mit
werden. Den festen Sitz der gesamten Einheit nach einigen
Kilometern überprüfen und gegebenenfalls nach befestigen!
Kundendienst: info@radfazz.de
©RadFazz
F
EINMAL RADFAZZ - IMMER RADFAZZ
Montage an (P15) Zurrschiene
Adapterbleche
Rastelemente
gesichert
oder Tel. 0049-(0)8663-418018
3 Jahre Garantie
F
mit den Befestigungsteilen an die Zurrschienen.
Adapterblech und Sechskantmutter.
müssen satt am Adapterblech
- Seite 1 -
F
P15
anliegen.
15.03.2021
