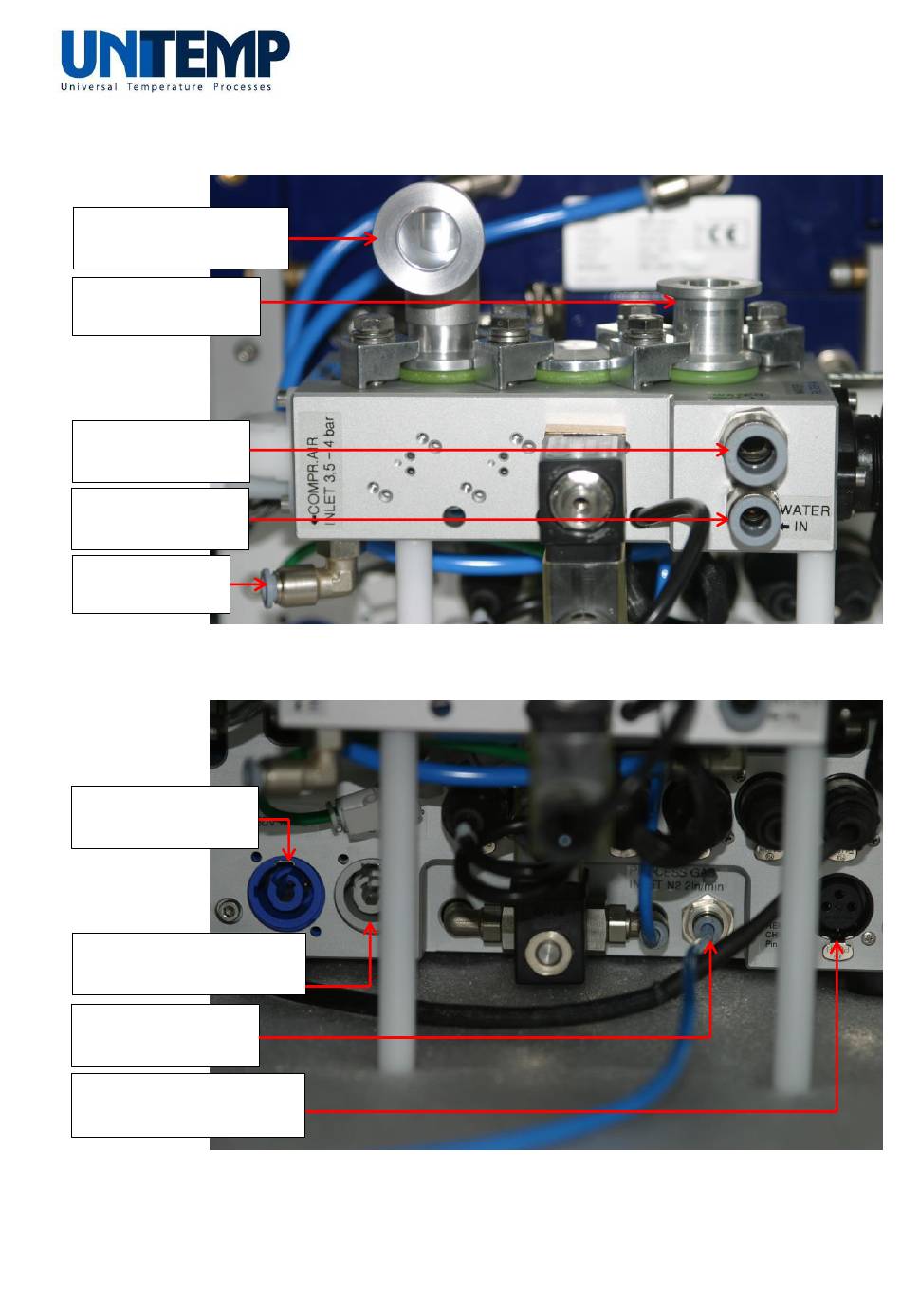

Rückansicht des Reflow-Lötsystems
Anschlussblock
7: Anschluss zu Va-
kuumpumpe (DN16)
8: Absaugan-
schluss (DN 16)
9: Kühlwasser-
auslass (10 mm)
10: Kühlwasser-
einlass (8 mm)
11: Druckluft-
einlass (6 mm)
Abbildung 2: Rückseite (1) des Reflow-Lötsystems
Gehäuserückseite
12: Netzan-
schluss (230V)
13: Ausgang für Vaku-
umpumpe (230V)
14: Prozessgas-
einlass (4 mm)
15: Steuerausgang für
Wasserkühler (24V)
Abbildung 3: Rückseite (2) des Reflow-Lötsystems
UniTemp GmbH • Luitpoldstr. 6 • D-85276 Pfaffenhofen • +49 (0) 8441 787663 • www.unitemp.de • info@unitemp.de
Betriebsanleitung RSS-110-S de Ver. 06.2017
Seite 7 von 13
