Inhaltszusammenfassung für Durable DURACARD ID 300

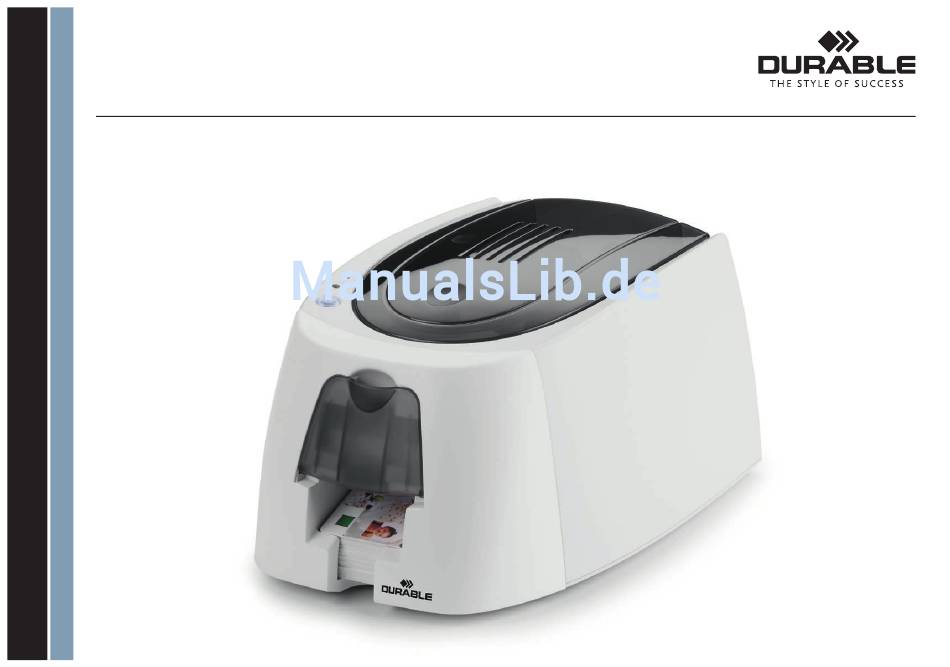

- Seite 1 DURACARD ID 300 Card Printer BENUTZERHANDBUCH DURACARD ID 300...
-
Seite 2: Erklärung Zum Urheberrecht
Der Benutzer ist dazu verpflichtet, die in seinem Land geltenden Urheberrechtsgesetze zu beachten. Dieses Benutzerhandbuch darf ohne die ausdrückliche und schriftli- che Genehmigung der Firma DURABLE weder im Ganzen noch auszugsweise, aus keinem Grund und in keiner Form – gleich ob auf elektronischem oder mechanischem Weg –... - Seite 3 Dieses Benutzerhandbuch wurde für das Gerät DURACARD ID 300 erarbeitet. REGISTRIERUNG Bitte registrieren Sie Ihren neuen Drucker online unter www.durable.eu, um regelmäßig von uns über Updates für den Druckertreiber informiert zu werden. INBETRIEBNAHME Dieses Benutzerhandbuch soll Ihnen helfen, sich Schritt für Schritt mit Ihrem neuen Drucker und seinen Funktionen vertraut zu machen. Bitte lesen Sie dieses Benutzer- handbuch aufmerksam durch.
-
Seite 4: Auspacken Des Geräts
Die Originalverpackung des Druckers ist speziell konzipiert, um das Gerät vor möglichen Transportschäden zu schützen. Sollte die Verpackung bei Anlieferung sichtbar beschädigt sein, reklamieren Sie bitte direkt beim Transportunternehmen und setzen Sie unverzüglich Ihren DURABLE-Händler in Kenntnis, der Sie über das weitere Vorgehen informieren wird. -
Seite 5: Beschreibung Des Druckers Und Seiner Funktionen
1-2 BESCHREIBUNG DES DRUCKERS UND SEINER FUNKTIONEN anzeigen Karten und Druckband Drucker Ein/Aus Taste - Kartenfach - USB-B-Anschluss - Zufuhrfach - Stromanschluss - Statusanzeige - Kensington-Verriegelung... - Seite 6 - Thermodruckkopf - Geräteschild mit Seriennummer Vor eingriffen am Gerät muss immer die Spannung abgeschaltet werden (netzstecker ziehen).
-
Seite 7: Installation
1-3 INSTALLATION der dUraCard id 300 muss an einem trockenen, gut gelüfteten, staub- und zuggeschützten Ort aufgestellt werden. achten Sie darauf, den drucker auf einer ebenen und belastbaren Fläche aufzustellen, die das Gewicht des druckers sicher tragen kann. 1-3A ANSCHLIESSEN DES DRUCKERS anschließen an das Stromnetz... -
Seite 8: Anschließen Des Usb-Kabels
Standby-Modus. nach 30 Minuten im normalen Standby-Modus geht das Gerät in den verlängerten Standby-Modus über. die Standby-Zeit kann im dUraBLe Print Center parametriert werden. durch das Senden eines druckauftrags wird der drucker aus dem Standby-Modus wieder eingeschaltet. Wenn Sie die drucktaste kurz (1 Sek.) drücken, wird der verlängerte Standby-Modus beendet. - Seite 9 1-3B DRUCKBÄNDER Die Original-Druckbänder von DURABLE wurden speziell für die DURABLE-Drucker entwickelt. Sie garantieren optimale Funktion ohne Gefahr einer Beschädigung des Druckers. Druckbänder anderer Marken sind nicht mit Ihrem Drucker kompatibel. Wenn Sie Druckbänder anderer Hersteller verwenden, können schwere Schäden am Drucker entstehen und die Gewährleistung des Herstellers verfällt.
-
Seite 10: Einlegen Der Karten
Um optimale druckqualität zu gewährleisten, sollten nur Karten, die nach den Vorgaben der iSO7810 (id-1, auch Cr80) gefertigt wurden, eingesetzt werden. Verwenden Sie ausschließlich die von dUraBLe empfohlenen Kartentypen. die Karten mit 0,5 mm Stärke werden auch verar- beitet. achten Sie darauf, die bedruckbaren Kartenflächen nicht zu berühren, da sonst die druckqualität gemindert wird. - Seite 11 entnehmen der gedruckten Karten Nach Ende des Druckvorgangs wird die Karte in den Auffangschacht unter dem Kartenfach ausgeworfen. In diesen werden alle bedruckten Karten ausgeworfen. Der Auffangschacht kann maximal 25 Karten einer Stärke von 0,76 mm bzw. 40 Karten einer Stärke von 0,50 mm aufnehmen. 25×...
-
Seite 12: Installieren Des Druckertreibers
Halten Sie sich genau an die installationsanweisungen. Bei allen Windows™-Versionen sind administratorrechte erforderlich, um den druckertreiber installieren zu können. Bei der installation des druckertreibers wird das dUraBLe Print Center standardmäßig mitinstalliert. das Programm unterstützt Sie bei der einrichtung ihres Geräts. -
Seite 13: Einrichten Der Druckereinstellungen Unter Windows
Das DURABLE Print Center – eine grafische Steueranwendung – hilft Ihnen, wenn Sie vorab definierte Einstellungen ändern möchten. So gelangen Sie zu dieser Anwendung: • Klicken Sie unten links auf der Windows-Taskleiste auf Start und wählen Sie alle Programme, dUraBLe Card Printer, dUraBLe Printer Suite, dUraBLe Print Center. - Seite 14 Bereich auch durch einen Doppelklick mit der linken Maustaste aufrufen. Gehen Sie beim Ändern der einstellungen des druckertreibers immer mit Bedacht vor. Bei Fragen im Vorfeld zu Änderungen und anpassungen steht ihnen die dUraBLe Hotline jederzeit gerne zur Verfügung.
-
Seite 15: Mitteilung Der Meldungen Und Warnungen
2-3 MITTEILUNG DER MELDUNGEN UND WARNUNGEN Über visuelle Hinweise auf Ihrem Computerbildschirm teilt das DURABLE Print Center Ihnen Informationen zum Drucker mit und benachrichtigt Sie, wenn Ihre Aufmerk- samkeit erforderlich ist. Hierbei gibt es verschiedene Hinweistypen: • Meldungen und Warnungen zu den Druckbändern, deren Kompatibilität mit Ihrem Drucker oder der Art Ihrer Druckaufträge •... -
Seite 16: Fehlerdiagnose Und -Behebung
Dieses Kapitel soll Ihnen helfen, Fehler und Störungen zu erkennen, die während der Arbeit mit dem Drucker auftreten können. Sollte sich eine Störung einmal nicht beheben lassen, erfahren Sie hier auch, wie Sie sich an den technischen Support von DURABLE wenden können. - Seite 17 Sollten weitere Prüfen Sie das im drucker be- Probleme auftauchen, wenden findliche Band. Falls gerade ein Sie sich an die dUraBLe druckvorgang lief, wird dieser mit Hotline. einer neuen Karte neu gestartet. BLinKen Um eine optimale Leistung ihres druckers zu gewährleisten, legen wir ihnen nahe, nur die empfohlenen Karten und...
- Seite 18 Karte ausge- daUerLiCHt worfen wird. details entnehmen Sie bitte Kapitel 3-3b. Sollte dies das Problem nicht beheben, wenden Sie sich bitte an die BLinKen dUraBLe Hotline. COOLinG MOde UPdate der FirMWare • Das Kühlsystem ist aktiv. • Der Drucker aktualisiert seine der drucker setzt kurzzeitig Firmware.
-
Seite 19: Hilfe Bei Der Fehlerdiagnose
über die dUraBLe Print Center-Software gestartet werden. Öffnen Sie hierzu das dUraBLe Print Center, doppelklicken Sie auf ihren drucker bzw. klicken Sie mit der rechten Maustaste darauf, um das Menü „eigenschaften“ zu öffnen, und wählen Sie „testkarten“. -
Seite 20: 3-2B Drucken Einer Grafischen Testkarte
Um die grafische Testkarte zu drucken, prüfen Sie bitte zunächst, ob ein Druckband und eine Karte im Drucker eingelegt sind. Rufen Sie das dUraBLe Print Center auf, dann Systeminformationen und klicken Sie auf den Reiter testkarten. Klicken Sie dann auf die Schaltfläche Grafische testkarte. -
Seite 21: Fehlerbehebung
Prüfen Sie, ob das Druckband zu Ende oder gerissen ist. Setzen Sie das Druckband korrekt ein bzw. tauschen Sie es aus. ➋ Unter Umständen ist der druckkopf beschädigt Drucken Sie eine Testkarte. Falls die Karte nicht bedruckt wird, wenden Sie sich bitte an die DURABLE Hotline oder besuchen Sie unsere Internetseite www.durable.eu. - Seite 22 Prüfen Sie, ob evtl. ein unpassender Kartentyp verwendet wird. Prüfen Sie, ob sich die verwendeten Karten für den Drucker eignen. Wir empfehlen ihnen, ausschließlich Originalkarten von dUraBLe zu verwenden. die Verwendung von Karten anderer Hersteller kann die druckqualität erheblich mindern und schlimmstenfalls Schäden am...
- Seite 23 Wenn gerade (waagerechte) Streifen auf der Karte erscheinen, weist dies darauf hin, dass der Druckkopf entweder verschmutzt oder beschädigt ist. Sollte sich das Problem nicht beheben lassen, wenden Sie sich bitte an die DURABLE Hotline oder besuchen Sie unsere Internetseite www.durable.eu.
- Seite 24 3-3B KARTENSTAU Anzeige in der Statusanzeige: MeCHaniSCHer FeHLer • Es liegt ein Kartenstau vor. die druckvorgänge werden angehalten. die ein/aus taste und die drucker-anzeige leuchten auf. Schalten Sie den drucker nicht aus: die laufenden druckaufträge, die im drucker zwischengespeichert sind, gehen sonst verloren.
-
Seite 25: 3-3C Aktualisieren Der Firmware
Firmware kann über das dUraBLe Print Center aktualisiert werden. rufen Sie hierzu die eigenschaften ihres druckers auf, klicken Sie auf „Wartung“ und wählen Sie „Firmware aktualisieren“. Sollten beim aktualisieren der Firmware über das dUraBLe Print Center Probleme auftreten, können Sie das Update auch von unserer internetseite www.durable.eu herunterladen. - Seite 26 ➍ Rufen Sie dann Menüs & einstellungen auf, klicken Sie auf drucker und Scanner, wählen Sie dUraBLe, Optionen & Zubehör, dienstprogramm und klicken Sie auf drucker-dienstprogramm öffnen, um das Fenster dUraBLe Card Printer zu öffnen. Klicken Sie nun einfach auf Upgrade.
-
Seite 27: 3-3E Aktualisieren Des Druckertreibers
3-3E AKTUALISIEREN DES DRUCKERTREIBERS Die Aktualisierung des Druckertreibers ist erforderlich, wenn Funktionsstörungen behoben oder neue Optionen hinzugefügt werden sollen. aktualisierungen des druckertreibers können von unserer internetseite www.durable.eu heruntergeladen werden: ➊ Rufen Sie treiber und Support auf, wählen Sie Ihr Druckermodell aus und klicken Sie auf den Link druckertreiber und Firmware. -
Seite 28: Technischer Support
Falls Sie bei der Konfiguration oder dem Umgang mit dem Drucker auf Probleme stoßen sollten, beachten Sie bitte die Hinweise in diesem Handbuch. Informationen zu technischen Problemen und Unterstützung bei Ihren täglichen Aufgaben erhalten Sie über die DURABLE Hotline oder auf unserer Internetseite www.durable.eu... -
Seite 29: Technische Daten
Anhang TECHNISCHE DATEN Diesem Abschnitt können Sie die technischen Daten Ihres Druckers entnehmen. drUCKBereiCH Randnaher Druck drUCKGeSCHWindiGKeit • YMCKO-Farbdruck 38 Sek. je Karte (95 Karten/Stunde) • Einfarbendruck (K) 11 Sek. je Karte (240 Karten/Stunde) dUraPrint + (inkl. datenbankverwaltung) ® DURAPRINT ®... - Seite 30 Windows™ und Mac enthalten: ® • Druckertreiber • DURABLE Print Center zum Steuern und Parametrieren des Druckers • DURABLE Print Center für bidirektionale grafische Anzeige • Mit folgenden Windows™-Versionen kompatibel: XP SP3, Vista, 7 und 8 (32 und 64 Bit) Erfordert die Client-Version .net 4.0.
-
Seite 31: Ökologisches Konzept Und Zertifizierungen
ABMESSUNGEN UND GEWICHT • Abmessungen (H x B x L): 147 x 200 x 276 mm • Gewicht: 1,7 kg GERÄUSCHEMISSION (GEPRüFT NACH ISO 7779) Schalldruck an Assistentenposten LpAm (Farbmodus YMCKO) • In Betrieb: unter 60 dB (A) • Im Standby-Modus: Grundgeräusch SICHERHEIT •...
