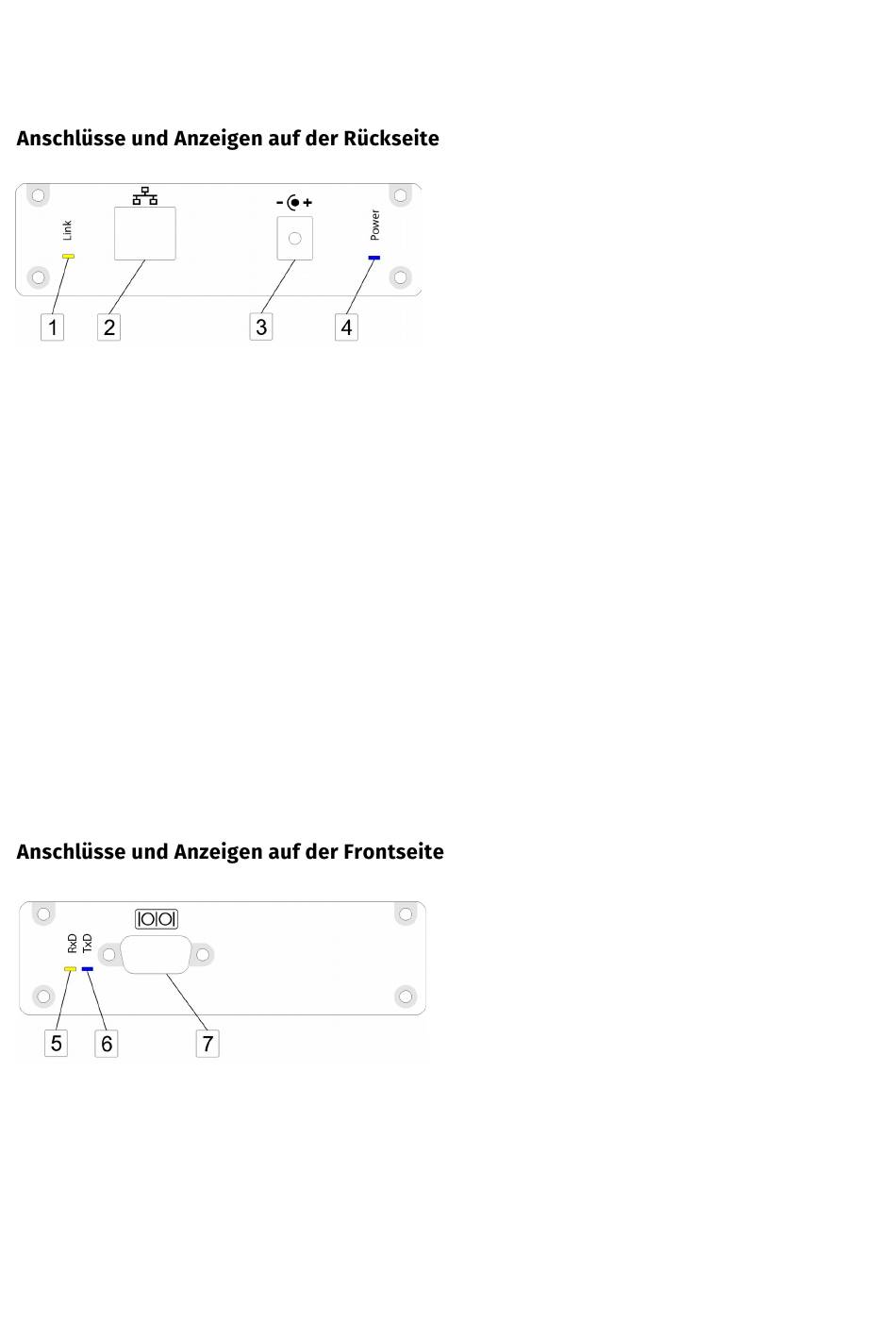

3 Beschreibung der Anschlüsse und Anzeigen
1| LED Link
Die LED blinkt gelb, wenn Daten über das Netzwerk übertragen werden.
2| Ethernetanschluss
Verbinden Sie hier das Connect-Modul mit Ihrem Netzwerk. Verfügt Ihr Netzwerk über
PoE-Funktionalität, wird das Modul über diesen Anschluss mit Strom versorgt.
3| DC Anschlussbuchse
Hierüber wird das Modul mit Spannung versorgt, falls Ihr Netzwerk nicht PoE fähig ist.
4| LED Power
Die LED leuchtet blau, wenn das Modul ausreichend mit Strom versorgt wird,
5| Empfangs-LED
Diese LED blinkt gelb, wenn das Modul Daten vom aufzuzeichnenden Gerät über die
serielle Schnittstelle empfängt.
5 | 9
