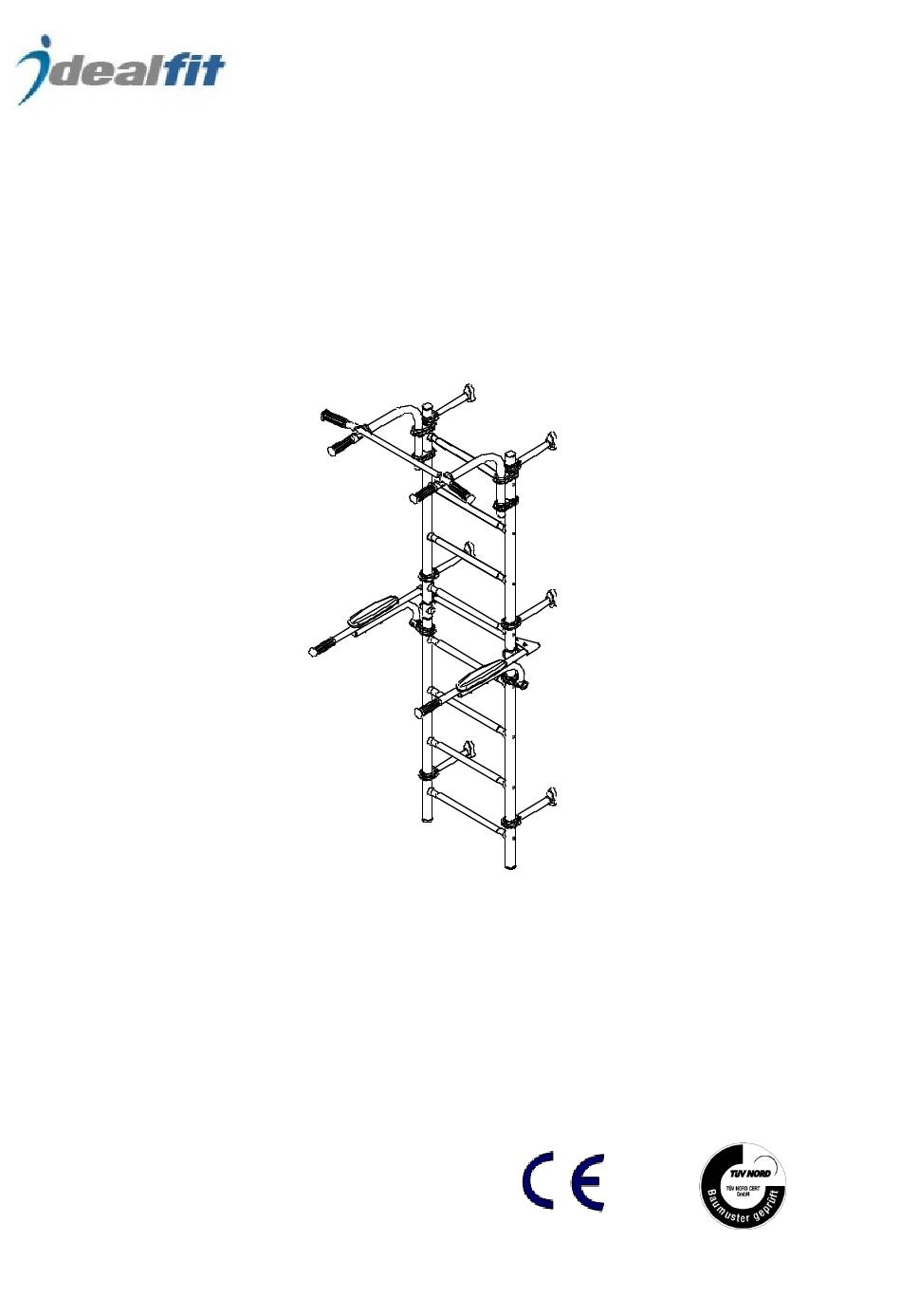

- Seite 1 KINDERSPORTKOMPLEX Athlet IF-01W Montage- Und Bedienungsanleitung für IF-01W Bestell-Nr.
- Seite 2 Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden. Mit freundlichen Grüßen Idealfit Wichtige Empfehlungen und Sicherheitshinweise Unsere Produkte sind grundsätzlich geprüft (TÜV NORD, Zertifikat Nr. 44 780 13122111 von 05.04.2016) und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.
-
Seite 3: Technische Daten
TECHNISCHE DATEN Tabelle 1 Länge Hauptabmessungen, mm Breite Höhe 2270 max Maximales Bruttogewicht, kg 29,2 Maximales Gewicht des Benutzers, kg Minimales Alter des Kindes 3 Jahre Minimale Laufzeit 5 Jahre Zimmerhöhe: 2100 H min , mm Sicherheitszone 1000 1000 1000 1000 Weiche Matte Abb.1... -
Seite 4: Komplettierung
KOMPLETTIERUNG Tabelle 2 Bauteile, Baugruppenliste Anzahl Name, Benennung Bild Kammerkörper DSK 05-011 Blindstopfen DSK 05-012 Auflagestück des Tragarms 1.DSK 42х25х250-01.001+ DSK 02-038 Kammerkörper des Auflagestücks DSK 05-034 Schelle 1.DSK 42х25Pl.001 Halbring 42 DSK 05.072.00 Unterteil der Sprossenwand 1.DSKM-Ln4.06.490.31 mit Stopfen Oberteil der Sprossenwand 1.DSKM-Lw4.06.490.01 mit Stopfen... - Seite 5 Schraube М6х30.58.016 Mutter М6.4.016 Stecker D17 Stecker D12 Schlüssel S=24х13 mm Sechskantschlüssel S=6 mm Sechskantschlüssel S=5 mm Dokumentation IF-01W Anleitung 114. Beweglicher Reckstange EG-KSK-006Reck Tabelle 3 Posi- Bauteile, Baugruppenliste tionsnum Anzahl Packet Bezeichnung Benennung 1.DSK 039.00 Griff 1.DSK42х33,5 Pl.001 Kummet DSK 05.072.00 Halbring DSK 05.109.00...
-
Seite 6: Beförderung Und Lagerung
113. Dips Station DSK-VO 92.13.490 Tabelle 4 Montageeinheiten und Details Nr. der Pos. Zahl, Stck. Packet Bezeichnung Benennung DSK-VO 92.13.490.01 + 113.1 Bügel mit Griff und Stopfen D25/Т DSK 05.104.00 113.2 DSK-VO 92.13.490.002 Traverse 113.3 DSK-VO 92.13.490.02 Strebe mit Stopfen D25/Т 113.4 1.DSKM-VO 098.00 Armlehne... - Seite 7 8. MONTAGEANLEITUNG Betriebsbeschränkungen 8.1.1 Die Wände aus Gipskarton sind für die Montage der SPROSSENWAND nicht geeignet. 8.1.2 Der KOMPLEX darf nicht in den Ecken der Wohnräume montiert werden. Unterbringung des KOMPLEXES im Innenraum 8.2.1 Die maximale zulässige Unebenheit des Fußbodens und der Decke beträgt 5 mm. 8.2.2 Wenn der KOMPLEX auf den Fußboden aus Holz, Parkett u.
-
Seite 8: Reihenfolge Der Montage Und Aufstellung Des Komplexes
Reihenfolge der Montage und Aufstellung des KOMPLEXES 8.5.1. Die Sprossenwand zusammenbauen und aufstellen. Den Oberteil und den Unterteil der Sprossenwand miteinander zusammenbauen. Die Kragstückstützen Pos. 29 montieren. III. Die Sprossenwand an die Wand stellen. 6 Öffnungen mit Durchmesser des Dübels Pos. 87 markieren und 80 mm tief (Länge der Schraube Pos. -
Seite 9: Den Beweglicher Reckstange
Beweglicher Reckstange 8.5.2. Den Pos. 114 montieren (Abb. 3) Abb.3 Dips Station 8.5.3 Pos. 113 montieren (Abb. 4): 113.1 113.1 113.4 113.4 113.2 113.2 113.5 113.5 113.3 113.3 Abb.4 Achtung! Der Barren ist so aufzustellen, dass die Kummete Pos. 31 auf die Stufen der DSK-Sprossenwand stützen. 18.09.2018... - Seite 10 8.6 Hinweise nach der Unterbringung der Anbauausrüstung. 8.6.1. Die Anbauausrüstung wird dem Besteller in der eingepackten Art geliefert. 8.6.2. Die eingebaute Anbauausrüstung laut Hinweis über die Montage im Pass auf diese Ausrüstung montiren. 8.6.3. Der allgemeine Blick des Komplexes mit der empfohlenen Anordnung der Anbauausrüstung ist auf die Decke und auf Bild 1 vorgeführt.
