Temperaturmesstechnik
Anschluss WTR 191...
Spannungsversorgung
1 2
+ -
10...30 VDC
Analogausgang
3 4
+ -
4...20mA
Der Analogausgang kann aktiv oder passiv betrieben werden. Achtung: Die Umschaltung
ist auf jeden Fall nur im spannungslosen Zustand vorzunehmen. Es kann zu einer Zer-
störung der Elektronik kommen.

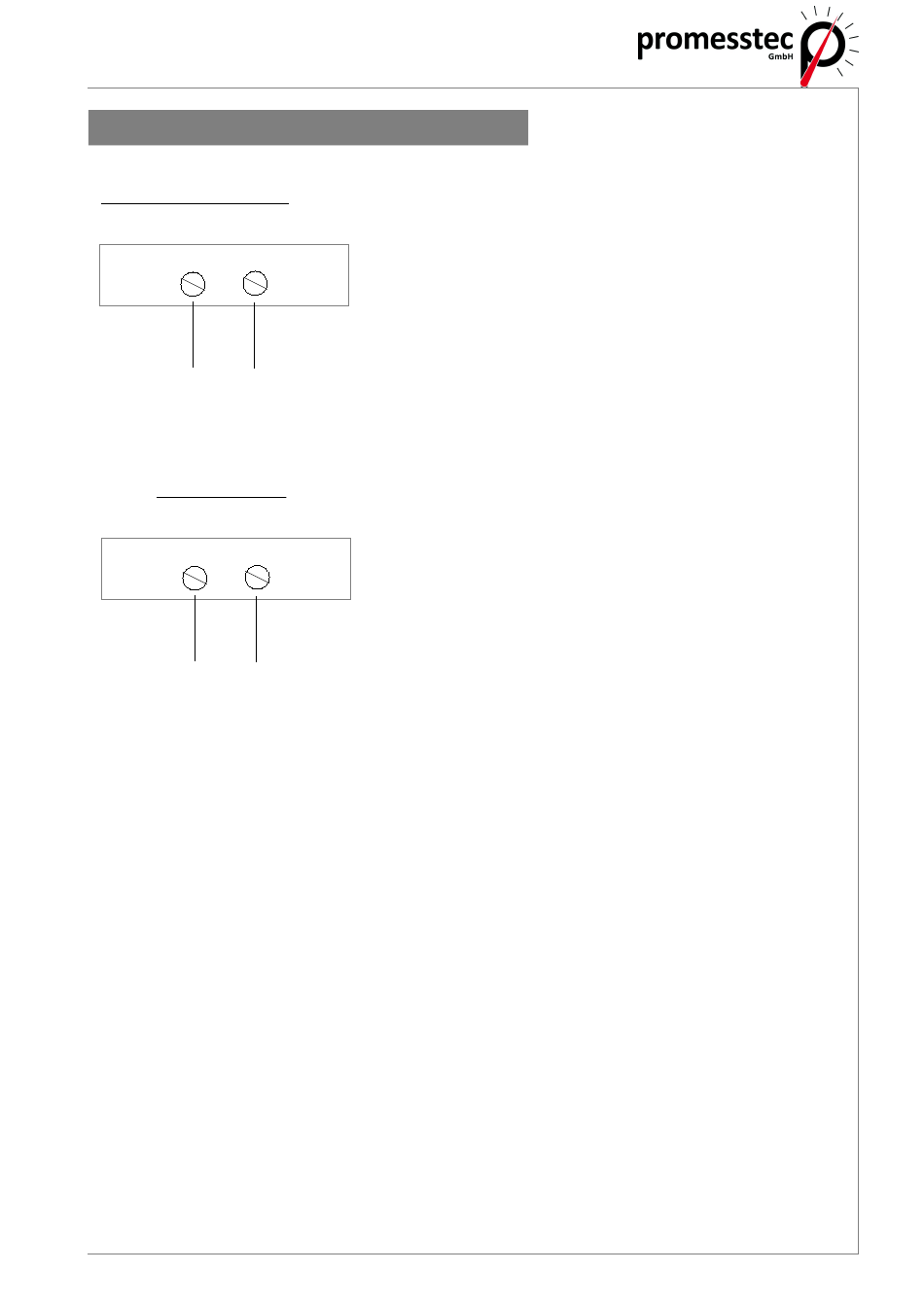

Analogausgang aktiv:
Analogausgang passiv
Das Datenblatt und das komplette Handbuch finden Sie bei uns auf der Homepage.
promesstec GmbH * Niedersachsenstraße 4 * 48465 Schüttorf * Tel.:+49 (0)5923/ 90229-0 * Fax +49 (0)5923/ 90229-29 * E-Mail: zentrale@promesstec.de * Internet: www.promesstec.de
Dies ist der Auslieferzustand des WTR 191... Die DIP-Schalter
D1...D3 stehen nach oben geschaltet. Das Stromsignal ist
4....20mA aktiv und darf nicht durch eine Sensorversorgung
gespeist werden. Sie gehen damit auf den passiven Eingang
Ihrer SPS o.ä.
Durch ein Umschalten der DIP-Schalter D1...D3 nach unten
wird der Stromausgang passiv geschaltet. Das Stromsignal ist
4....20mA passiv und muss durch eine Sensorversorgung
gespeist werden. Sie gehen damit auf den aktiven Eingang
Ihrer SPS, Transmitterspeisegerät o.ä.
