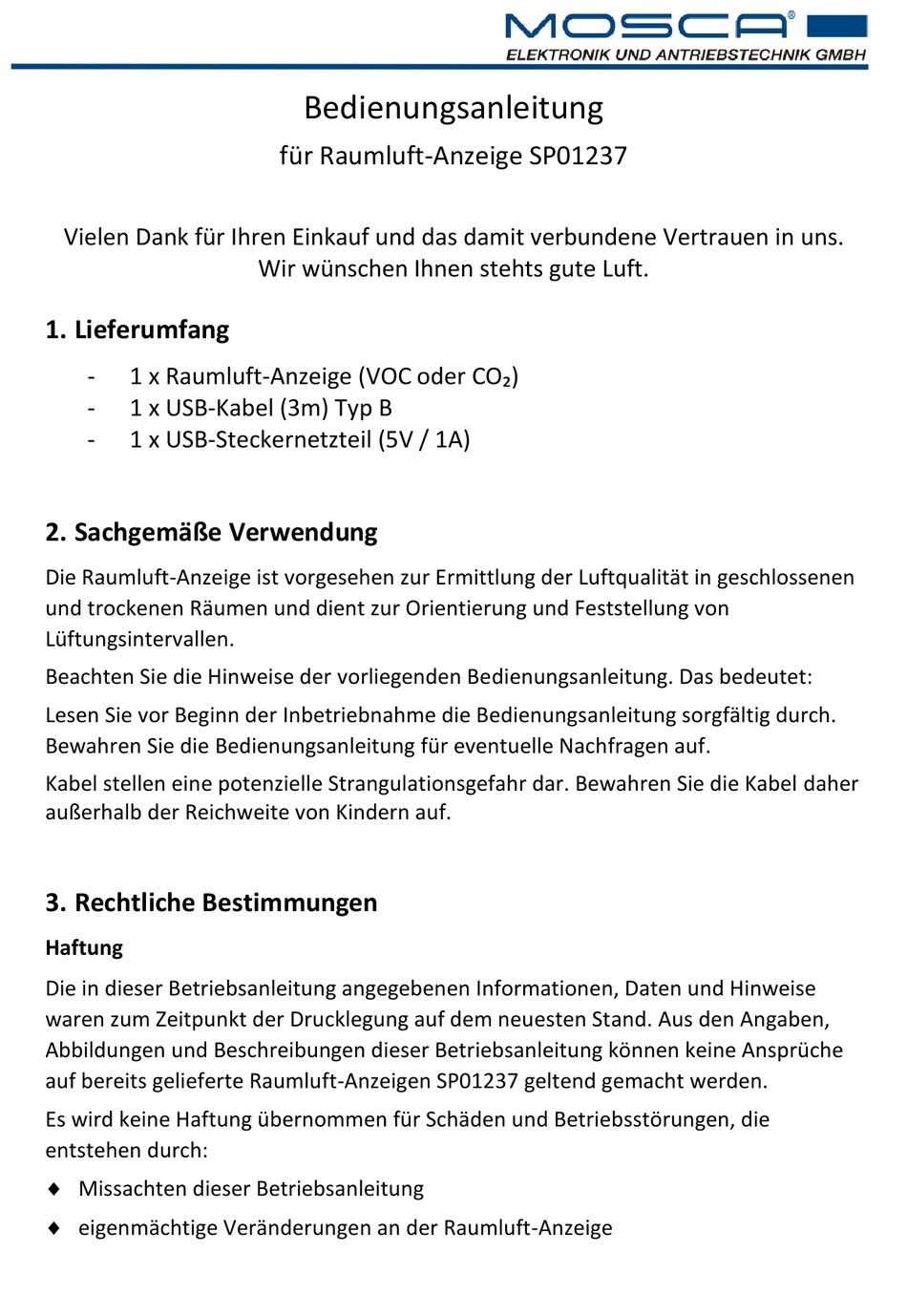

Mosca SP01237 Bedienungsanleitung
Raumluft-anzeige
Vielen Dank für Ihren Einkauf und das damit verbundene Vertrauen in uns.
1. Lieferumfang
-
1 x Raumluft-Anzeige (VOC oder CO₂)
-
1 x USB-Kabel (3m) Typ B
-
1 x USB-Steckernetzteil (5V / 1A)
2. Sachgemäße Verwendung
Die Raumluft-Anzeige ist vorgesehen zur Ermittlung der Luftqualität in geschlossenen
und trockenen Räumen und dient zur Orientierung und Feststellung von
Lüftungsintervallen.
Beachten Sie die Hinweise der vorliegenden Bedienungsanleitung. Das bedeutet:
Lesen Sie vor Beginn der Inbetriebnahme die Bedienungsanleitung sorgfältig durch.
Bewahren Sie die Bedienungsanleitung für eventuelle Nachfragen auf.
Kabel stellen eine potenzielle Strangulationsgefahr dar. Bewahren Sie die Kabel daher
außerhalb der Reichweite von Kindern auf.
3. Rechtliche Bestimmungen
Haftung
Die in dieser Betriebsanleitung angegebenen Informationen, Daten und Hinweise
waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aus den Angaben,
Abbildungen und Beschreibungen dieser Betriebsanleitung können keine Ansprüche
auf bereits gelieferte Raumluft-Anzeigen SP01237 geltend gemacht werden.
Es wird keine Haftung übernommen für Schäden und Betriebsstörungen, die
entstehen durch:
Missachten dieser Betriebsanleitung
eigenmächtige Veränderungen an der Raumluft-Anzeige
Bedienungsanleitung
für Raumluft-Anzeige SP01237
Wir wünschen Ihnen stehts gute Luft.
Inhaltsverzeichnis
Verwandte Anleitungen für Mosca SP01237
Inhaltszusammenfassung für Mosca SP01237
- Seite 1 Zeitpunkt der Drucklegung auf dem neuesten Stand. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können keine Ansprüche auf bereits gelieferte Raumluft-Anzeigen SP01237 geltend gemacht werden. Es wird keine Haftung übernommen für Schäden und Betriebsstörungen, die entstehen durch: ...
- Seite 2 4. Inbetriebnahme Verbinden Sie das USB-Kabel mit dem USB-Steckernetzteil und das andere Ende mit der Raumluft-Anzeige, wie im Bild erkennbar. Die Raumluft-Anzeige funktioniert nur bei permanenter Stromversorgung. 5. Hinweise zu Varianten mit VOC-Sensor: Der verbaute Sensor reagiert sehr empfindlich auf folgende Stoffe: Alkohol oder alkoholische Verbindungen Lösungsmittel, sowie verschiedene Reiniger Verschiedene Lebensmittel...
-
Seite 3: Wartung Und Reinigung
7. Wartung und Reinigung Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie bitte ausschließlich ein trockenes oder leicht feuchtes Tuch. Der Einsatz von Reinigungsmitteln kann die empfindliche Sensorik innerhalb des Geräts dauerhaft beschädigen. 8. Gewährleistung Melden Sie Gewährleistungsansprüche sofort nach Feststellung des Fehlers beim Hersteller an. - Seite 4 10. Kreisanzeige (Smell’ster) In dieser Anzeigenversion werden diverse Zwischenstände der Messwerte angezeigt. Im Folgenden werden ein paar Beispiele und ihre Bedeutung erklärt: Die Anzeige zeigt einen Gelbausschlag über mehr als die Hälfte. Dieser signalisiert das die Raumluft sich noch im “guten” Bereich befindet, jedoch zunehmende schlechter wird.
- Seite 5 11. Gesichtsanzeige (Schnuffi) In dieser Anzeigenversion werden 4 Schwellen angezeigt. Diese sind im Falle des CO₂- Sensors nach den Vorgaben der DIN EN 16798 gewählt. Ein grünes Gesicht zeigt an, das die Raumluft als hygienisch unbedenklich erkannt wird. Dies liegt im Falle des CO₂-Sensors in dem Bereich von 400 –...
-
Seite 6: Technische Daten
12. Technische Daten: VOC-Variante: Messmethode Messbereich 0 … 500 VOC Index Points Alarmton 205 VOC Index Points Messgenauigkeit ± 15% VOC Index Points Ansprechzeit < 30sec Messintervall 1sec CO₂-Variante: Messmethode NDIR Messbereich 400 … 10.000ppm Alarmton 2.000 ppm Messgenauigkeit ± 30 ppm + 3% vom Messwert Ansprechzeit <...
