JDT GS Betriebsanleitung

Allgemeine Grundsätze zur Benutzung von Anschlagmitteln:
Die Betriebsanleitung ist zusammen mit dem Zeugnis und der CE - Konformitätserklärung aufzubewahren.
Das Herabfallen von Lasten, verursacht durch das Versagen und/oder falsche Benutzung und Handhabung von Anschlagmitteln oder deren Einzelteilen, birgt eine direkte Gefahr für Leib oder
Gesundheit der Personen, die sich im Gefahrenbereich von Hebevorgängen aufhalten.
Diese Betriebsanleitung enthält Hinweise in Bezug auf die sichere Benutzung und Handhabung der Anschlagmittel. Vor Anwendung der Anschlagmittel müssen die beauftragten Personen durch
eine befähigte Person in der Handhabung und Benutzung unterwiesen werden.
Grundsätzlich gilt:
-
Die zulässige Tragfähigkeit (siehe Kennzeichnung) des Lastaufnahmemittels muss der Last entsprechen. Bei fehlender oder unleserlicher Kennzeichnung darf das Lastaufnahmemittel nicht
verwendet werden.
-
Es dürfen keine Gefahrenstellen (z. B. Quetschstellen, Scherstellen, Fang- oder Stoßstellen) entstehen, die den Anschläger und/oder den Transport behindern oder gefährden.
-
Der Grundwerkstoff und die konstruktive Gestaltung der Last muss die einzuleitenden Kräfte ohne Verformung aufnehmen können.
-
Beanspruchungen, z. B. durch außermittige Krafteinleitung, die zu ungleichmäßiger Lastverteilung führen, sind bei der Auswahl des Lastaufnahmemittels zu beachten.
-
Wenn extreme Beanspruchungen oder starke dynamische Belastung (Schockeinwirkungen) auftreten können, muss das bei der Auswahl des Anschlagmittels und der Tragfähigkeit
berücksichtigt werden.
-
Anschlagmittel dürfen nicht zum Personentransport verwendet werden. Personen dürfen sich nie im Gefahrenbereich der schwebenden Last aufhalten.
-
Anschlagmittel dürfen nicht in Kontakt mit Säure und anderen aggressiven Medien gebracht werden. Zu beachten ist, dass in bestimmten Produktionsprozessen auch Säuredämpfe auftreten
können.
-
Anschlagmittel nie eigenmächtig verändern (z.B. schleifen, schweißen, biegen, anbauen von Teilen)!
-
Das Anschlagmittel darf keiner unzulässigen Temperaturbeeinflussung ausgesetzt werden.
-
Es dürfen nur Originalersatzteile verwendet werden.
-
Beim Transport von gefährlichen Gütern sind die einschlägigen, weiterführenden Vorschriften zu beachten.
-
Lastaufnahmemittel müssen so gelagert werden, dass sie vor Beschädigungen geschützt sind und von ihnen keine Gefährdung ausgeht.
-
Bei Störungen ist das Anschlagmittel umgehend aus dem Verkehr zu ziehen und einer Wartung zuzuführen.
-
Lastaufnahmemittel sind bei Ablegereife fachgerecht zu entsorgen. Achtung: evtl. vorhandene umweltgefährdende Stoffe (z.B. Fett und Öle) sind gesondert zu entsorgen.
Achtung: Bei Zuwiderhandeln erlischt die Betriebserlaubnis.
1. Betrieb/Montage
-
Den Aufsteckschuh auf den Zinken schieben. Die Staplerzinken müssen mit ausreichender Tragfähigkeit und Abmessung zugelassen sein um einen sicheren Transport zu garantieren.
-
Den Aufsteckschuh mit den Klemmschrauben auf den Zinken gegen verrutschen sichern (handfest anziehen – siehe Bild unten).
-
Ermitteln Sie das Transportgewicht, wobei die zulässige Tragfähigkeit niemals überschritten werden darf.
-
Der Lastschwerpunkt muss genau unter dem Lasthaken liegen.
-
Während des Betriebs muss regelmäßig überprüft werden, ob der Aufsteckschuh weiterhin fest mit dem Zinken verbunden sind. Bei Bedarf muss die Klemmschraube nachgezogen werden.
-
Haken dürfen nicht an der Spitze belastet werden. Aufhängeglieder und –ösen müssen im Haken frei beweglich sein.
-
Jeglicher Schrägzug muss vermieden werden.
-
Der Haken ist unter Last nicht drehbar. Er muss vor Aufnahme der Last ausgerichtet werden.
-
Aufsteckschuhe sind für Einsatztemperaturen von –20°C bis +100°C ausgelegt.
-
Flüssige Massen oder Schüttgut, von denen Gefahr ausgehen könnte, dürfen nicht transportiert werden.
-
Neben dieser Bedienungsanleitung sind auch die am Einsatzort geltenden Vorschriften zur Unfallverhütung, zum Umweltschutz und die geltenden Betriebsanweisungen zu beachten.

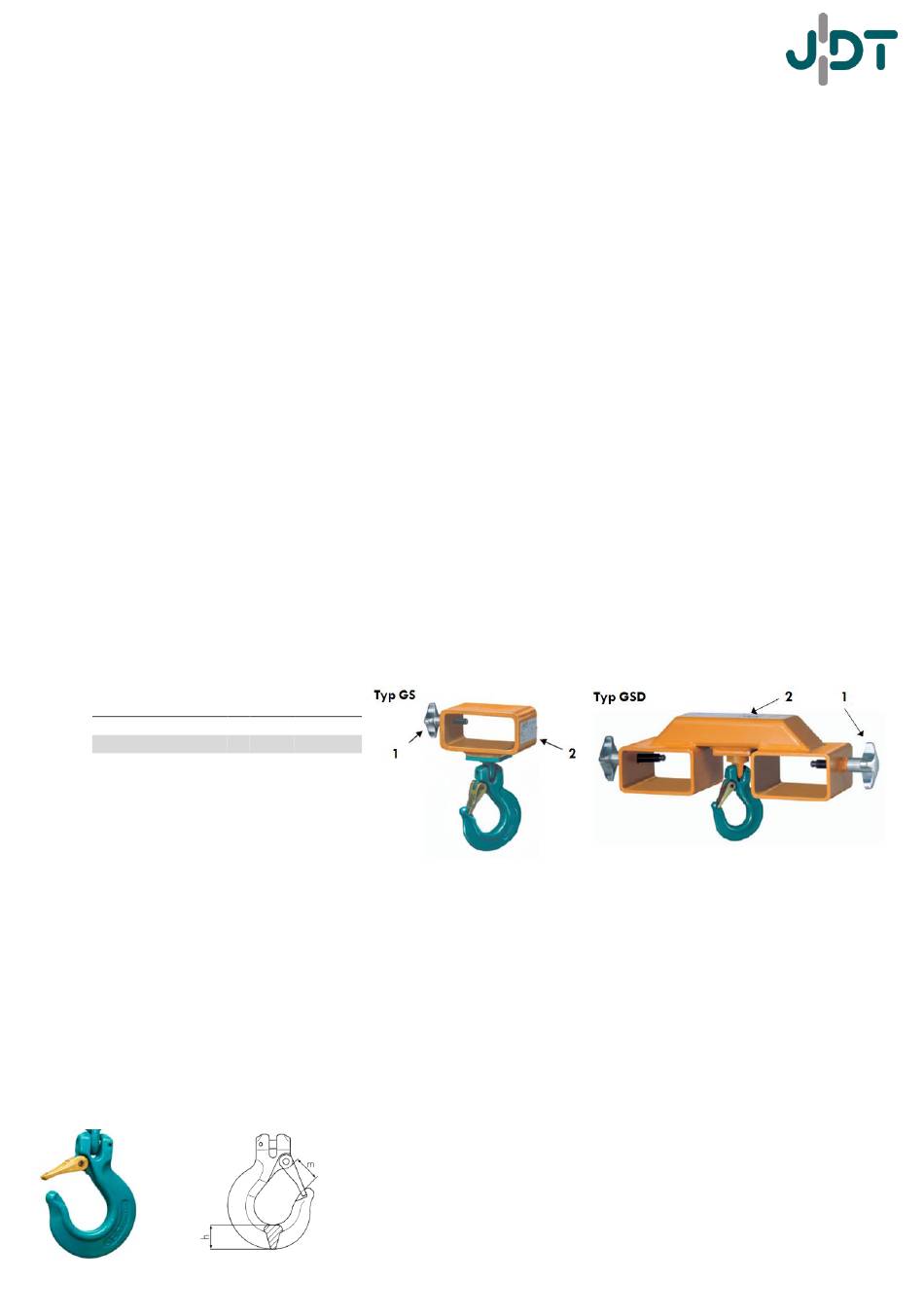

Tabelle 1
Bezeichnung
code
ENORM GS / GSD 8
ENORM GS / GSD 10
ENORM GS / GSD 13
1 – Klemmschraube
2 – Typenschild mit leserliche
Achtung: Während des gesamten Hebe- und Transportvorgangs besteht Quetschungsgefahr!
Prüfung und Wartung
2.
Anschlagmittel sind regelmäßig vor dem Gebrauch, z. B. durch den Anschläger, auf ihre sachgemäße Verwendung und fehlerfreien Zustand hin in Augenschein zu nehmen (z.B. Schraubensitz,
starke Korrosion, Verformungen etc.). Fehlerhafte Anschlagmittel dürfen nicht verwendet werden. Sie sind mindestens jährlich unter Berücksichtigung der einschlägigen Normen und
berufsgenossenschaftlichen Richtlinien (z.B. DGUV Regel 100-500) durch eine befähigte Person zu prüfen. Alle 3 Jahre sind Anschlagmittel einer Prüfung auf Rissfreiheit, mit sachgerechtem
Prüfgerät und durch eine befähigte Person, zu unterziehen. Der Anwender hat die Ergebnisse der Gefährdungsbeurteilung nach Betriebssicherheitsverordnung zu beachten. Die Zeitspanne verkürzt
sich, wenn die Produkte kritischen Betriebsbedingungen ausgesetzt werden. Aufzeichnungen der Überprüfungen sind aufzubewahren.
Der Prüfungskoeffizient (siehe EU Richtlinie 2006/42/EG Pkt. 4.4.1) ist durch ist durch die Norm DIN EN 13155 vorgegeben.
Bei Auftreten folgender Mängel muss das Anschlagmittel sofort zur Instandsetzung außer Betrieb genommen werden:
-
Kennzeichnung zur Tragfähigkeit oder zum Identitätsnachweis des Anschlagmittels sind unleserlich oder fehlen.
-
Verformungen an Aufhänge-, oder anderen Anschlagelementen.
-
Anzeichen einer Aufweitung an Haken, d. h. z. B. merkliche Vergrößerung der Maulöffnung. Die Vergrößerung der Maulöffnung soll 10 % des Nennwertes (Katalogmaß „m") nicht
übersteigen oder so sein, dass die Hakensicherung sich nicht ausklinkt (Bild 1).
-
Verschleiß (Dickenabnahme) im Hakengrund ≥5% (Katalogmaß „h" Bild 2).
-
Beschädigungen wie: Schnitte, Kerben, Rillen, lineare Anrisse, übermäßige Korrosion, Verfärbung durch Wärmeeinfluss oder andere Fehler.
-
Bolzendurchmesser um 10% von seinem Nennmaß (Katalogmaß) reduziert.
Bild 1
BA 01 004 03
ORIGINALBETRIEBSANLEITUNG
JDT – J. D. Theile GmbH & Co. KG, Letmather Str. 26-45, D-58239 Schwerte, Deutschland
Tel: +49 2304 757 0 Fax: +49 2304 757 177 www.jdt.de
Betriebsanleitung für Aufsteckschuhe für Gabelstapler (GS und GSD)
Tragfähigkeit
WLL
[ t ]
2 ,5
4
6 ,7
Tragfähigkeitsangabe
Bild 2
Seite 1 von 2 Stand Juli-17
