- Seite 1 BEDIENUNGSANLEITUNG 2-DRAHT BUS VIDEO-GEGENSPRECHANLAGE TÜRSTATION (OPTIONAL MIT FINGERPRINT ) MATHFEL GMBH & CO. KG Auf dem Viertel 3 D-76887 Bad Bergzabern Tel.: +49 6343 93830-10 info@mathfel.de www.mathfel.de...
-
Seite 2: Schaltplan
RLC angeschlossen werden. Es ist nicht beides gleichzeitig anschließbar. In diesem Fall benötigen Sie ein zweites Modul. Dieses Modul wird über die Firma Mathfel verkauft (Kontakt über info@mathfel.de). Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 3: Inhaltsverzeichnis
INHALT SCHALTPLAN SICHERHEITSANWEISUNGEN LIEFERUMFANG ALLGEMEINEHINWEISEVORDERINSTALLATION BEZEICHNUNGEN INSTALLATION 1 Verkabelung 2 Türöffner anschließen ElektrischerTüröffnermitexternerSpannungsversorgung ElektrischerTüröffnermitinternerSpannungsversorgungüberTürstation 3 Türöffner Einstellungen EinstellungdesEntsperrmodus ÖffnungszeitdesTüröffnerseinstellen 4 Mehrere Türstationen anschließen Anschluss Adressevergeben Türstationenaktivieren 5 Klingeltasten zuordnen 6 Töne der Außenstation einstellen 7 Fingerprint-Modul einrichten EinstellungundVerwaltungvonFingerabdrücken BackupFingerabdruckdaten Fingerabdruckdatenwiederherstellen 8 Kamera-N/P-Standardschalter 9 Aktivieren/Deaktivieren des Bildzoom-Modus MONTAGEDERTÜRSTATION Namensschildwechseln TECHNISCHEDATEN TECHNISCHERKUNDENDIENST−GARANTIE SICHERHEITSMASSNAHMEN WARNUNG... -
Seite 4: Sicherheitsanweisungen

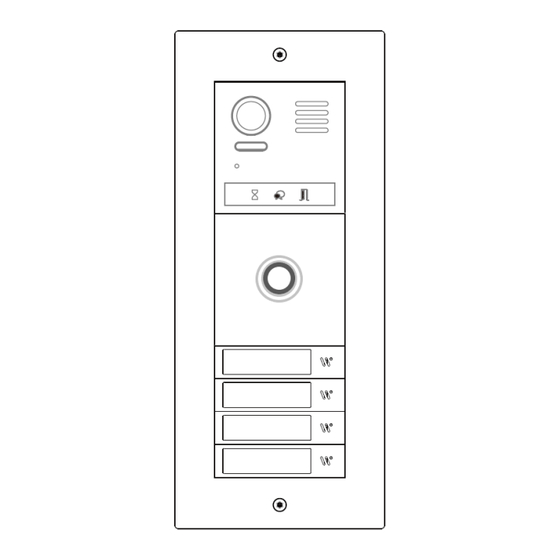

Bitte lesen Sie für eine ordnungsgemäße Verwendung der Anlage diese Betriebsanleitung aufmerksam durch. BEZEICHNUNGEN Front der Türstation Rückseite der Türstation Lautsprecher Fischaugenkamera Nachtsicht-LED Mikrofon Verbindungsanschluss Statusanzeige (Tasten A und B sind unsichtbar) Klingeltaste und beleuch. Namensschild DIP-Schalter Klingel tastenmodul Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 5: Installation
DIP-Schalter DIP-Schalter OBEN = EIN | DIP-Schalter UNTEN = AUS Auf der Rückseite der Türstation befinden sich 6 Dip-Schalter, die konfiguriert werden können. Alle Schalter können vor oder nach der Installation geändert werden. Starten Sie die Stromversorgung immer dann neu, wenn die Schalter verändert wurden. -
Seite 6: Türöffner Anschließen
Der Entsperrmodus muss je nach Türöffner richtig eingestellt werden. Erläuterungen siehe Seite 7 „Einstellung des Entsperrmodus“. Der Jumper muss auf die Position 2/3 gestellt werden (Normally Open). (Normally Closed = 1/2 = magnetischer Türöffner) Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 7: Türöffner Einstellungen
DBC4-Moduls (siehe Schaltplan). Stellen Sie den Impendance Switch des Moduls auf ON am letz- ten DBC4-Modul der BUS-Leitung. Die Stromversorgung und die weitere Verkabelung erfolgen wie gehabt. Das Modul ist über die Firma Mathfel erhältlich. Bitte kontaktieren Sie uns über info@mathfel.de. -
Seite 8: AdresseVergeben
Die Türstation weist den angeschlossenen Modultasten automatisch die Rufcodes zu. Unabhängig von der Struktur des Anruftastenmoduls werden die Tastennummern von unten nach oben aufgelistet. Änderungen werden direkt an den Dip-Schaltern des Moduls vorgenommen. In der Regel bei Lieferung voreingestellt. Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 9: Töne Der Außenstation Einstellen
6 TönederAußenstationeinstellen Bitte beachten Sie, dass der Bit-6-Schalter auf OFF gestellt, dann das Modul eingeschaltet und der Bit-6 auf ON gestellt werden muss, um die folgenden Einstellungen vorzunehmen. Der Bit-6-Schalter aktiviert die unsichtbaren Tasten A und B auf der Front (siehe rechte Abbildung), die nun gedrückt werden können. A EinstellungderWarnmelodie Wenn sich die Türstation mit Kameramodul im Standby befindet. -
Seite 10: Hinzufügen-Fingerabdrucks
Legen Sie den Benutzerfingerabdruck auf den Sensor, um den Türöffner zu betätigen. Das Türsymbol im Display leuchtet blau auf. Schritt4:BenutzerfingerabdrückeproWohnunglöschen Legen Sie im Standby-Modus den Löschen-Fingerabdruck auf den Sensor. Der Leuchtring blinkt nun violett. Drücken Sie die Klingeltaste der Wohnung, deren Fingerabdrücke Sie löschen möchten. Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 11: BackupFingerabdruckdaten
Legen Sie erneut den Löschen-Fingerabdruck auf den Sensor. Blinkt der Leuchtring violett auf und es ist ein Piepton zu hören, war das Löschen erfolgreich. Ertönt piep, piep, piep, bedeutet das, dass unter der Wohnung keine Fingerabdrücke hinterlegt sind. Schritt5:AlleBenutzerfingerabdrückelöschen Legen Sie im Standby-Modus den Löschen-Fingerabdruck auf den Sensor. -
Seite 12: MontageDerTürstation
Namensschildwechseln Um das Namensschild zu ersetzen, saugen Sie das Namensschild wie unten beschrieben mit einem Saugnapf an und ziehen es heraus. Die Größe des Namensschild beträgt 58 (L) x 11,7 (B) mm. Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de... -
Seite 13: TechnischeDaten
Der Kassenzettel oder die Rechnung gelten als Nachweis des Kaufdatums. Hinweis: Die Kontaktinformationen und Servicezeiten unseres Kundentelefons sowie das Retoure-Formular und das Retoure-Etikett sind erhältlich auf der Website www.mathfel.de. SICHERHEITSMASSNAHMEN Schäden, die durch ein Nichtbeachten der Betriebsanleitung verursacht wurden, führen zu einem Verfallen der Garantie. -
Seite 14: Warnung
