shower+ BASE+ Gebrauchsanweisung

GEBRAUCHSANWEISUNG

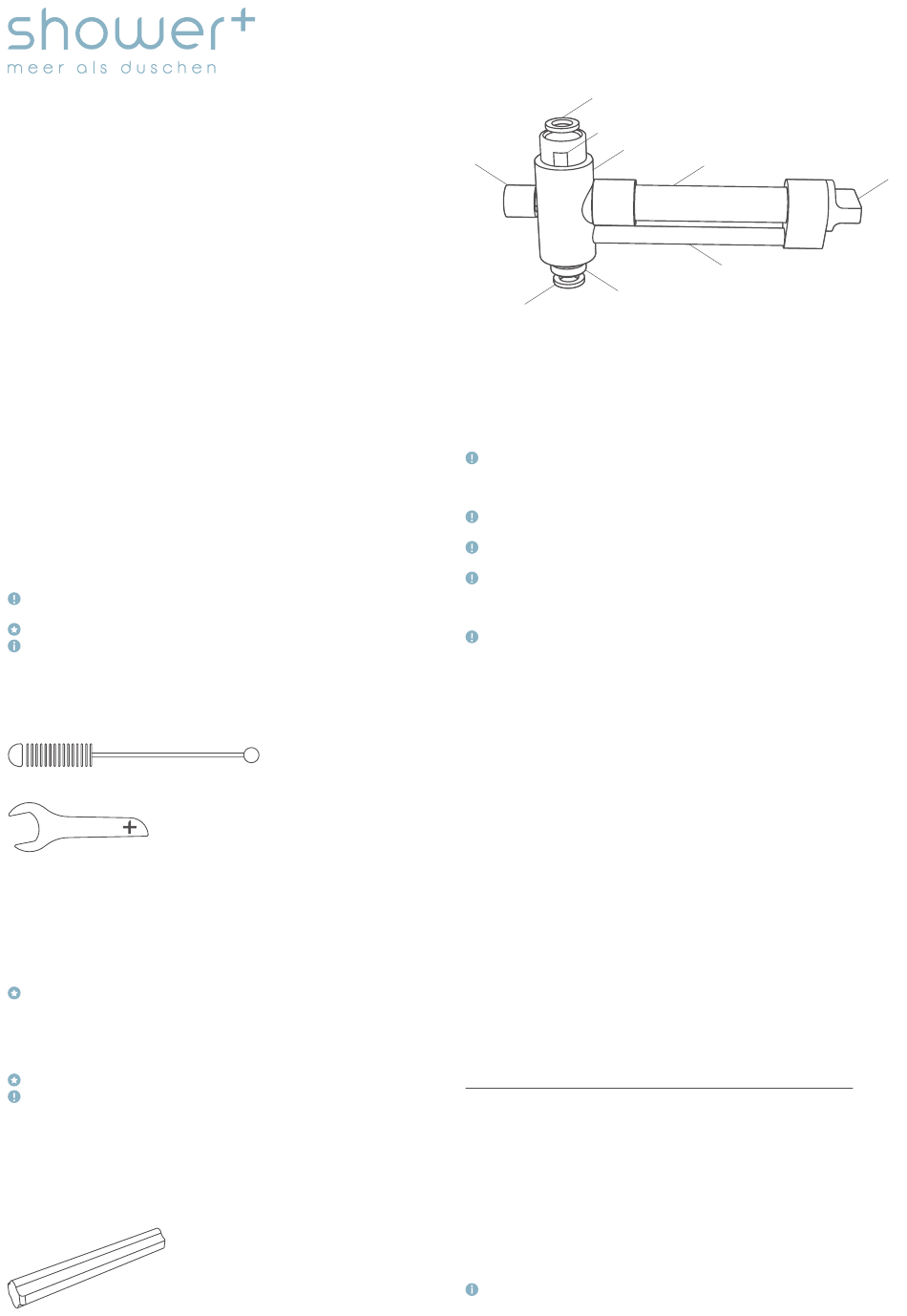

1 ÜBERSICHT BASE+
1 Umschalter
2 Dichtungsringe
3 Einlass; Überwurfmutter SW 24 (Armaturenanschluss)
4 Ventilgehäuse
5 Aufnahmekammer
6 Verschlussstopfen
7 Bypass
8 Auslass; Duschschlauchanschluss
2 EINFÜHRUNG IN DIE GEBRAUCHSANWEISUNG
2.1 Vorwort
Diese Gebrauchsanweisung ist ein wesentlicher Bestandteil der Base+ und ist
aufmerksam durchzulesen. Im Folgenden sind alle Informationen zur Installation,
Verwendung und Wartung aufgeführt. Sämtliche Rechte des Nachdrucks dieser
Ausgabe sind dem Hersteller vorbehalten.
2.2 Symbole und Zeichenerklärung
In dieser Gebrauchsanweisung werden Symbole verwendet, um besondere Ge-
fahren, Hinweise oder Informationen zu kennzeichnen. Beachte diese Hinweise
aufmerksam. Folgende Symbole werden verwendet:
Achtung: Hinweis auf Situationen, die Menschen gefährden, die Base+ oder
andere Bauteile beschädigen können.
Wichtig: Hinweis, der die einwandfreie Funktion gewährleistet.
Info: Notwendige Erläuterung rund um die Anwendung.
3 ALLGEMEINE INFORMATIONEN
3.1 Lieferumfang
1 x Base+ (Abb. 1), 3 x Dichtungsringe (Abb. 1, Pos. 2), 1 x Reinigungsbürste (Abb. 2),
1 x Installationswerkzeug (Abb. 3)
Abb. 3
3.2 Verwendungszweck der Base+
Die Base+ dient dazu, die speziell hierfür vorgesehenen Sticks+ (Abb. 4) aufzulösen
und somit das Duschwasser mit Salz und ggf. ätherischem Öl anzureichern, wel-
ches zur Körperpflege dient. Die Pflegemittel werden hierbei dem Duschwasser
zugeführt und bilden eine homogene Salzlösung. Aufgrund des natürlichen Träger-
materials Salz kann auf den Einsatz von Emulgatoren und chemischen Zusätzen
verzichtet werden.
Da die Sticks+ (Abb. 4) genau auf die Base+ (Abb. 1) abgestimmt sind, empfeh-
len wir nur diese zu verwenden. Auf keinen Fall solltest du andere Pflegemittel
verwenden, da diese das Gerät beschädigen können. Im Falle eines unsachge-
mäßen Gebrauchs oder der Verwendung nicht bestimmungsgemäßer Zusätze,
erlischt die Gewährleistung und wir lehnen jegliche Verantwortung für Perso-
nen- oder Sachschäden ab!
Nur für Handbrausen geeignet!
Bei Verwendung von nicht bestimmungsgemäßen Betriebsmitteln können
gesundheitliche Schäden entstehen.
3.3 Zulässiges Pflegemittel
Die Sticks+ dienen zur Anreicherung des Duschwassers. Sie bestehen aus Salzen
und ggf. ätherischen Ölen. Auf unserer Homepage www.showerplus.de findest
du alle Informationen zu unseren Produkten.
Folgend eine Abbildung eines Stick+ (ca. L100 x B15 x H15 mm):
Abb. 4
Abb. 2
2
3
4
1
8
2
3.4 Sicherheitshinweise
Beim Wechseln zwischen den Betriebsarten kann es zu starken Temperatur-
unterschieden kommen, die im Extremfall zu Verbrühungen führen können.
Insbesondere bei Durchlauferhitzern ist hierbei explizit darauf zu achten.
Kinder nicht unbeaufsichtigt lassen!
Je nach verwendetem Stick+ (Abb. 4) kann es zu einem rutschigen Nasszellen-
bereich kommen. Bitte nach Verwendung mit klarem Wasser abspülen.
Kinder und Menschen mit Behinderungen nicht unbeaufsichtigt in der Dusche
lassen.
Nicht auf die Base+ (Abb. 1) setzen, drauflehnen, dranhängen oder ähnli-
che Belastungsarten. Hierbei kann es zu Personen- und Sachschäden kommen.
Durch die unsachgemäße Verwendung übernimmt der Hersteller keine Haf-
tung. Kinder nicht unbeaufsichtigt lassen.
Keine Körperteile wie z.B. Finger in die Base+ einführen. Hier besteht Verlet-
zungsgefahr.
3.5 Technische Daten
Maximale Wassertemperatur:
Empfohlene Wassertemperatur: 35 bis 43 °C
Min. zul. Betriebsdruck:
Max. zul. Betriebsdruck:
Empfohlener Betriebsdruck:
Anschlussgewinde oben:
(Einlass, Abb. 1, Pos. 3)
Anschlussgewinde unten:
(Auslass, Abb. 1, Pos. 8)
Abmessungen:
Material:
Gewicht:
Sicherheit / Regelwerk:
Wasserdurchlauf bei 2 bar Leitungsdruck mit handelsüblicher Duschbrause
Umschalter in Nullstellung:
Umschalter betätigt:
Empfohlener Wasserdurchlauf:
4 MONTAGEHINWEISE
4.1 Zulässiges Installationswerkzeug
Das im Lieferumfang enthaltene Installationswerkzeug (Abb. 3) dient zur Hilfe-
stellung beim Montieren der Base+. Universelle Werkzeuge wie Rohrzangen mit
Schonbacken können zur Demontage des Duschschlauchs benutzt werden. Für
die Verwendung der hier nicht aufgeführten und somit unzulässigen Werkzeuge
übernehmen wir keine Haftung.
Ein Handtuch oder Ähnliches fördert die Grifffestigkeit und kann dir die De-
montage des Duschschlauches erleichtern.
5
7
50 °C
1 bar
4 bar
1,5 bis 2,5 bar
Genormtes G ½" Innengewinde, Überwurf-
mutter zur einfachen Montage an jede handels-
übliche Duscharmatur
Genormtes G ½" Außengewinde, passend für
jeden handelsüblichen Duschschlauch
L200 x B32 x H84 mm
Bleifreies Messing, PVC-U
684 g
Konformität gegenüber der Verordnung über
die Qualität von Wasser für den menschlichen
Gebrauch (Trinkwasserverordnung – TrinkwV)
§ 11 Aufbereitungsstoffe und Desinfektions-
verfahren
ca. 12 l/min
ca. 8,5 l/min
8 bis 12 l/min
6
Abb. 1
