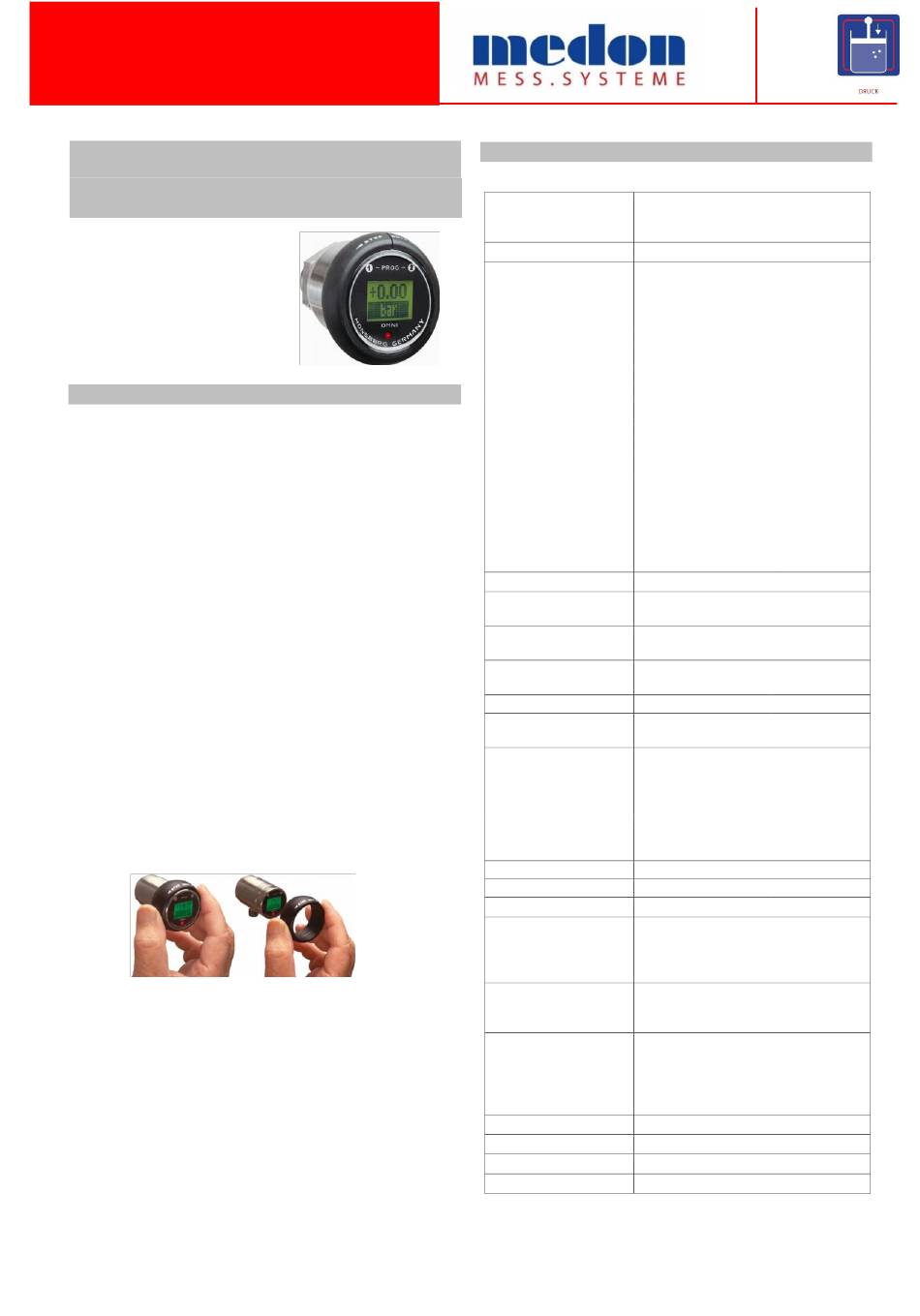

Drucktransmitter /
-schalter OMNI-P
●
Analogausgang, zwei
Schaltausgänge
●
Klare, gut lesbare, beleuchtete
LCD-Anzeige
● Wechselbare Dimensionen in der
Anzeige
● Für den industriellen Einsatz
konzipiert
Merkmale
Der Druck-Transmitter / Schalter OMNI-P ist bestimmt für die
Messung von statischen und dynamischen Drücken in
Flüssigkeiten und Gasen. Er besteht aus einer Druckmesszelle als
Messaufnehmer und einem integrierten Messwandler.
Als Messaufnehmer dient ein Sensor mit frontbündiger
Edelstahlmembran. Die Edelstahlmembran übermittelt den
anstehenden Druck über eine Ölfüllung an eine Mono-Silizium-
Membran mit einer aufgesputterten, piezoresistiven Messbrücke
aus Polysilizium. Durch die Frontbündigkeit der Membran besteht
geringstmögliche Verschmutzungsgefahr.
Der anstehende Druck wird im Display angezeigt und als
Analogsignal (0/4..20 mA oder 0/2..10 V) ausgegeben. Außerdem
kann die Über- oder Unterschreitung von einstellbaren
Grenzwerten mit Hilfe von zwei Schaltausgängen und einer roten
LED signalisiert werden.
Durch die Drehbarkeit des gesamten Gehäuseoberteiles können
die Anzeige und der Kabelabgang stufenlos und sauber
ausgerichtet werden.
Der Programmierring erlaubt durch Drehen nach links und rechts
einfaches Verändern der Parameter (z.B. Schaltpunkt,
Hysterese...). Als Schutz vor unbeabsichtigter Programmierung
kann er abgenommen und um 180 ° gedreht wieder aufgesetzt oder
als Schlüssel komplett abgenommen werden.
7534 Olbendorf Greiner 724 │Tel: + 43 3326 54679 │Fax: +43 3326 54679 4 │UID: ATU67576544
MEDON GmbH GF Ing. Christian Halper
Internet: http://www.medon.at │e-mail: office@medon.at
Technische Daten
Sensor
Dünnfilm-
Druckmessbrücke auf
Silizium-Membran
Anschlussart Außengewinde G
Messbereiche (Relativdruck,
Differenzdru
Umgebung) in bar
Messbereiche,
Absolutdruckmessung
(nic
10 mbar abs.) auf
Anfrage
Messunsicherheit 1 % vom Endwert, ab 60 °C 0,02 %/°C
Wiederholgenauigkeit ±0,5 % vom Endwert
Dynamik
Messzyklus 32 ms, Displayzyklus 0,5
sec.
Arbeitstemperatur -20..+70 °C
( mit Schwanenhals max. 120 °C )
Lagertemperatur -20..+80 °C
Werkstoffe Membran 1.4435
medienberührt Stutzen 1.4301
Werkstoffe nicht Gehäuse
medienberührt
Programmierring
Magnet
Versorgungsspannung 18..30 V DC
Leistungsaufnahme < 1 W
Analogausgang
0/4..20 mA oder 0/2..10 V
Schaltausgang 2 x Transistorausgang "Push-
Pull" (kurzschluss- und
verpolungsfest) I
max.
Hysterese einstellbar, Lage der Hysterese bei
Min.Schalter oberhalb bei Max.-
Schalter unterhalb des Grenzwertes
Anzeige
grafisches LCD-Display mit erweitertem
Temperaturbereich -20..+70 °C,
32 x 16 Pixel, hintergrundbeleuchtet
LED-Meldeleuchte blinkend mit
gleichzeitiger Meldung im Display
Elektr.-Anschluss für Rundsteckverbinder M12x1, 5-polig
Schutzart
IP 67
Gewicht ca. 0,2 kg
Konformität CE
1
/ A
2
ck zur
Überlastdruck
Bereich
0.. 1,0 4
0.. 2,5 10
0.. 6,0 24
0.. 10,0 40
0.. 25,0 100
0.. 60,0 240
0..100,0 400
0..250,0 600
0..400,0 andere 600
ht kleiner als
Edelstahl
1.4305
Mineralglas,
gehärtet
POM
Samarium-
Cobalt
= 100 mA
out
